Descripción del producto

Descripción del producto

El módulo de pantalla Micro OLED de 0,39 pulgadas y 1024x768 es una micro-pantalla ultracompacta de alta resolución, diseñada para miras térmicas tácticas, óptica de visión nocturna, visores electrónicos (EVF) y sistemas de realidad aumentada (AR). Con un peso de tan solo 1 g, esta pantalla ofrece una claridad óptica excepcional al tiempo que minimiza la carga total del dispositivo.

Disponible tanto en color (RGB) como en versiones monocromáticas de alta luminancia (blanco, verde y rojo), esta pantalla alcanza niveles de brillo impresionantes de hasta 10.000 cd/m² en modos monocromáticos. Gracias a su compatibilidad con una alta tasa de refresco de hasta 120 Hz, regulación de brillo PWM integrada, control I2C e inversión de imagen horizontal/vertical, garantiza una gran adaptabilidad en aplicaciones de exteriores, industriales y tácticas.

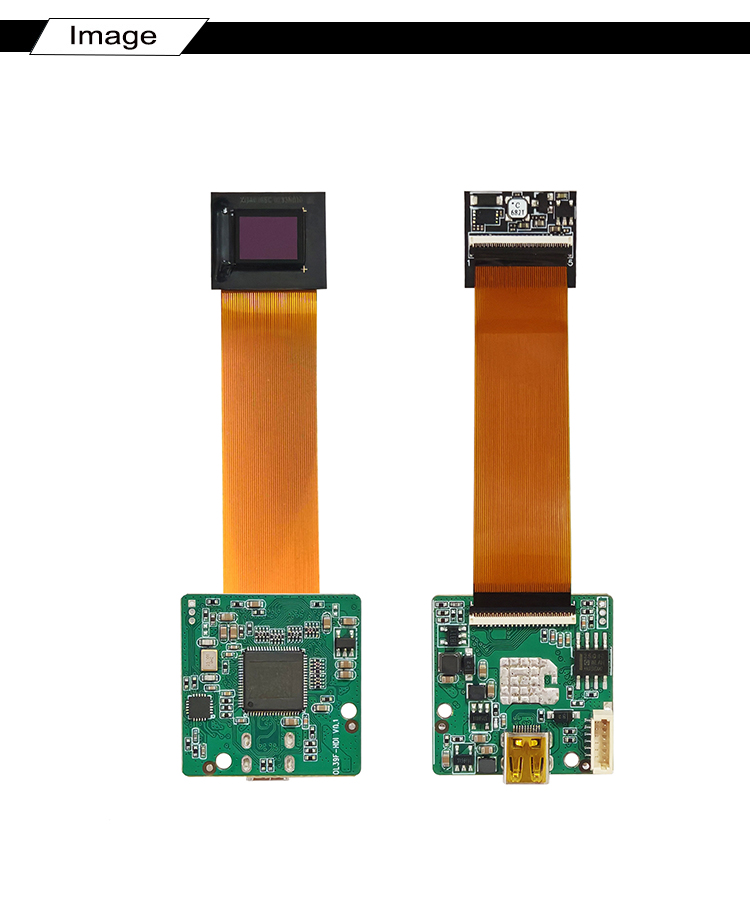

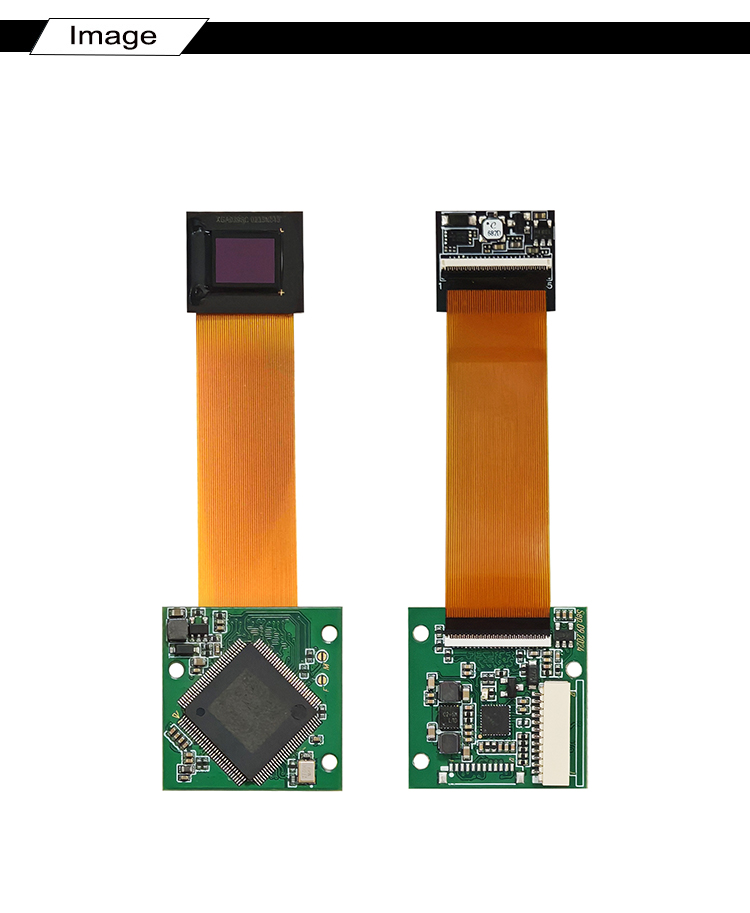

Para agilizar la creación de prototipos, se ofrecen opciones de placas controladoras HDMI y CVBS de tipo "plug-and-play" (conectar y usar) que permiten una evaluación rápida del sistema.

Especificaciones generales

Item	Parameter Details
Model No.	LXR039XGA
Display Type	Full Color / Monochrome White / Monochrome Green / Monochrome Red
Resolution	1024 × 768 (Active Pixels: 1040 × 784, XGA)
Pixel Size	7.8 μm × 7.8 μm
Pixel Array	RGB Vertical Stripe
Active / View Area	8.1325 mm × 6.1779 mm (0.393" Diagonal)
Module Outline Dimension	16.6 mm × 14.2 mm × 3.3 mm
Operating Voltage (Power Supply)	Digit Core: DC 1.8V @ Max 15mA / OLED Array: DC 5.0V @ Max 150mA
Gray Level	256 Levels (Lv.256)
Video Interface	24-bit RGB / 24-bit or 16-bit YCbCr / 8-bit Mono
Frame Refresh Rate	25 Hz ~ 120 Hz
Contrast Ratio	> 10,000 : 1
Luminance Uniformity	> 90%
Typical Luminance	Full Color: 500 cd/m² | Mono White: 500 cd/m² | Mono Green: 10,000 cd/m² | Mono Red: 10,000 cd/m²
Chromaticity Coordinate (CIE x, y)	Full Color / Mono White: CIE-x: 0.31±0.05, CIE-y: 0.33±0.05 | Mono Green: CIE-x: 0.21±0.05, CIE-y: 0.70±0.05 | Mono Red: CIE-x: 0.63±0.05, CIE-y: 0.33±0.05
Lifetime	20,000 Hours
Operating Temperature	-40°C to +65°C
Storage Temperature	-55°C to +90°C
Net Weight	1g

Características clave

Opciones multicolor: Disponible en variantes a todo color (RGB) y monocromáticas de alta luminancia (blanco, verde y rojo) para adaptarse a diferentes entornos ópticos.

Rendimiento de luminancia extrema: Ofrece un alto brillo de hasta 10.000 cd/m² (monocromo verde y rojo) y 500 cd/m² (color y blanco), con una uniformidad superior al 90 % y una relación de contraste superior a 10.000:1.

Tasa de refresco ultrarrápida de 120 Hz: Admite un rango dinámico de tasas de refresco de 25 Hz a 120 Hz, proporcionando una reproducción de vídeo fluida sin desenfoque de movimiento.

Ultraligera y compacta: Pesa solo 1 g y cuenta con unas dimensiones de microestructura de 16,6 mm × 14,2 mm × 3,3 mm, ideal para... dispositivos montados en la cabeza sensibles al peso.

Amplia compatibilidad de señales e interfaces: Compatible con entradas RGB de 24 bits, YCbCr de 24/16 bits y monocromáticas de 8 bits; incluye protocolo I2C integrado, regulación de intensidad PWM, brillo adaptativo e inversión de imagen.

Kits de placas controladoras listos para usar: Placas controladoras HDMI y CVBS listas para su uso, que permiten una rápida integración y evaluación del hardware.

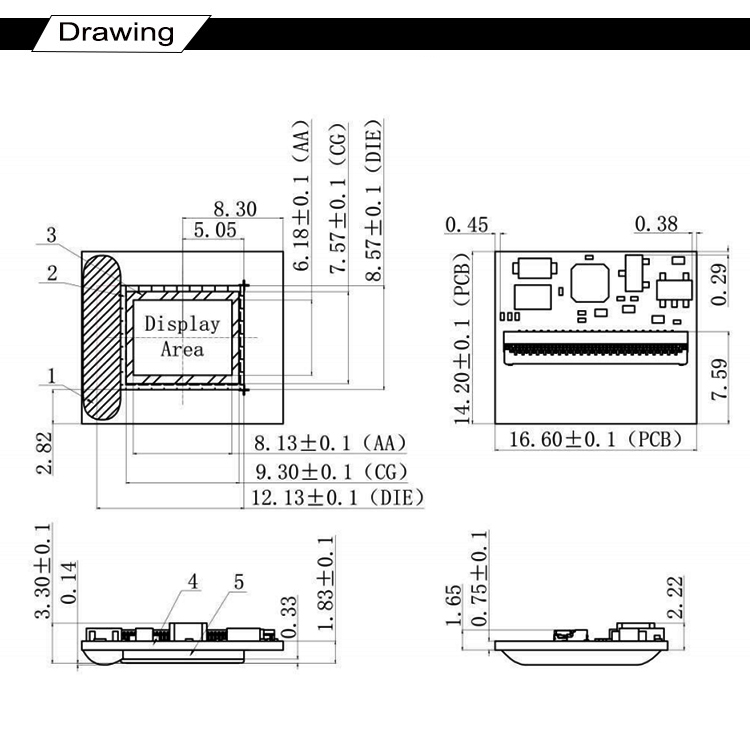

PLANO

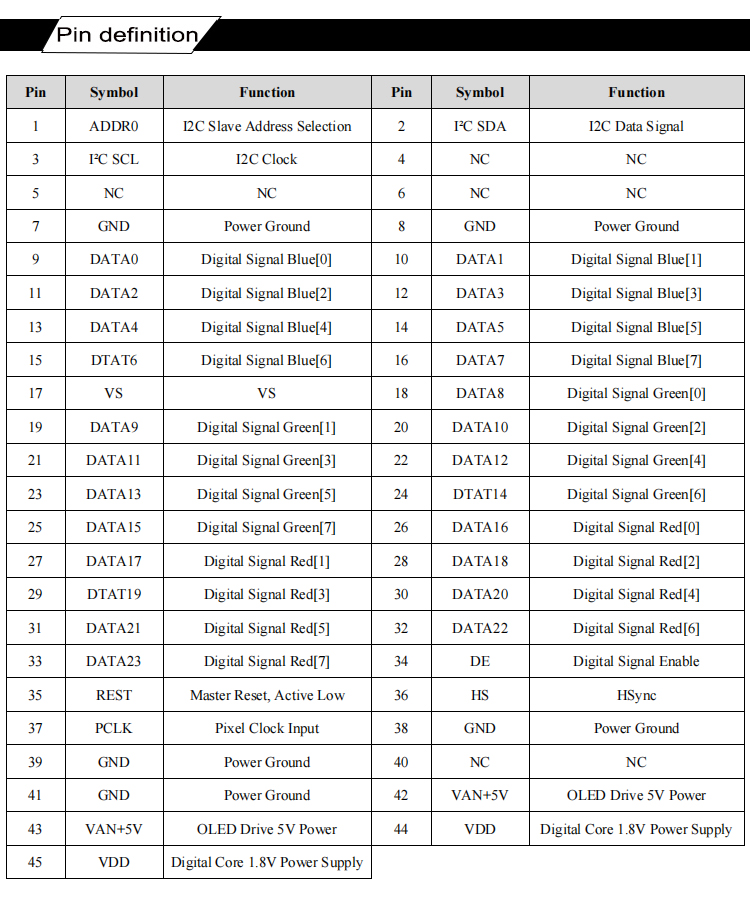

FUNCIÓN DE LOS PINES DE LA INTERFAZ

Principales aplicaciones

Visores tácticos de imagen térmica y óptica de visión nocturna (verde/rojo de alto brillo)
Visores electrónicos (EVF) para cámaras e inspección industrial
Pantallas montadas en la cabeza (HMD) y gafas de realidad aumentada (AR) ligeras
Instrumentos ópticos portátiles, endoscópicos y vestibles
