Descripción del producto

Descripción del producto

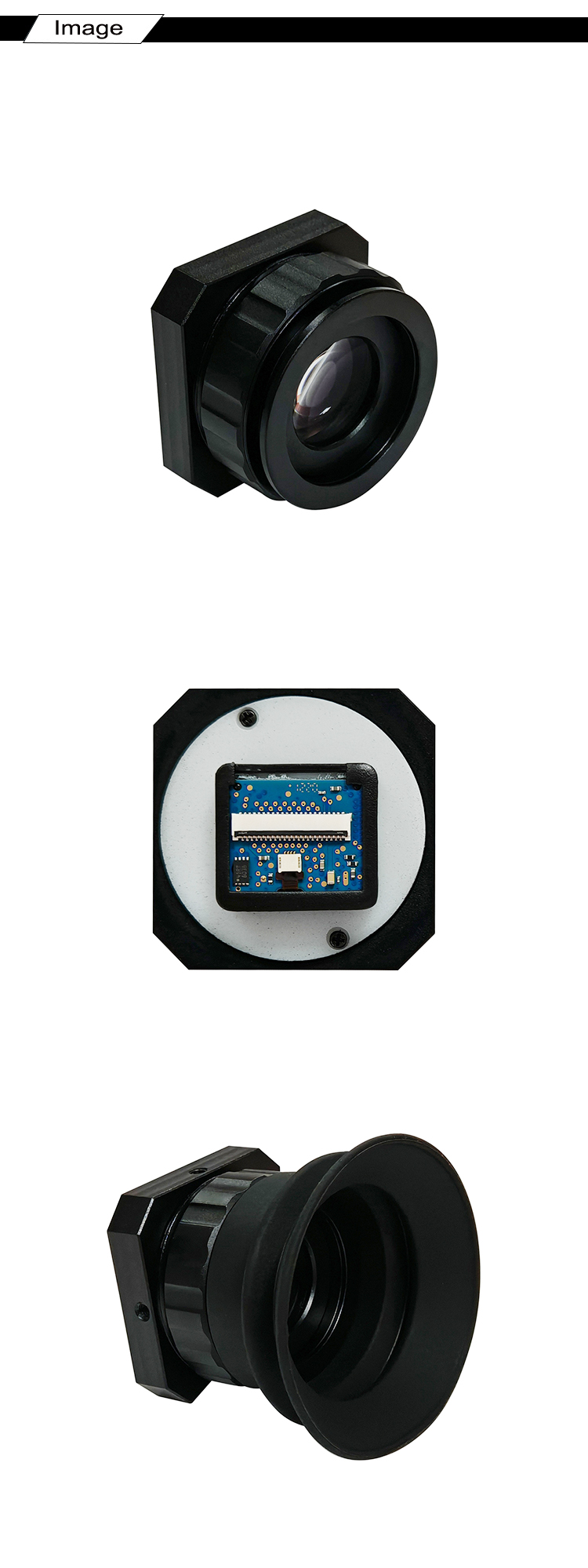

El kit de micropantalla FLCOS de 0,4 pulgadas es un micro motor óptico de alto rendimiento y funcionamiento inmediato (*plug-and-play*), diseñado para gafas inteligentes de última generación, visores de imagen térmica, dispositivos de visión nocturna y sistemas de realidad aumentada (AR). Este kit integrado combina el panel FLCOS de 0,4 pulgadas FL09S, una lente de prisma de aumento óptico de 12,5x diseñada con precisión y una placa controladora HDMI compacta, ofreciendo una solución visual completa lista para usar.

Basado en la avanzada tecnología de pantalla reflectante de cristal líquido ferroeléctrico sobre silicio (FLCOS), este módulo ofrece una resolución nítida de 1280 (RGB) × 960 con un paso de píxel (pixel pitch) reducido de 6,35 μm. La pantalla reflectante proporciona imágenes de alto contraste, una rica profundidad de color de 24 bits (16,78 millones de colores) y velocidades de respuesta extraordinariamente rápidas (hasta 540 Hz), lo que la hace ideal para visualizar movimientos a alta velocidad sin distorsión de fotogramas ni desenfoque.

El prisma óptico diseñado a medida (modelo OP-FL12.5) está fabricado con metal duradero y vidrio óptico; presenta una impresionante distorsión óptica inferior al 1 % y un amplio rango de ajuste dióptrico (de -500 a +400). Gracias a su interfaz de controladora HDMI fácil de usar (compatible con formatos RGB888/YCbCr), los ingenieros y desarrolladores de productos pueden reducir drásticamente los ciclos de I+D y acelerar el lanzamiento al mercado.

Especificaciones generales

Category	Parameter	Specification
Display Panel	Model No.	FL09S
	Display Technology	FLCOS (Ferroelectric LC on CMOS, Reflective)
	Display Size	0.4 inches (10.16 mm Diagonal)
	Active Area	8.127 × 6.095 mm
	Resolution	1280 (RGB) × 960
	Luminance	220 cd/m² (Typical, Color)
	Contrast Ratio	150:1 (Typical)
	Pixel Pitch	6.35 μm
	Color Depth	16.78 Million Colors (8-bit)
	Refresh Rate	60Hz / 540Hz (NTSC), 50Hz / 450Hz (PAL)
Optical Lens	Lens Model	OP-FL12.5
	Magnification	12.5X
	Focal Length	20 mm
	Entrance Pupil Diameter	6 mm
	Exit Pupil Distance	26 mm
	Optical Distortion	< 1%
	Diopter Adjustment	-500 to +400 (Diopter)
	Lens Construction	Metallic + Glass
	Mount	M29 * 0.75
	Focus / Iris Operation	Manual Focus / Fixed Iris
	Lens Weight	55 g
	Lens Outer Dimension	Φ 38.5 × 41 mm
System & Driver	Interface Board	HDMI Board (Plug-and-Play)
	Input Format	RGB888 / YCbCr (4:4:4)
	Display Operating Temp.	-10°C to 70°C
	Lens Operating Temp.	-20°C to 80°C

Características principales

Solución integrada llave en mano: Sistema óptico completo preensamblado que incluye una pantalla FLCOS de 0,4" y 1280x960, una placa controladora HDMI personalizada y una lente de prisma óptico de aumento 12,5x.

Imágenes nítidas de alta resolución: Ofrece resolución SVGA+ (1280x960) con un paso de píxel fino de 6,35 μm y 16,78 millones de colores reales para una salida óptica ultra clara.

Tecnología FLCOS ultrarrápida: Utiliza tecnología de cristal líquido ferroeléctrico sobre silicio, ofreciendo tiempos de respuesta inferiores al milisegundo y soporte para tasas de refresco ultrarrápidas (hasta 540 Hz).

Interfaz HDMI "Plug-and-Play": La placa controladora acepta señales de vídeo estándar RGB888 / YCbCr a través de HDMI, agilizando la creación de prototipos y la integración en la producción en masa. Sistema óptico de grado industrial: Diseño de alta calidad en metal y vidrio con un potente aumento de 12,5x, distorsión óptica ultrabaja (<1 %) y un amplio rango de ajuste de dioptrías (de -500 a +400).

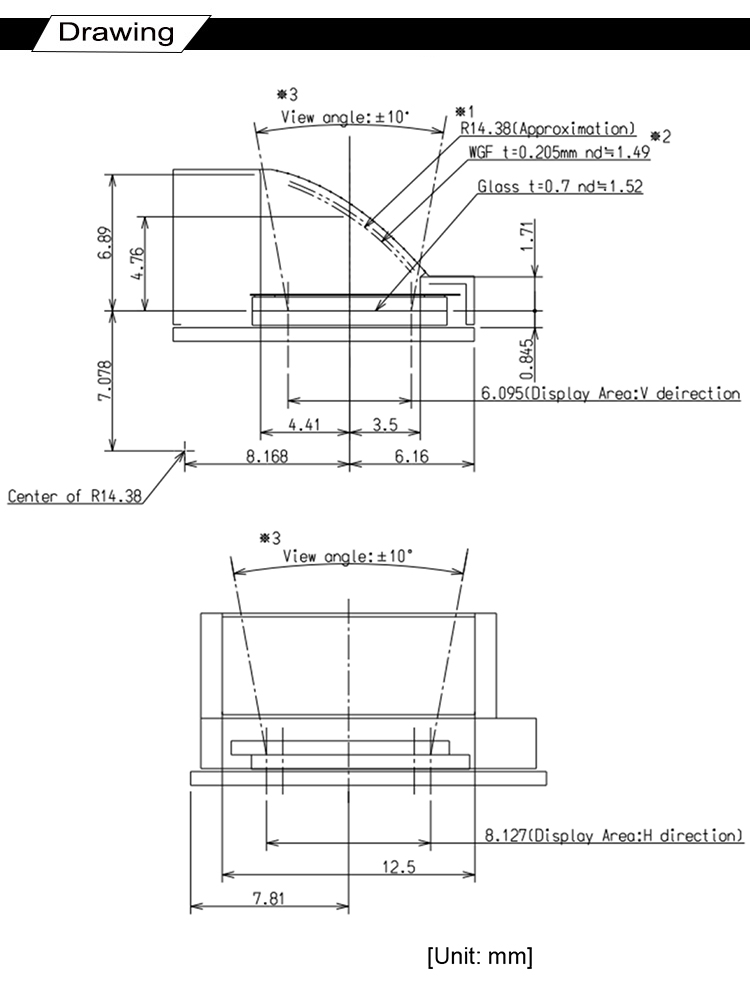

 DIAGRAMA

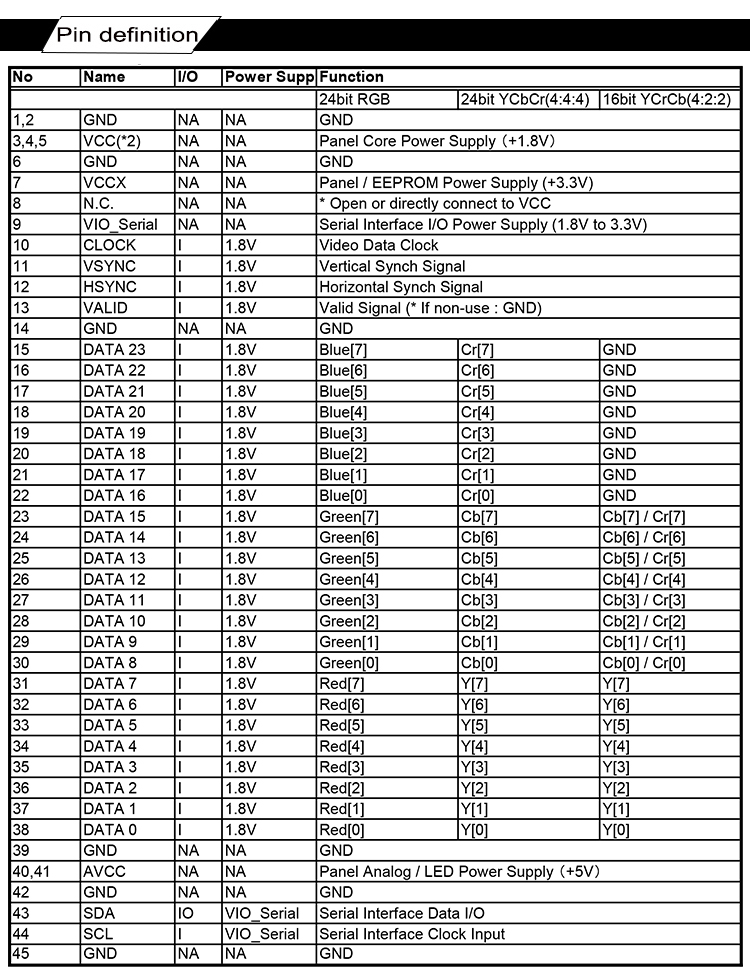

FUNCIÓN DE LOS PINES DE LA INTERFAZ
