Descripción del producto

DESCRIPCIÓN

El módulo de pantalla TFT LCD de alto rendimiento de 1,47 pulgadas de HICENDA ofrece una resolución nítida de 172(H)RGB x 320(V) en un formato ultracompacto. Integrado con el fiable CI controlador ST7789V3 y una interfaz SPI de 4 líneas, esta pantalla proporciona una transmisión de datos fluida, una reproducción de colores vivos (262.000 colores) y un consumo de energía eficiente.

Diseñada con tecnología IPS de modo "Normally Black" (negro nativo), ofrece un ángulo de visión completo para garantizar una calidad visual superior desde cualquier dirección. Equipada con una retroiluminación de alta luminancia de 600 cd/m², esta pantalla TFT de formato reducido mantiene una legibilidad óptima incluso en condiciones de luz ambiental intensa. Diseñada para ofrecer durabilidad y estabilidad de grado industrial, admite un amplio rango de temperaturas de funcionamiento (de -20 °C a +70 °C), lo que la convierte en una solución de visualización ideal para *wearables* inteligentes, instrumentos sanitarios portátiles, terminales de mano y dispositivos domésticos inteligentes IoT.

ESPECIFICACIONES GENERALES

Property	Specification
LCD Size	1.47 inch
Display Mode	Normally Black (IPS)
Resolution	172(H)RGB x 320(V) pixels
Pixel Pitch	0.0337(H) x 0.1011(V) mm
Active Area	17.3892(H) x 32.352(V) mm
Module Size	19.39(H) x 36.28(V) x 1.46(D) mm
Pixel Arrangement	RGB Vertical Stripe
Interface	4-Line SPI
Display Colors	262K Colors
Driver IC	ST7789V3
Luminance	600 cd/m² (TYP)
Viewing Direction	All View
Backlight	3 White LEDs (Parallel)
Operating Temp.	-20°C ~ +70°C
Storage Temp.	-30°C ~ +80°C
Weight	2.7g

Características del módulo TFT LCD IPS de 1,47 pulgadas

Compacto y de alta resolución: Tamaño de pantalla de 1,47 pulgadas con resolución RGB de 172x320 en un perfil delgado.

Tecnología IPS de ángulo de visión completo: Ángulo de visión ultra amplio (modo "Normally Black") que garantiza una precisión de color constante desde cualquier dirección.

Alto brillo: 600 cd/m² (típico). Brillo de retroiluminación para un rendimiento visual nítido y vívido.

Fácil integración: La interfaz SPI de 4 líneas reduce los requisitos de E/S del MCU, permitiendo un diseño flexible de sistemas embebidos.

Fiabilidad industrial: Temperatura de funcionamiento de -20 °C a +70 °C, adecuada para diversas condiciones ambientales.

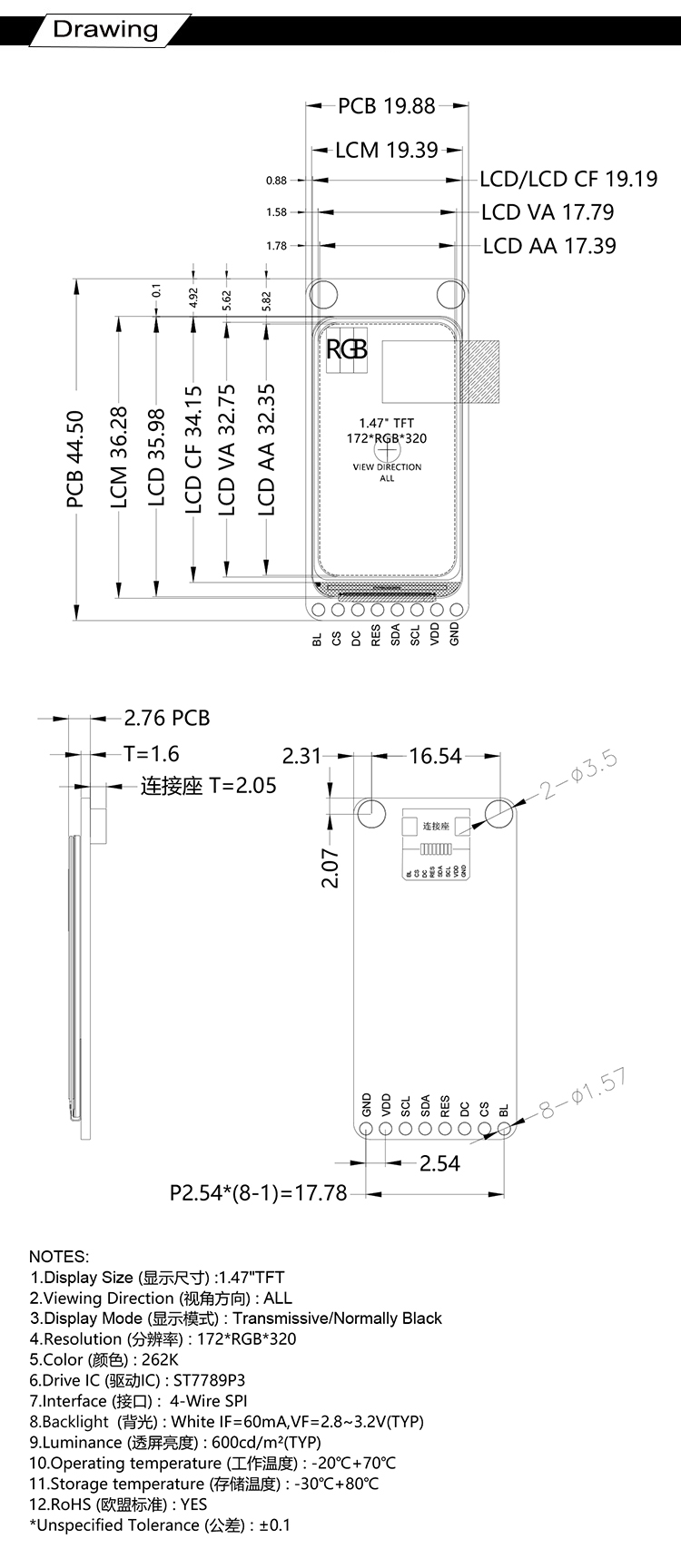

PLANO

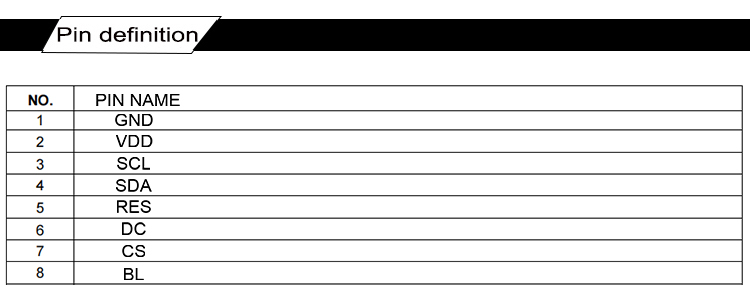

FUNCIÓN DE LOS PINES DE LA INTERFAZ
