Descripción del producto

DESCRIPCIÓN

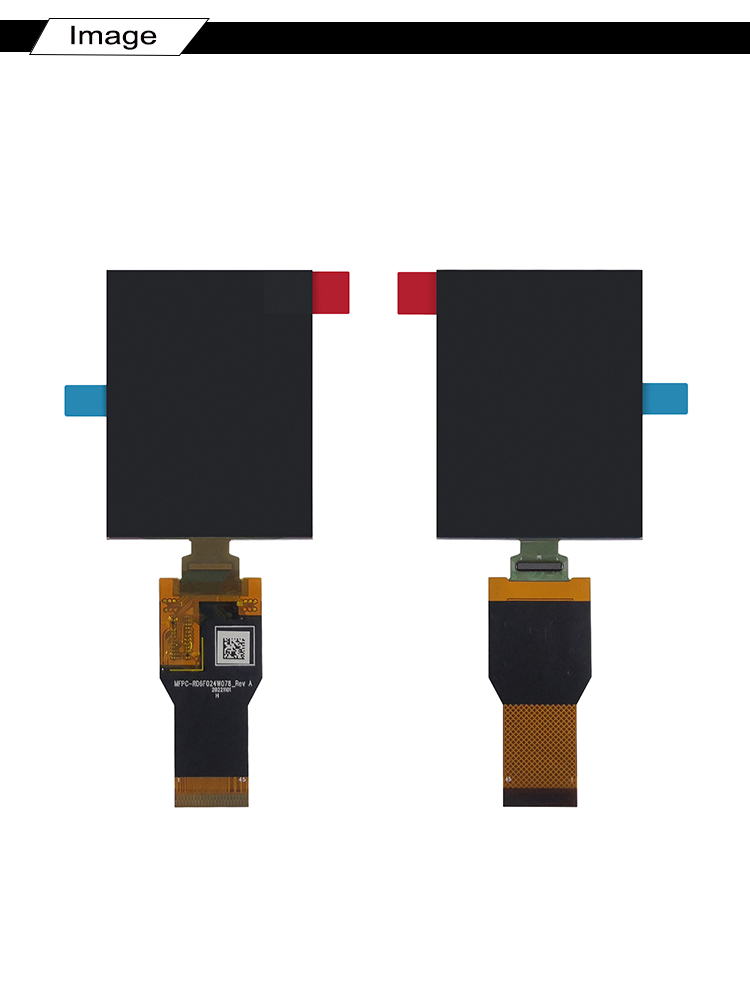

HICENDA: El módulo de pantalla AMOLED de 2,4 pulgadas con interfaz SPI integra un panel con una resolución de 450(RGB) × 600, ofreciendo un brillo de hasta 800 cd/m² y siendo controlado por el circuito integrado (IC) RM690B0. Compatible con las interfaces SPI, MCU y MIPI, y equipado con un panel táctil, este módulo combina una reproducción a todo color, amplios ángulos de visión y un alto rendimiento de contraste dentro de una estructura mecánica compacta, lo que lo hace idóneo para una amplia gama de aplicaciones de visualización integradas e inteligentes.

ESPECIFICACIONES GENERALES

Parameter	Specification
Display Mode	Rigid AMOLED
Display Size	2.4 inch
Resolution	450(RGB) × 600
Color	Full Color
Color Depth	16.7M (24-bit)
Brightness	800 cd/m²
Contrast Ratio	100,000:1
Viewing Direction	All
Pixel Pitch	81.6 μm
Pixel Density	311 PPI
Frame Rate	60 Hz
Driver IC	RM690B0
Interface	SPI / MCU / MIPI
Touch Panel	Yes
Outline Dimensions	38.72 × 51.56 mm
Active Area	36.72 × 48.96 mm
Pin Count	45 Pins
Operating Temperature	-20°C to +80°C
Storage Temperature	-40°C to +80°C

Visión general de la arquitectura de la pantalla

El módulo adopta una estructura AMOLED rígida, la cual garantiza una robustez mecánica a la vez que mantiene las ventajas intrínsecas de la tecnología de emisión de luz orgánica. Cada píxel es autoemisivo, lo que elimina la necesidad de una retroiluminación y permite un control preciso de la luminancia.

Con una disposición de píxeles de 450(RGB) × 600 y un paso de píxel de 81,6 μm, la pantalla alcanza una densidad de 311 PPI. Esta especificación permite una reproducción de imágenes detallada y transiciones gráficas fluidas, resultando especialmente beneficiosa en interfaces hombre-máquina de tamaño compacto.


Características estructurales clave
· Tecnología AMOLED autoemisiva para una alta eficiencia

· Profundidad de color completa con 16,7 millones de colores (24 bits)

· Características de visualización simétricas sin restricciones en la dirección de visión

· Panel táctil capacitivo integrado para funcionalidad interactiva



Rendimiento eléctrico y óptico

El controlador IC RM690B0 proporciona una plataforma de control estable y flexible, compatible con múltiples protocolos de interfaz, incluyendo SPI, MCU y MIPI. Esta versatilidad simplifica la integración del sistema en diferentes arquitecturas de hardware. La pantalla alcanza un nivel de luminancia de 800 cd/m², lo que garantiza su legibilidad bajo diversas condiciones de iluminación ambiental. Combinado con una relación de contraste ultraalta de 100.000:1, el módulo ofrece negros profundos y una reproducción de colores vívida.



Aspectos destacados del rendimiento

· Frecuencia de actualización de hasta 60 Hz para una salida visual fluida

· Alta relación de contraste para una mayor profundidad de imagen

· Amplio rango de temperatura de funcionamiento, de -20 °C a +80 °C

· Tolerancia de almacenamiento fiable hasta -40 °C




Diseño mecánico e integración

Las dimensiones externas compactas de 38,72 × 51,56 mm permiten un uso eficiente del espacio en sistemas portátiles y embebidos. El área de visualización activa, de 36,72 × 48,96 mm, está optimizada para lograr unas proporciones de pantalla equilibradas bajo una relación de aspecto de píxeles de 3:4.

Una interfaz de 45 pines asegura una conectividad eléctrica estable, manteniendo al mismo tiempo un tamaño compacto y manejable para el diseño de la placa de circuito impreso (PCB).

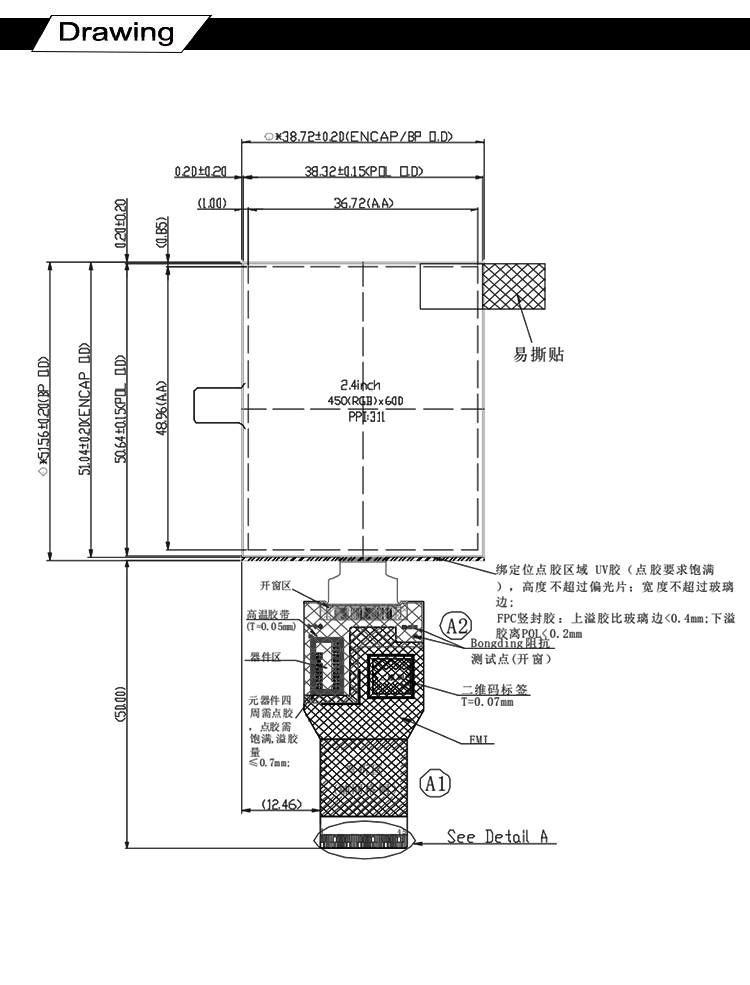

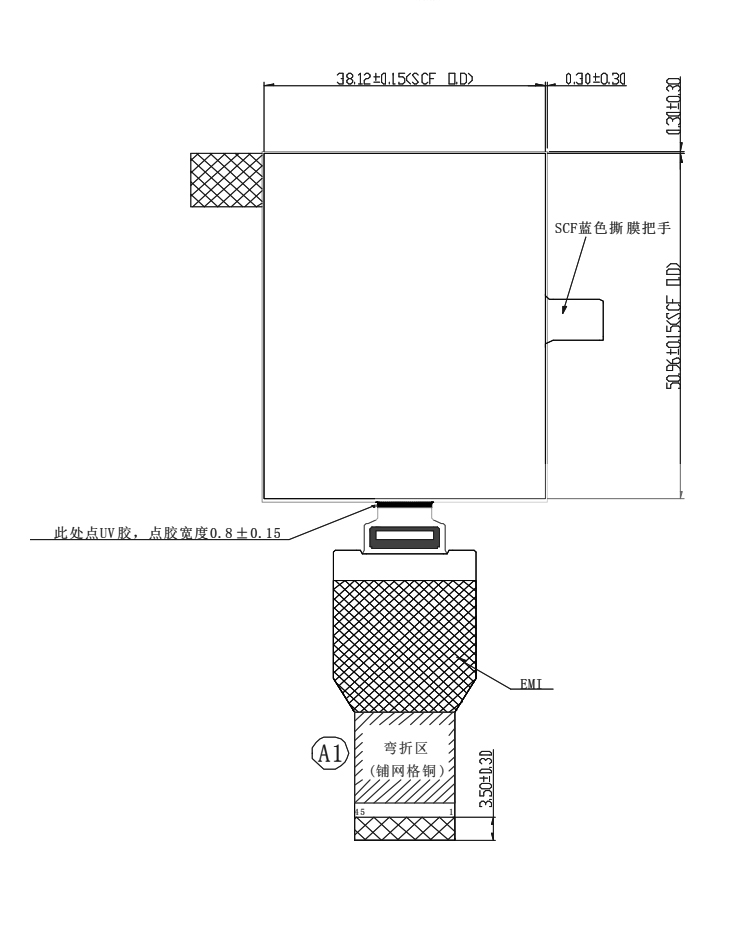

DIAGRAMA

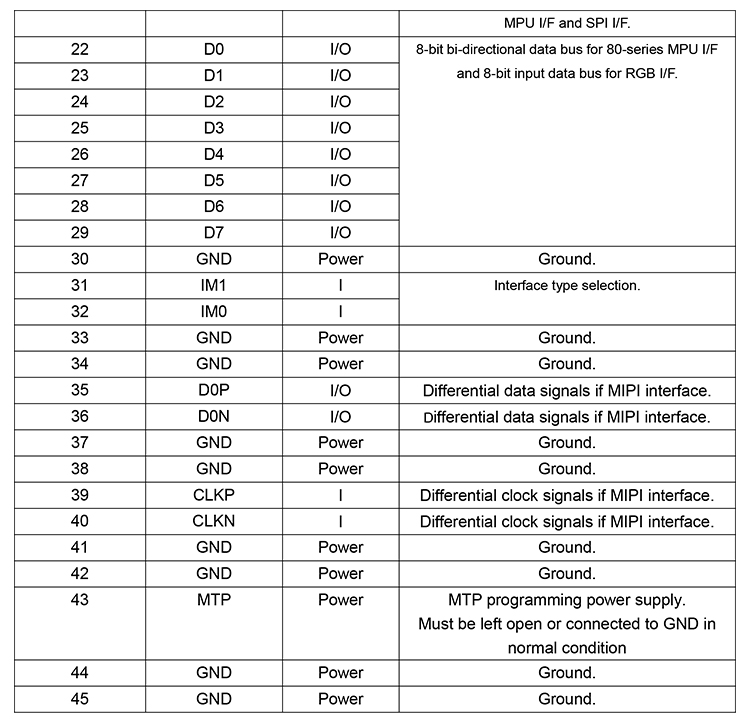

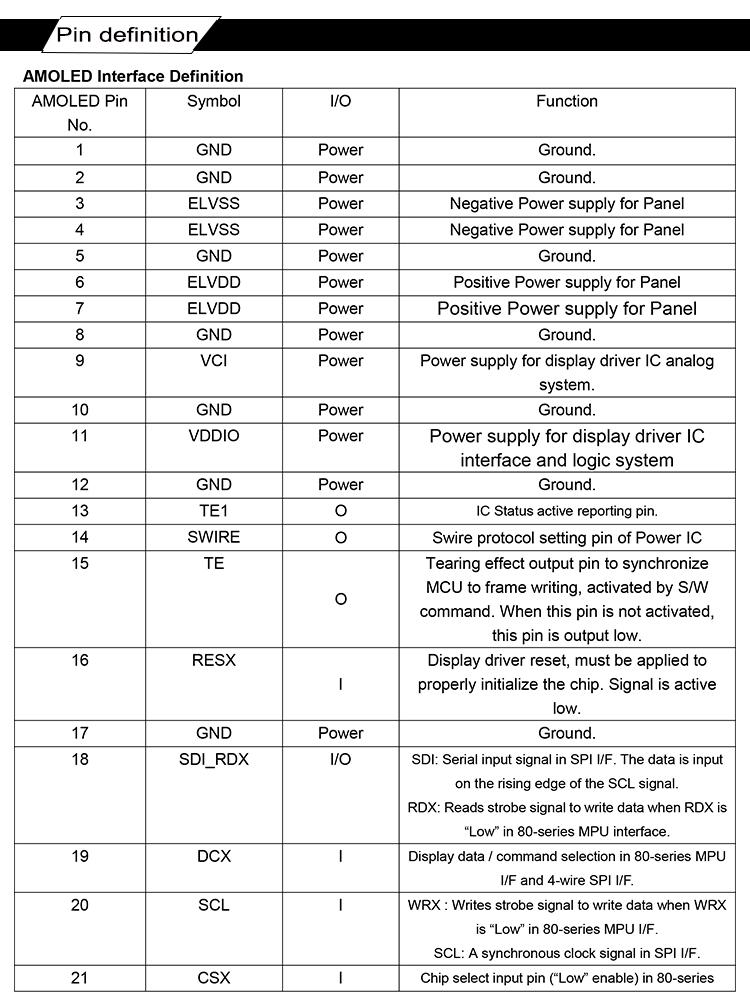

FUNCIÓN DE LOS PINES DE LA INTERFAZ

Escenarios de aplicación

Dispositivos vestibles inteligentes (Wearables)

La reproducción cromática precisa y la alta relación de contraste facilitan una visualización clara de los datos de diagnóstico en dispositivos médicos compactos.

Este módulo de pantalla AMOLED de 2,4 pulgadas, controlado por el circuito integrado (IC) RM690B0, demuestra una integración equilibrada de rendimiento óptico, flexibilidad eléctrica y compacidad mecánica. Su compatibilidad con múltiples interfaces y su funcionalidad táctil mejoran su adaptabilidad en diversos ámbitos de aplicación. Gracias a su funcionamiento estable en un amplio rango de temperaturas y a su salida visual de alta calidad, representa una solución fiable para los sistemas de visualización embebidos de próxima generación.
