Descripción del producto
Descripción del producto

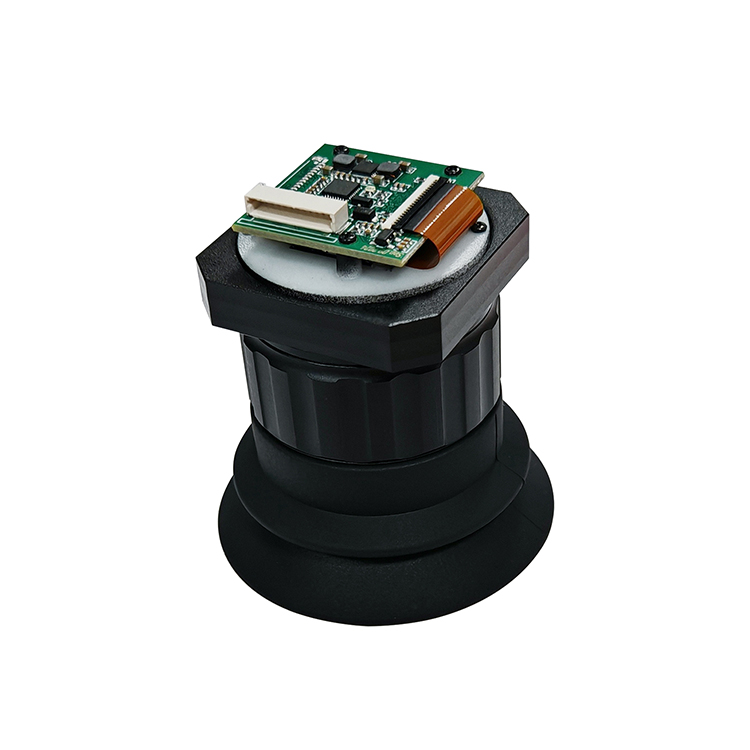

El kit integrado de micropantalla OLED de 0,39 pulgadas es un módulo de visualización compacto y de alto rendimiento, diseñado principalmente para visores electrónicos (EVF).
El kit integrado de micropantalla aquí descrito se centra en una micropantalla OLED de 0,39 pulgadas, diseñada para sistemas visuales compactos tales como visores electrónicos (EVF) y dispositivos de realidad aumentada/virtual (RA/RV) de visualización cercana al ojo. El módulo ofrece una resolución de alta densidad de 1024 × 768 píxeles dentro de un área activa de 7,92 × 6,00 mm, alcanzando una densidad de píxeles de 3255 PPI. Con una luminancia típica de 500 cd/m², una relación de contraste superior a 10000:1 y compatibilidad con múltiples formatos de vídeo digital, el kit combina una capacidad de generación de imágenes de gran precisión con una solución de control integrada con CVBS, ofreciendo una vía práctica para el rápido despliegue de sistemas.
Especificaciones generales
|
|
|---|
Arquitectura de la micropantalla y rendimiento óptico
La micropantalla adopta la tecnología OLED sobre silicio (*OLED-on-silicon*), lo que permite lograr una alta densidad de píxeles en un espacio físico mínimo. La disposición de franjas verticales RGB garantiza una reproducción cromática precisa, mientras que el fino paso de punto (*dot pitch*) de 7,5 μm favorece una representación detallada de las imágenes, aspecto esencial para la visualización cercana al ojo.
Calidad de imagen y características de luminancia
Con un nivel de luminancia de 500 cd/m², la pantalla mantiene un brillo adecuado para sistemas ópticos cerrados, tales como los módulos EVF y las ópticas para realidad aumentada (RA). La relación de contraste, superior a 10000:1, contribuye a lograr niveles de negro profundos y un alto rango dinámico, características especialmente beneficiosas en aplicaciones inmersivas. El método de escaneo progresivo, con una frecuencia de actualización de 60 Hz, garantiza una presentación de imagen estable con un mínimo de artefactos de movimiento, propiciando una experiencia visual cómoda en escenas dinámicas.
Integración eléctrica y compatibilidad de señales
El módulo ha sido diseñado con una compatibilidad de señales flexible, lo que le permite interactuar con diversas fuentes de video a través de vías tanto digitales como analógicas.
Entrada y procesamiento de video
La pantalla admite:
· Entrada RGB paralela de 24 bits
· Entrada digital YCbCr de 24 bits
· YCbCr de 16 bits (formato 4:2:2)

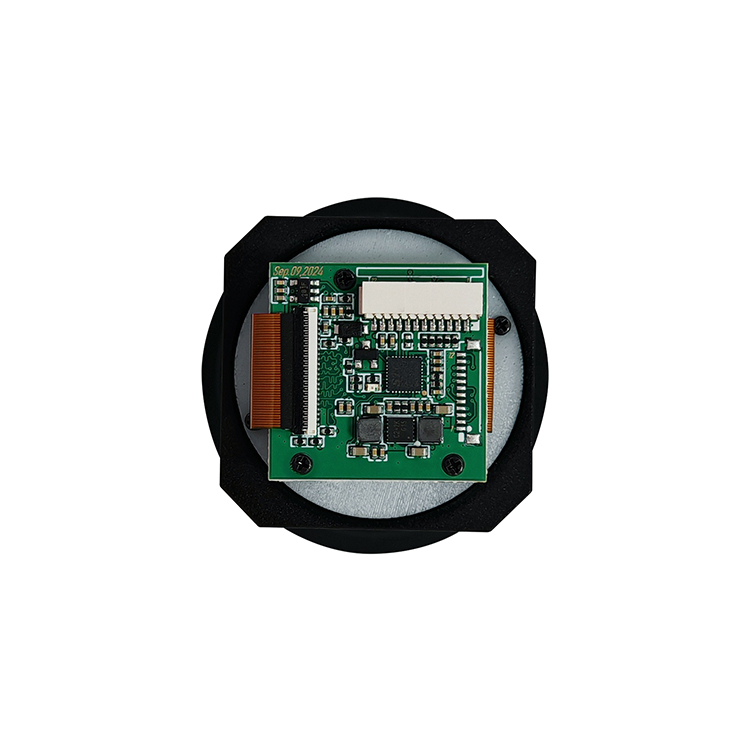

Además, la placa CVBS integrada simplifica el diseño del sistema al permitir la conexión directa a fuentes de video compuesto, lo cual resulta ventajoso en sistemas heredados o en entornos de creación rápida de prototipos.
Mejora y control de señales
Una unidad interna de procesamiento de señales ofrece:
· Funcionalidad de ajuste de contraste
· Escalado de entrada de 8 bits con salida en escala de grises de 10 bits mediante conversión D/A
· Duplicación (efecto espejo) horizontal y vertical de la imagen
Se ha implementado una interfaz serie de 2 hilos para la configuración y el control, lo que permite una comunicación eficiente con los procesadores anfitriones.
Diseño mecánico y flexibilidad de integración
El diseño estructural compacto refleja los requisitos propios de los sistemas ópticos integrados y de los dispositivos vestibles (*wearables*). El panel de visualización mide 11,72 × 8,41 mm, mientras que el módulo completo —incluyendo el circuito impreso flexible (FPCA)— alcanza unas dimensiones de 50,4 × 15,6 × 2,0 mm.
Fiabilidad ambiental
Diseñado para operar en condiciones exigentes, el módulo funciona de manera fiable en un rango de temperatura de -40 ℃ a +65 ℃, con una tolerancia de almacenamiento que abarca desde -55 ℃ hasta +80 ℃. Esta robustez lo hace idóneo para su aplicación tanto en dispositivos de electrónica de consumo como en equipos industriales especializados o dispositivos para uso en exteriores.
Características funcionales para la integración en AR/VR
Capacidades de procesamiento de video digital
El módulo incorpora una interfaz visual digital compatible con múltiples formatos de entrada, lo que permite una integración fluida con las plataformas de procesamiento contemporáneas. La inclusión de funciones de mejora de la escala de grises y de ajuste del contraste garantiza su adaptabilidad a los diversos requisitos de los sistemas ópticos.
Orientación y ajuste de imagen
Las funciones integradas de duplicación horizontal y vertical simplifican el diseño del trayecto óptico, especialmente en sistemas de AR/VR donde, debido a la configuración de las lentes, a menudo resulta necesaria la inversión de la imagen.

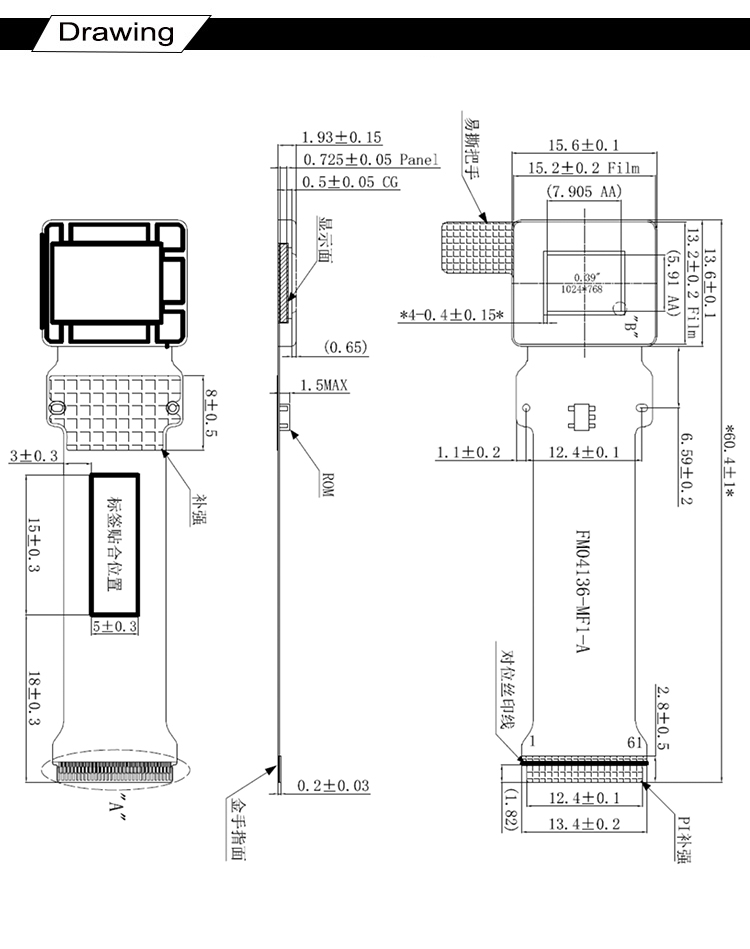

DIAGRAMA

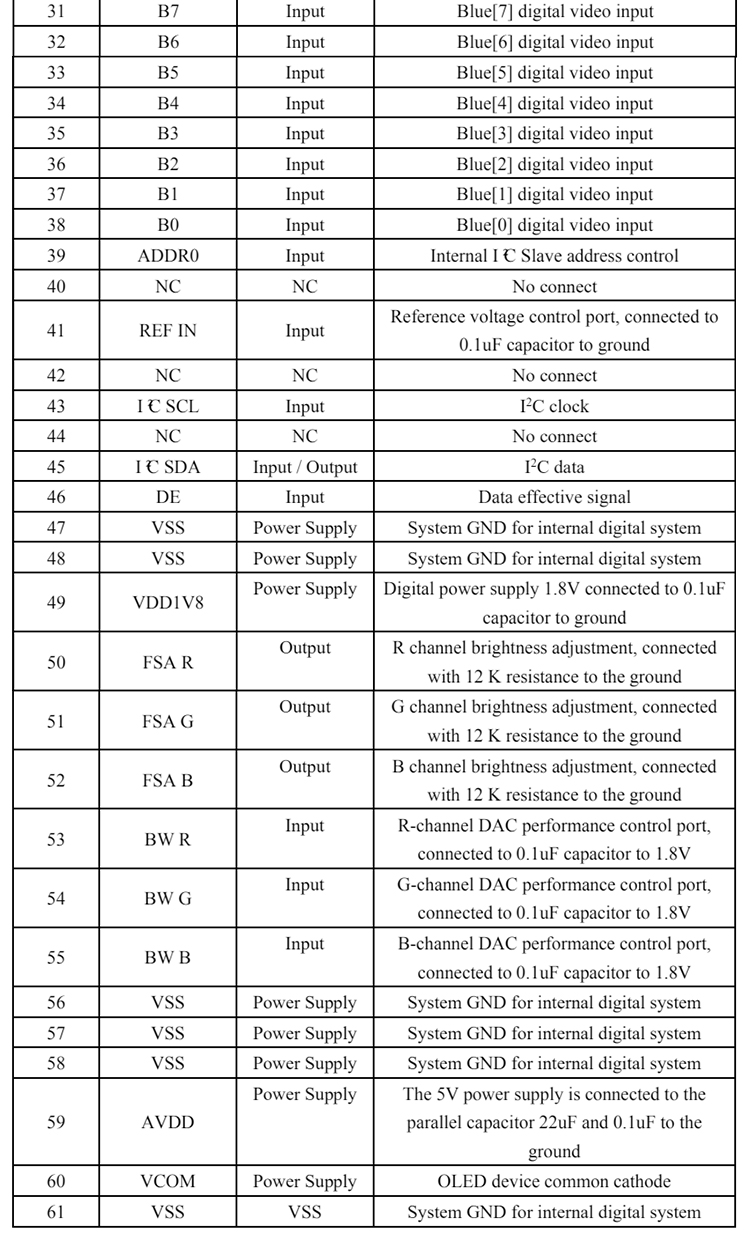

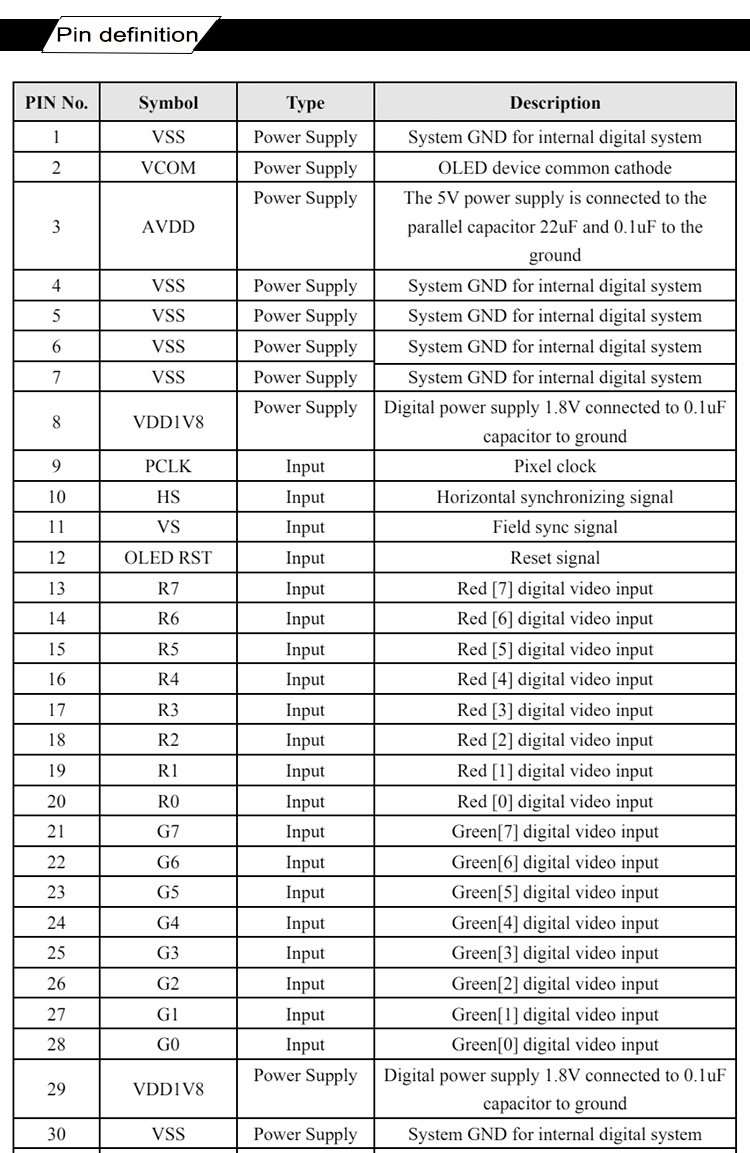

FUNCIÓN DE LOS PINES DE LA INTERFAZ
Perspectiva de aplicación
Este kit integrado de micropantalla OLED de 0,39 pulgadas resulta especialmente idóneo para:
· Pantallas montadas en la cabeza para realidad aumentada (RA)
· Motores ópticos compactos para realidad virtual (RV)
· Visores electrónicos (EVF)
· Sistemas portátiles de inspección e imagen
Su combinación de alta densidad de píxeles, formatos de entrada flexibles e integración compacta lo convierte en una opción práctica para las soluciones de visualización de proximidad (near-eye) de próxima generación.
Conclusión
El módulo de micropantalla HGM0XGA039136A, complementado por una placa de interfaz con integración CVBS, presenta un equilibrio refinado entre rendimiento y eficiencia de integración. Su arquitectura OLED de alta resolución, sumada a una sólida compatibilidad de señales y una gran resistencia a las condiciones ambientales, proporciona una base fiable para sistemas visuales avanzados, tanto en el ámbito profesional como en el de consumo.
Ashley Wu
