Descripción del producto
Descripción del producto

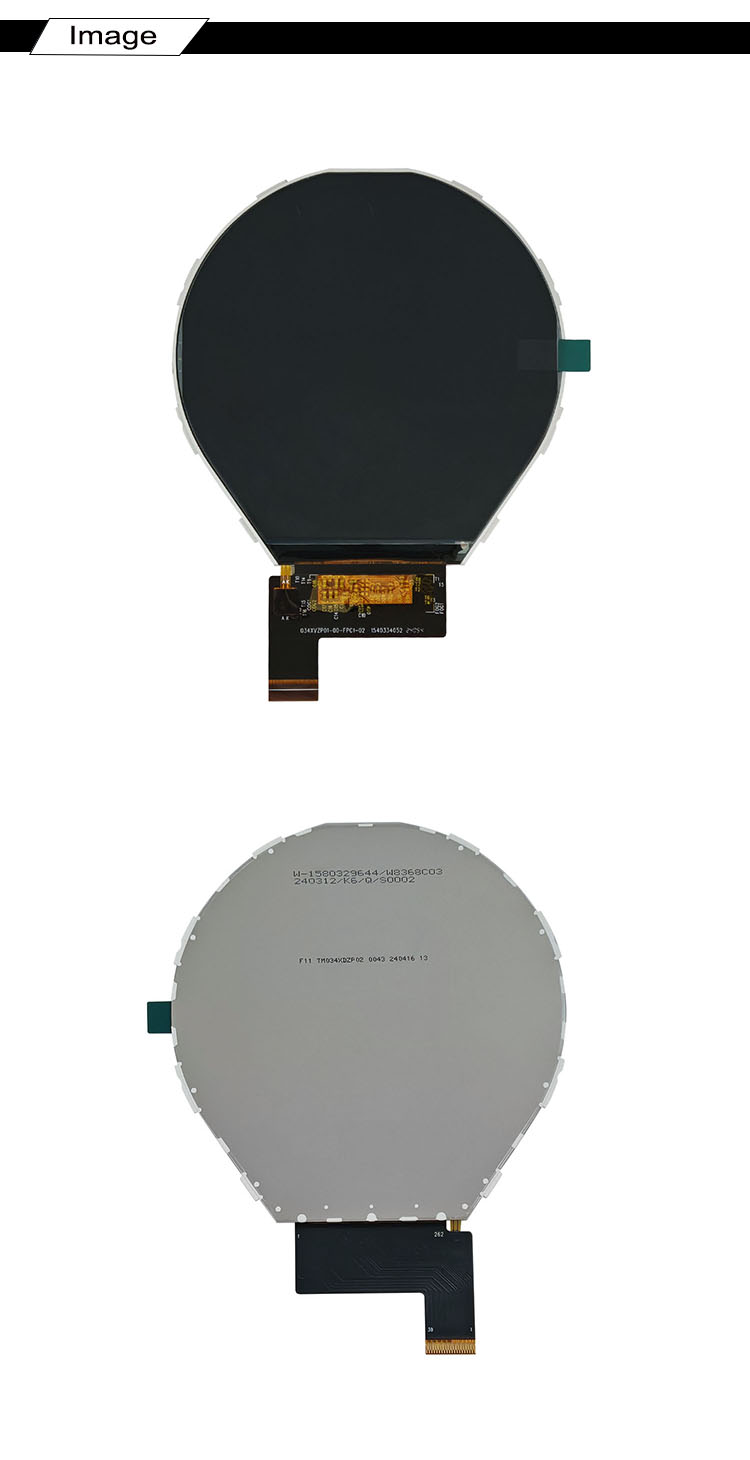

El módulo LCD TFT circular de 3,4 pulgadas HICENDA, modelo HG034XDZP02, integra una resolución RGB de 800x800 en un formato redondo compacto, utilizando tecnología TFT transmisiva de silicio amorfo (a-Si) y una estructura de visualización IPS. Equipada con el circuito integrado controlador ILI9881C y una interfaz MIPI de 3 carriles, la pantalla admite salida a todo color con 16,7 millones de colores. Su panel táctil integrado, su perfil mecánico delgado y su rango de temperatura de funcionamiento estable la convierten en una solución sofisticada para aplicaciones que requieren claridad visual y elegancia estructural.
Especificaciones generales
| Parameter | Specification |
|---|---|
| Model No. | HG034XDZP02 |
| Display Size | 3.4 inches (circular) |
| Resolution | 800 (RGB) × 800 |
| Display Type | Transmissive TFT (a-Si) |
| Viewing Direction | IPS (Wide Viewing Angle) |
| Active Area | 87.6 × 87.6 mm |
| Outline Dimensions | 96.6 × 99.0 × 2.45 mm |
| Color Depth | 16.7 Million Colors |
| Pixel Configuration | RGB Vertical Stripe |
| Driver IC | ILI9881C |
| Interface | MIPI 3-Lane |
| Display Mode | Normally Black |
| Backlight | 8 White LEDs |
| Touch Panel | Integrated (With TSP) |
| Connector | 39 Pins |
| Operating Temperature | -20°C to +70°C |
| Storage Temperature | -30°C to +80°C |
Diseño estructural y geometría de la pantalla
Área activa circular con dimensiones equilibradas
El módulo presenta una configuración de pantalla circular, con un área activa de 87,6 × 87,6 mm. Esta geometría permite diseños de interfaz de usuario simétricos, especialmente adecuados para aplicaciones como controles domésticos inteligentes, dispositivos portátiles y paneles de instrumentación, donde la estética circular mejora la usabilidad.Las dimensiones generales de 96,6 × 99,0 × 2,45 mm reflejan un diseño compacto y de bajo perfil. A pesar de su escaso grosor, el módulo mantiene la integridad estructural y la flexibilidad de integración gracias a una interfaz de conector de 39 pines.
Disposición de píxeles y consistencia visual
La pantalla adopta una configuración de píxeles de franja vertical RGB, lo que garantiza una reproducción cromática precisa y una distribución uniforme de la luminancia. Con una resolución de 800 × 800, el módulo logra una densidad de píxeles fina que permite interfaces gráficas detalladas e iconografía fluida.Rendimiento óptico y características de la pantalla
Tecnología IPS con amplios ángulos de visión
Gracias a la tecnología IPS (In-Plane Switching), el módulo garantiza un color y brillo uniformes en un amplio rango de ángulos de visión. Esta característica resulta especialmente ventajosa en entornos multiusuario o instalaciones donde la pantalla se visualiza desde diferentes posiciones.Modo de negro normal y profundidad de color
Al operar en modo de negro normal, la pantalla ofrece un contraste mejorado y niveles de negro más profundos, lo que contribuye a una mayor legibilidad y profundidad visual. La profundidad de color de 16,7 millones permite transiciones de degradado suaves y una reproducción de imagen vívida, en línea con los requisitos de diseño de interfaz modernos.Interfaz eléctrica e integración del controlador
Interfaz MIPI de 3 carriles para transmisión de datos de alta velocidad
El módulo utiliza una interfaz MIPI de 3 carriles, que ofrece una transferencia de datos eficiente y de alta velocidad, ideal para pantallas de alta resolución. Esta interfaz reduce el número de pines manteniendo el ancho de banda, lo que permite actualizaciones de pantalla fluidas y con gran capacidad de respuesta.Capacidades del controlador ILI9881C
El controlador ILI9881C integrado proporciona un control robusto sobre la temporización de la pantalla, la corrección gamma y la gestión de energía. Su compatibilidad con los protocolos MIPI garantiza una integración optimizada con procesadores y plataformas integradas modernas.Sistema de retroiluminación e integración táctil
Configuración de retroiluminación LED blanca
El sistema de retroiluminación consta de 8 LED blancos que proporcionan una iluminación uniforme en todo el panel circular. La estructura TFT transmisiva aprovecha esta retroiluminación para lograr un brillo estable y una salida visual consistente.Panel táctil integrado (TSP)
El módulo incluye un panel táctil integrado que permite la interacción directa con el usuario. Esta integración simplifica el diseño del sistema al reducir la necesidad de componentes táctiles adicionales, manteniendo una respuesta de entrada precisa.Fiabilidad ambiental

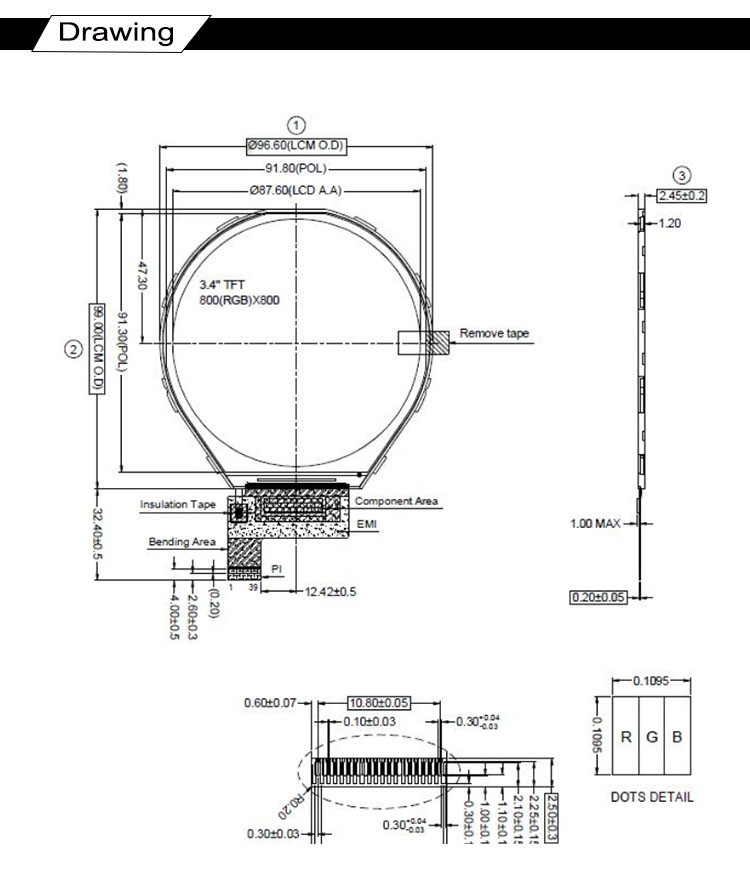

Diseñado para una implementación práctica, el módulo opera en un rango de temperatura de -20 °C a +70 °C, con condiciones de almacenamiento de -30 °C a +80 °C. Estas especificaciones garantizan un rendimiento fiable en diversas condiciones ambientales, desde electrónica de consumo para interiores hasta aplicaciones semiindustriales.DIBUJO

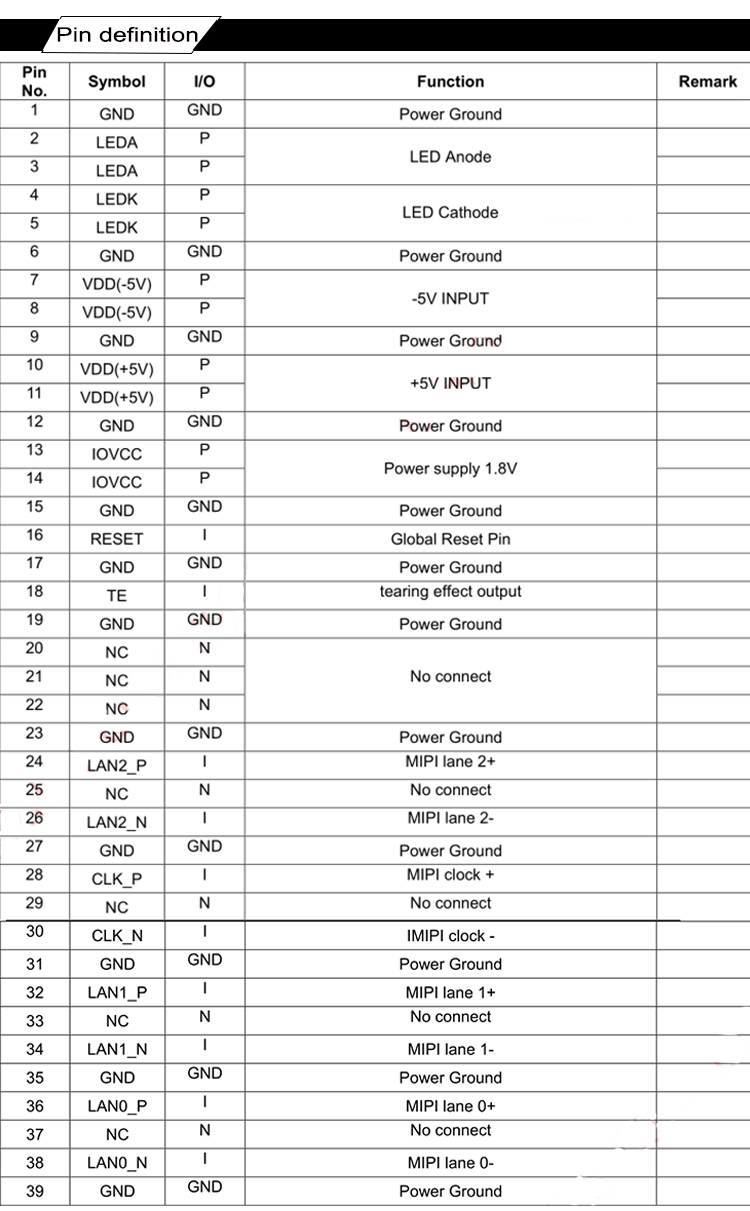

FUNCIÓN DE LOS PINES DE LA INTERFAZ
Perspectivas de aplicación
Adaptabilidad en el diseño de interfaces modernas
El formato circular ofrece nuevas posibilidades en el diseño de interfaces, especialmente para aplicaciones que se benefician de diseños radiales, como termostatos inteligentes, paneles de control portátiles e interfaces de control automotriz. La alta resolución garantiza que incluso los elementos gráficos complejos se mantengan nítidos y legibles.Eficiencia de integración
Gracias a su interfaz MIPI y funcionalidad táctil integrada, el módulo reduce la complejidad del sistema manteniendo un alto rendimiento. La combinación de compatibilidad con circuitos integrados de controlador consolidados y conectividad estandarizada permite ciclos de desarrollo eficientes y un funcionamiento fiable a largo plazo.Conclusión
El módulo LCD TFT circular de 3,4 pulgadas y 800×800 píxeles demuestra una integración bien pensada
