Description du produit

Description du produit

Le module d'affichage Micro-OLED 0,39 pouce (1024x768) est un micro-écran ultra-compact et haute résolution conçu pour les lunettes thermiques tactiques, les optiques de vision nocturne, les viseurs électroniques (EVF) et les systèmes de réalité augmentée (AR). Pesant seulement 1 g, cet écran offre une clarté optique exceptionnelle tout en minimisant le poids total de l'appareil.

Disponible en version couleur (Full Color) ainsi qu'en versions monochromes haute luminance (blanc, vert et rouge), cet écran atteint des niveaux de luminosité impressionnants allant jusqu'à 10 000 cd/m² en mode monochrome. Grâce à la prise en charge d'un taux de rafraîchissement élevé (jusqu'à 120 Hz), à la gradation PWM intégrée, au contrôle I2C et à l'inversion d'image horizontale/verticale, il s'adapte parfaitement aux applications extérieures, industrielles et tactiques.

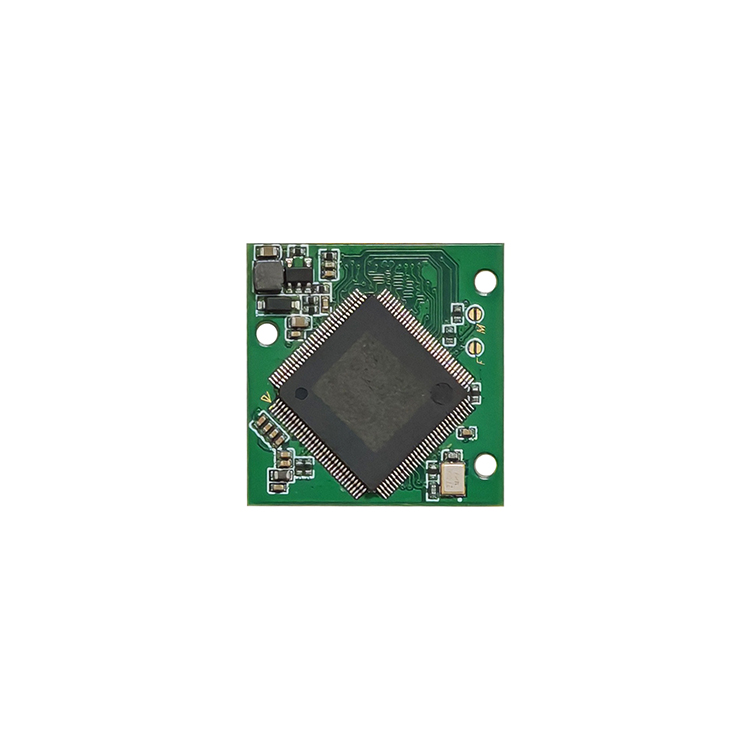

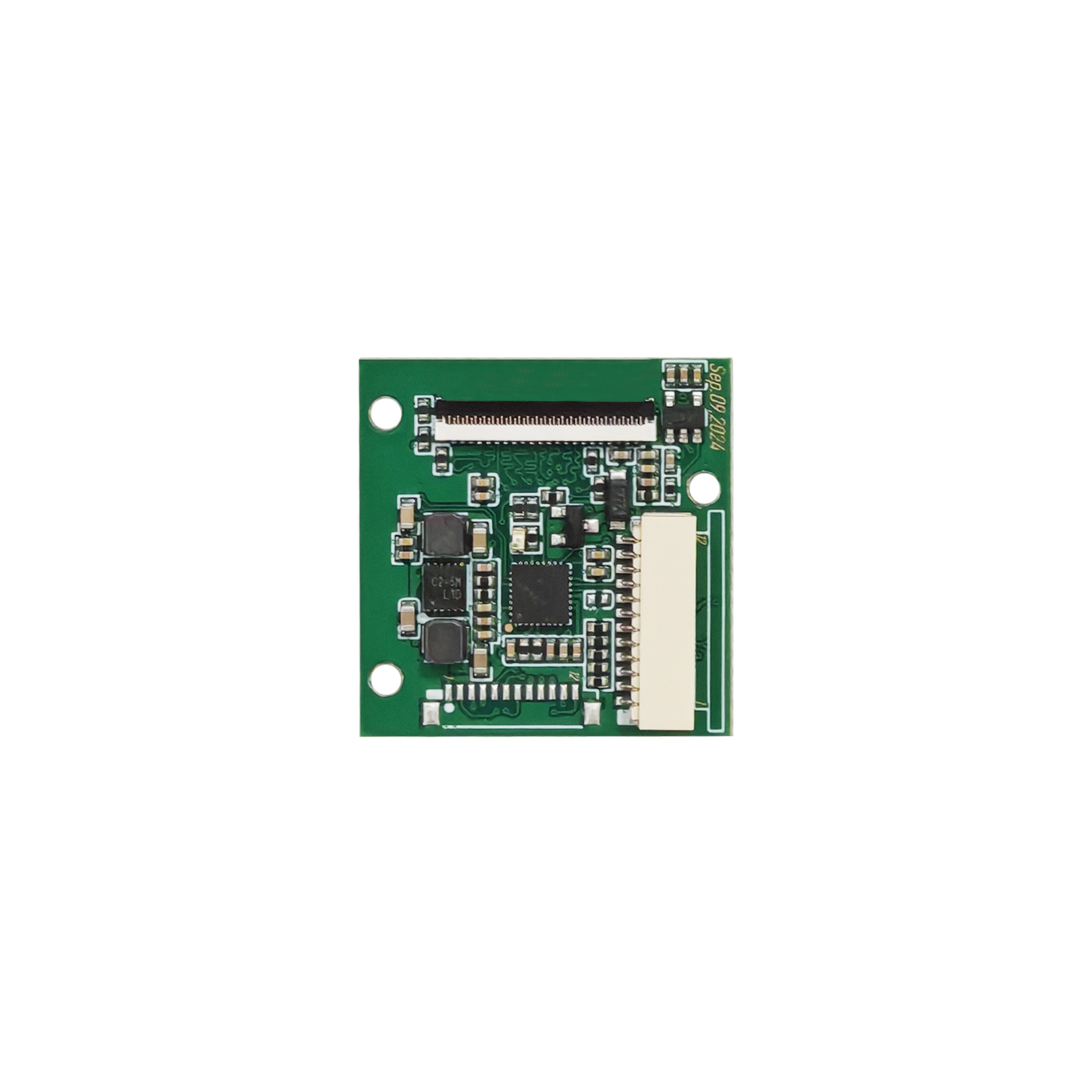

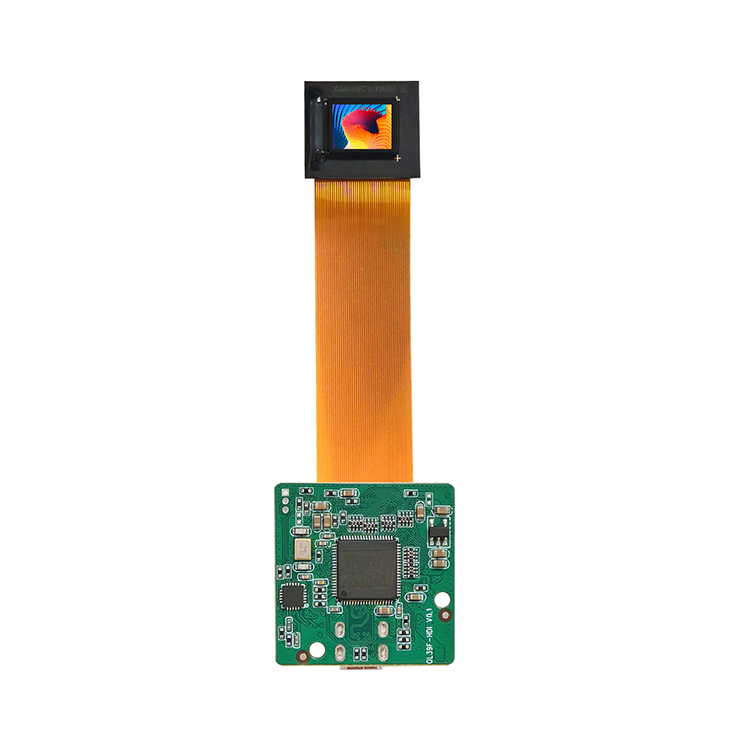

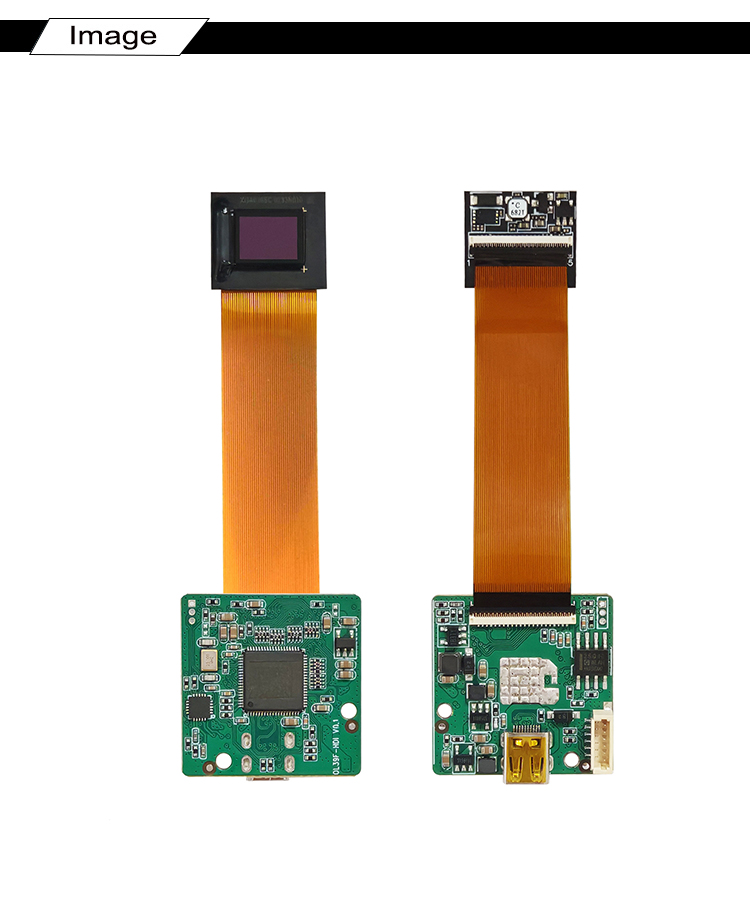

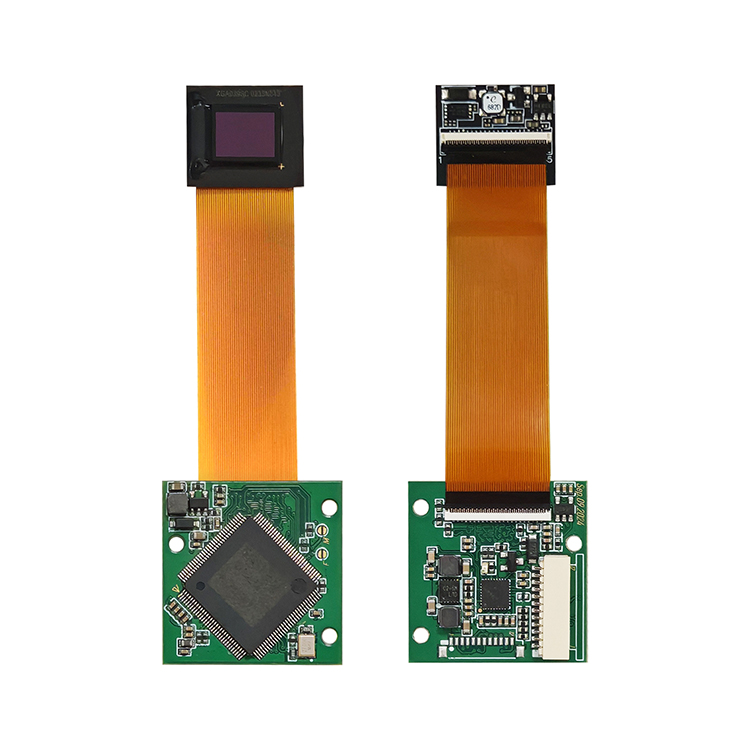

Pour faciliter le prototypage, des cartes de pilotage HDMI et CVBS « plug-and-play » sont proposées pour une évaluation rapide du système.

Spécifications générales

Item	Parameter Details
Model No.	LXR039XGA
Display Type	Full Color / Monochrome White / Monochrome Green / Monochrome Red
Resolution	1024 × 768 (Active Pixels: 1040 × 784, XGA)
Pixel Size	7.8 μm × 7.8 μm
Pixel Array	RGB Vertical Stripe
Active / View Area	8.1325 mm × 6.1779 mm (0.393" Diagonal)
Module Outline Dimension	16.6 mm × 14.2 mm × 3.3 mm
Operating Voltage (Power Supply)	Digit Core: DC 1.8V @ Max 15mA / OLED Array: DC 5.0V @ Max 150mA
Gray Level	256 Levels (Lv.256)
Video Interface	24-bit RGB / 24-bit or 16-bit YCbCr / 8-bit Mono
Frame Refresh Rate	25 Hz ~ 120 Hz
Contrast Ratio	> 10,000 : 1
Luminance Uniformity	> 90%
Typical Luminance	Full Color: 500 cd/m² | Mono White: 500 cd/m² | Mono Green: 10,000 cd/m² | Mono Red: 10,000 cd/m²
Chromaticity Coordinate (CIE x, y)	Full Color / Mono White: CIE-x: 0.31±0.05, CIE-y: 0.33±0.05 | Mono Green: CIE-x: 0.21±0.05, CIE-y: 0.70±0.05 | Mono Red: CIE-x: 0.63±0.05, CIE-y: 0.33±0.05
Lifetime	20,000 Hours
Operating Temperature	-40°C to +65°C
Storage Temperature	-55°C to +90°C
Net Weight	1g

Caractéristiques principales

Options multicolores : Disponible en versions couleur (RGB) et monochromes haute luminance (blanc, vert et rouge) pour s'adapter à différents environnements optiques.

Luminance exceptionnelle : Offre une luminosité élevée allant jusqu'à 10 000 cd/m² (monochrome vert et rouge) et 500 cd/m² (couleur et blanc), avec une uniformité supérieure à 90 % et un rapport de contraste supérieur à 10 000:1.

Taux de rafraîchissement ultra-rapide de 120 Hz : Prend en charge une plage dynamique de rafraîchissement allant de 25 Hz à 120 Hz, assurant une lecture vidéo fluide sans flou de mouvement.

Ultra-léger et compact : Pèse seulement 1 g avec des dimensions de structure de 16,6 mm × 14,2 mm × 3,3 mm ; idéal pour... dispositifs montés sur la tête sensibles au poids.

Prise en charge complète des signaux et des interfaces : compatible avec les entrées RVB 24 bits, YCbCr 24/16 bits et monochrome 8 bits ; intègre le protocole I2C, la gradation PWM, la luminosité adaptative et la fonction miroir d'image.

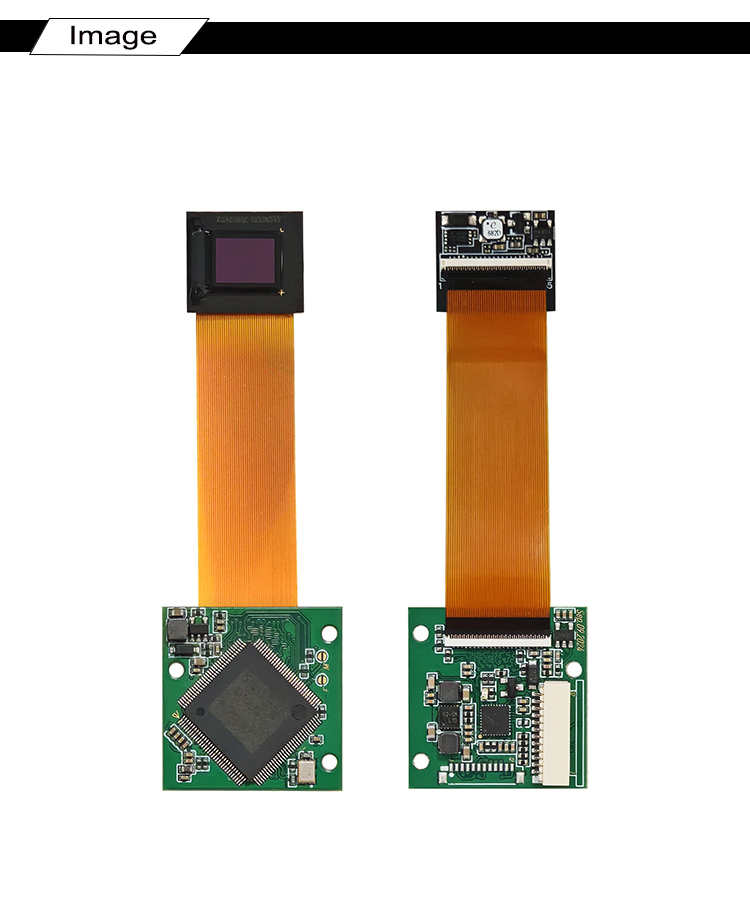

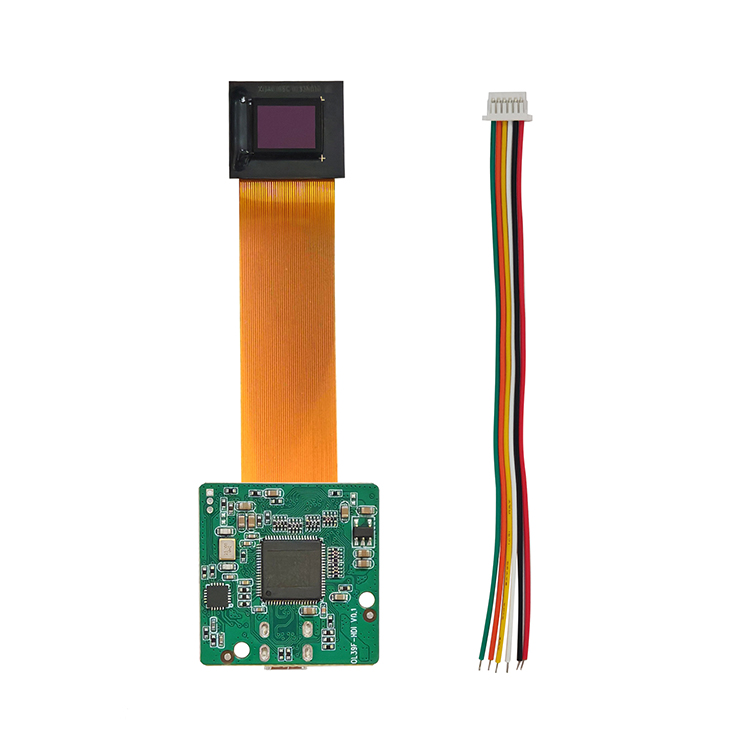

Kits de cartes de pilotage « clés en main » : cartes de pilotage HDMI et CVBS prêtes à l'emploi pour une intégration matérielle et une évaluation rapides.

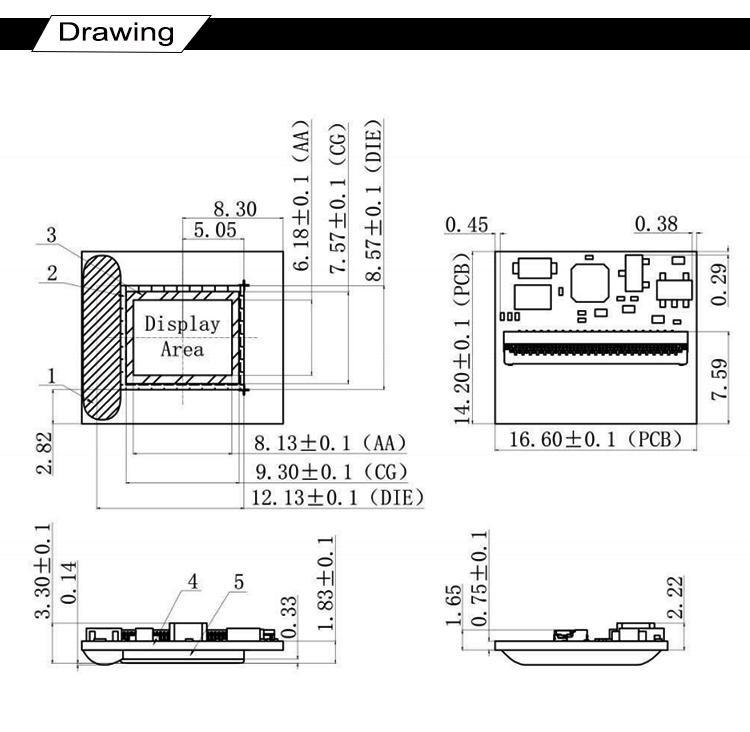

PLAN

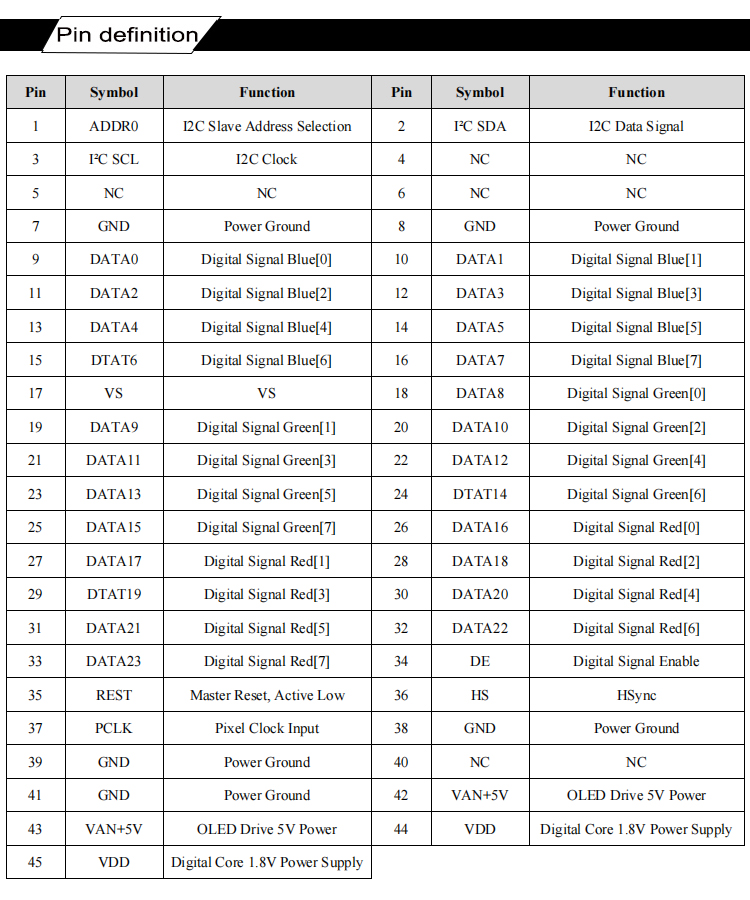

FONCTION DES BROCHES DE L'INTERFACE

Principales applications

Viseurs thermiques tactiques et optiques de vision nocturne (haute luminosité vert/rouge)
Viseurs électroniques (EVF) pour caméras et inspection industrielle
Visuels de tête (HMD) et lunettes de réalité augmentée (RA) légères
Instruments optiques portables et vestimentaires (notamment pour l'endoscopie)
