Description du produit

Description du produit

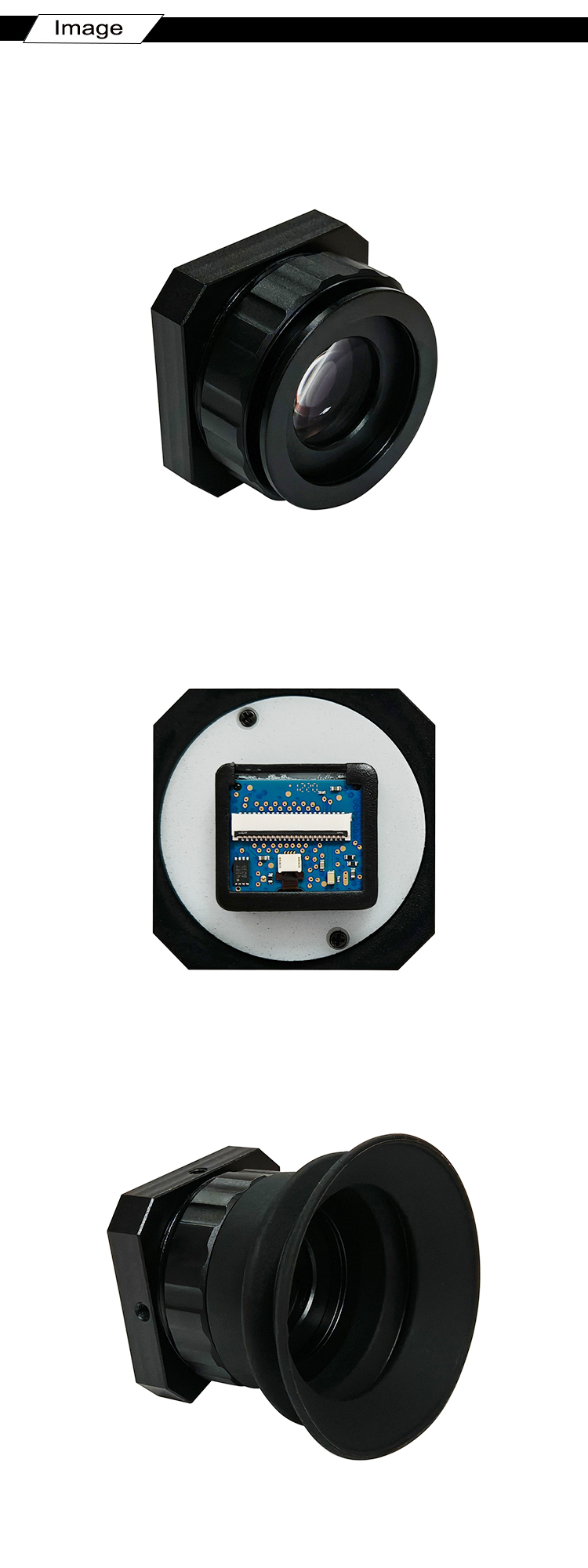

Le kit intégré de micro-écran OLED de 0,39 pouce est un module de visualisation compact et performant, conçu principalement pour les viseurs électroniques (EVF).Le kit de micro-écran FLCOS 0,4 pouce est un micro-moteur optique haute performance « plug-and-play », conçu pour les lunettes intelligentes de nouvelle génération, les lunettes de visée thermique, les dispositifs de vision nocturne et les systèmes de réalité augmentée (RA). Ce kit intégré associe la dalle FLCOS de 0,4 pouce FL09S, un prisme optique grossissant (x12,5) de haute précision et une carte de pilotage HDMI compacte, offrant ainsi une solution visuelle complète et prête à l'emploi.

Reposant sur la technologie avancée d'affichage réfléchissant FLCOS (cristaux liquides ferroélectriques sur silicium), ce module offre une résolution nette de 1280 (RVB) × 960 pixels avec un pas de pixel fin de 6,35 μm. L'affichage réfléchissant garantit des images à fort contraste, une profondeur de couleur riche sur 24 bits (16,78 millions de couleurs) et des temps de réponse extrêmement rapides (jusqu'à 540 Hz), ce qui le rend idéal pour visualiser des mouvements rapides sans distorsion ni flou d'image.

Le prisme optique sur mesure (modèle OP-FL12.5) est fabriqué en métal et en verre optique durables ; il présente une distorsion optique inférieure à 1 % et offre une large plage de réglage dioptrique (de -500 à +400). Grâce à l'interface de pilotage HDMI conviviale (prenant en charge les formats RVB888/YCbCr), les ingénieurs et les développeurs de produits peuvent réduire considérablement les cycles de R&D et accélérer la mise sur le marché.

Spécifications générales

Category	Parameter	Specification
Display Panel	Model No.	FL09S
	Display Technology	FLCOS (Ferroelectric LC on CMOS, Reflective)
	Display Size	0.4 inches (10.16 mm Diagonal)
	Active Area	8.127 × 6.095 mm
	Resolution	1280 (RGB) × 960
	Luminance	220 cd/m² (Typical, Color)
	Contrast Ratio	150:1 (Typical)
	Pixel Pitch	6.35 μm
	Color Depth	16.78 Million Colors (8-bit)
	Refresh Rate	60Hz / 540Hz (NTSC), 50Hz / 450Hz (PAL)
Optical Lens	Lens Model	OP-FL12.5
	Magnification	12.5X
	Focal Length	20 mm
	Entrance Pupil Diameter	6 mm
	Exit Pupil Distance	26 mm
	Optical Distortion	< 1%
	Diopter Adjustment	-500 to +400 (Diopter)
	Lens Construction	Metallic + Glass
	Mount	M29 * 0.75
	Focus / Iris Operation	Manual Focus / Fixed Iris
	Lens Weight	55 g
	Lens Outer Dimension	Φ 38.5 × 41 mm
System & Driver	Interface Board	HDMI Board (Plug-and-Play)
	Input Format	RGB888 / YCbCr (4:4:4)
	Display Operating Temp.	-10°C to 70°C
	Lens Operating Temp.	-20°C to 80°C

Caractéristiques principales

• Solution intégrée clé en main : système optique complet pré-assemblé comprenant un écran FLCOS de 0,4 pouce (1280x960), une carte de pilotage HDMI dédiée et un prisme optique grossissant (x12,5).
• Images nettes et haute résolution : résolution SVGA+ (1280x960) avec un pas de pixel fin de 6,35 μm et 16,78 millions de couleurs réelles pour un rendu optique d'une grande clarté.
• Technologie FLCOS ultra-rapide : utilise la technologie des cristaux liquides ferroélectriques sur silicium, offrant des temps de réponse inférieurs à la milliseconde et une prise en charge de taux de rafraîchissement très élevés (jusqu'à 540 Hz).
• Interface HDMI « Plug-and-Play » : la carte de pilotage accepte les signaux vidéo standard RVB888 / YCbCr via HDMI, facilitant ainsi le prototypage et l'intégration en production de masse.
•  Système optique de qualité industrielle : conception haut de gamme combinant métal et verre, offrant un fort grossissement (12,5x), une distorsion optique extrêmement faible (< 1 %) et une large plage de réglage dioptrique (de -500 à +400).

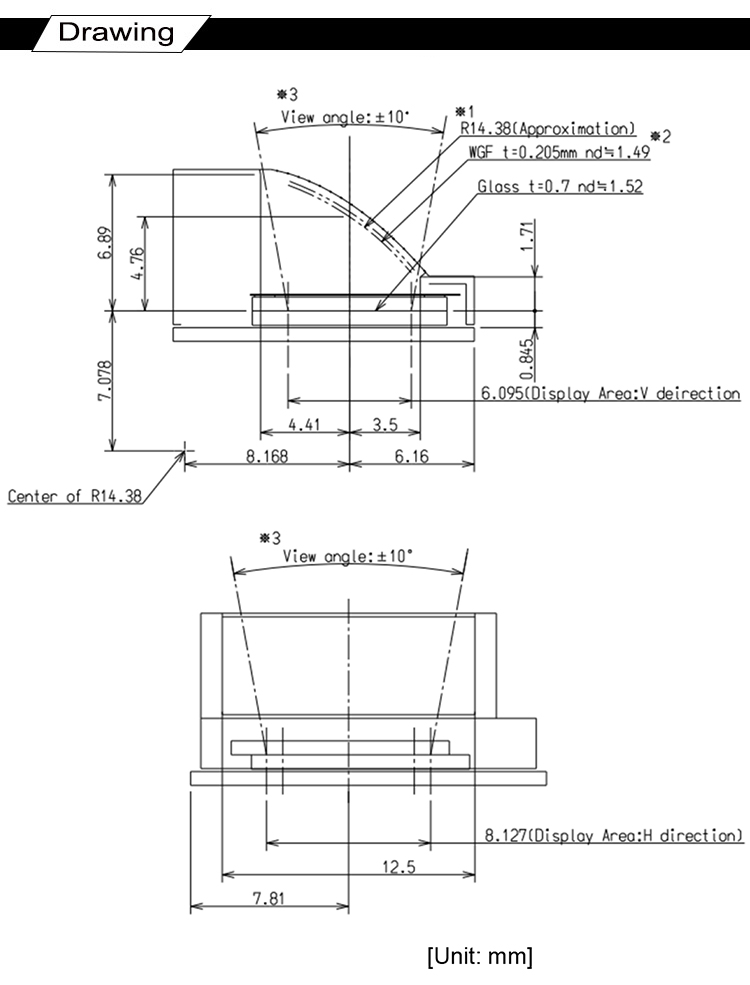

SCHÉMA

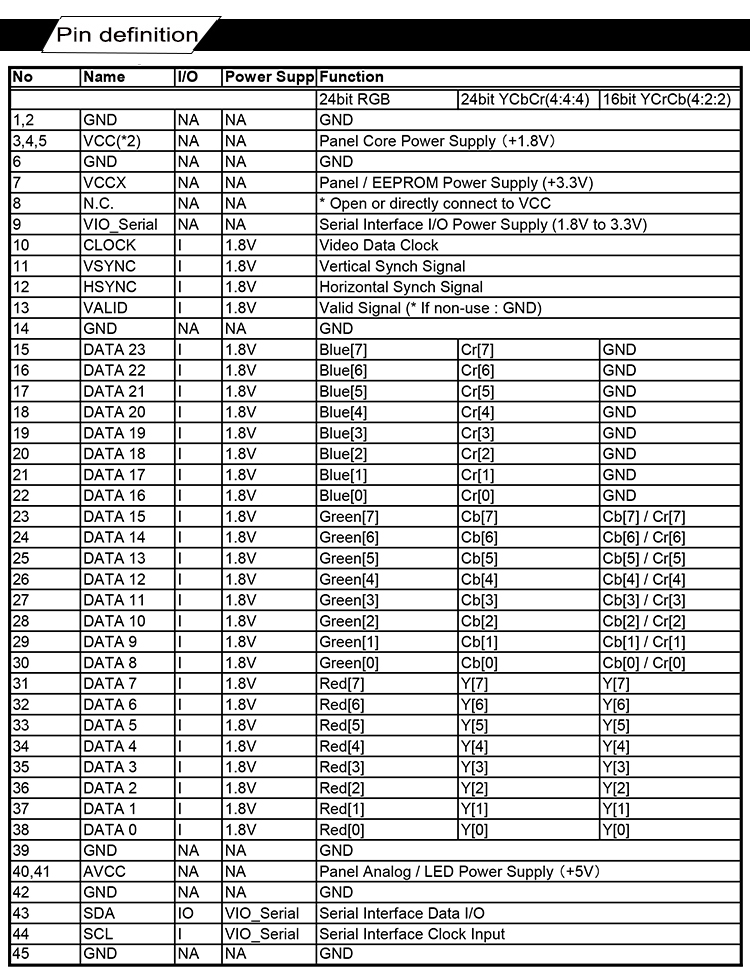

FONCTION DES BROCHES DE L'INTERFACE
