Description du produit
Description du produit

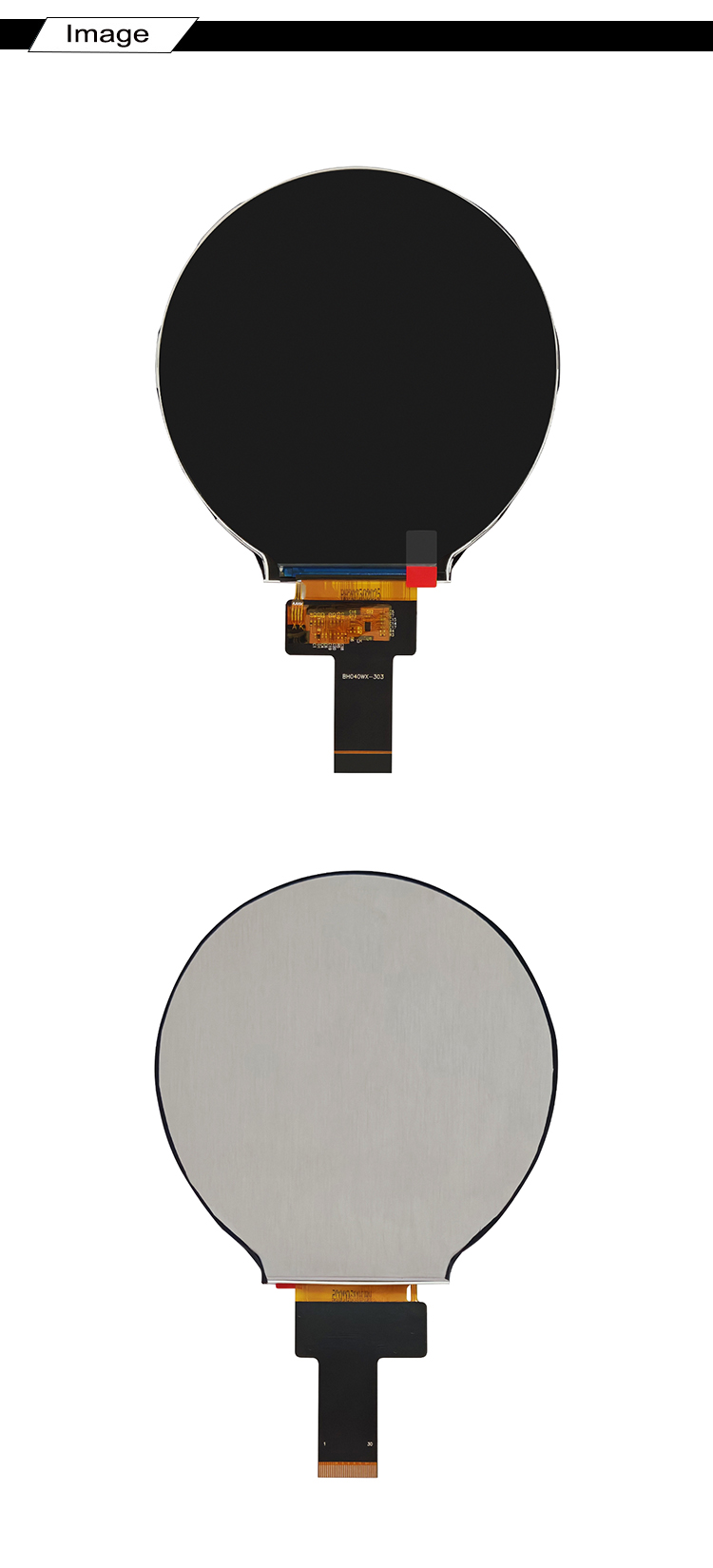

Le modèle HICENDA HT040WX-303-1007V1-HDMI est un module d'affichage LCD TFT circulaire de 4,0 pouces de qualité industrielle, conçu pour des applications embarquées à haute fiabilité, des interfaces de commande en extérieur et des équipements OEM spécialisés. Doté d'une résolution nette de 720 x 720 et d'un rétroéclairage ultra-lumineux de 1500 cd/m², cet écran rond garantit une qualité visuelle exceptionnelle et une lisibilité totale en plein soleil, même dans des conditions d'éclairage extérieur intense.Conçu pour une intégration système fluide, ce module est accompagné d'une carte de pilotage HDMI haute performance, offrant aux ingénieurs matériels et aux fabricants d'équipements une interface simple de type « plug-and-play ». Supportant une large plage de températures de fonctionnement industrielles (de -30 °C à +80 °C), un rapport de contraste de 1200:1 et des angles de vision complets, il assure des performances stables pour les panneaux de bornes de recharge pour VE, les tableaux de bord marins, les cadrans d'équipements médicaux et les commandes de machines lourdes. Nous proposons des modifications de carte sur mesure, des options de connecteurs et une production en volume pour nos clients B2B internationaux.
Spécifications générales
| Category | Feature | Specification |
| Model Info | Model No. | HT040WX-303-1007V1 |
| Characteristics | Size | 4.0 inch |
| Resolution | 720 (horizontal)x 720 (vertical) | |
| Interface | 4-Lane MIPI | |
| Connect Type | Connector | |
| Pin No. | 30P | |
| Color Depth | 16.7M | |
| Technology Type | a-Si | |
| Pixel Pitch | 0.047 x 0.047 mm | |
| Pixel Configuration | R.G.B. Vertical Stripe | |
| Display Mode | Normally Black | |
| LCD Driver IC | JD9365DA | |
| Viewing Direction | ALL | |
| Gray Scale Inversion | ALL | |
| Luminance | 1500 cd/m2 | |
| Contrast Ratio | 1200:1 | |
| Operating Temperature | -30 ~ 80℃ | |
| Storage Temperature | -30 ~ 85℃ | |
| Mechanical | LCM (W x H x D) | 107.605x111.865x 3.8 mm |
| Active Area (W x H) | 101.52 x 101.52 x mm | |
| With / Without TSP | Without TSP | |
| Weight | TBD | |
| LED Numbers | 10 LED |
Caractéristiques principales
Conception circulaire industrielle : Écran circulaire ultra-compact de 4,0 pouces avec une résolution haute densité de 720x720 pour les interfaces industrielles OEM.
Rétroéclairage de 1500 nits lisible en plein soleil : Le rétroéclairage LED à haute luminance assure une visibilité optimale dans les environnements extérieurs très lumineux et en plein soleil. Solution de pilotage HDMI intégrée : carte d'interface HDMI « plug-and-play » réduisant les délais de R&D et simplifiant l'intégration dans les systèmes embarqués.
Plage de fonctionnement industriel étendue : conçue pour les environnements exigeants, assurant une fiabilité optimale de -30 °C à +80 °C.
Angles de vision larges et contraste élevé : rapport de contraste de 1200:1, mode d'affichage « Normally Black » et angles de vision complets (ALL) pour une reproduction d'image homogène.

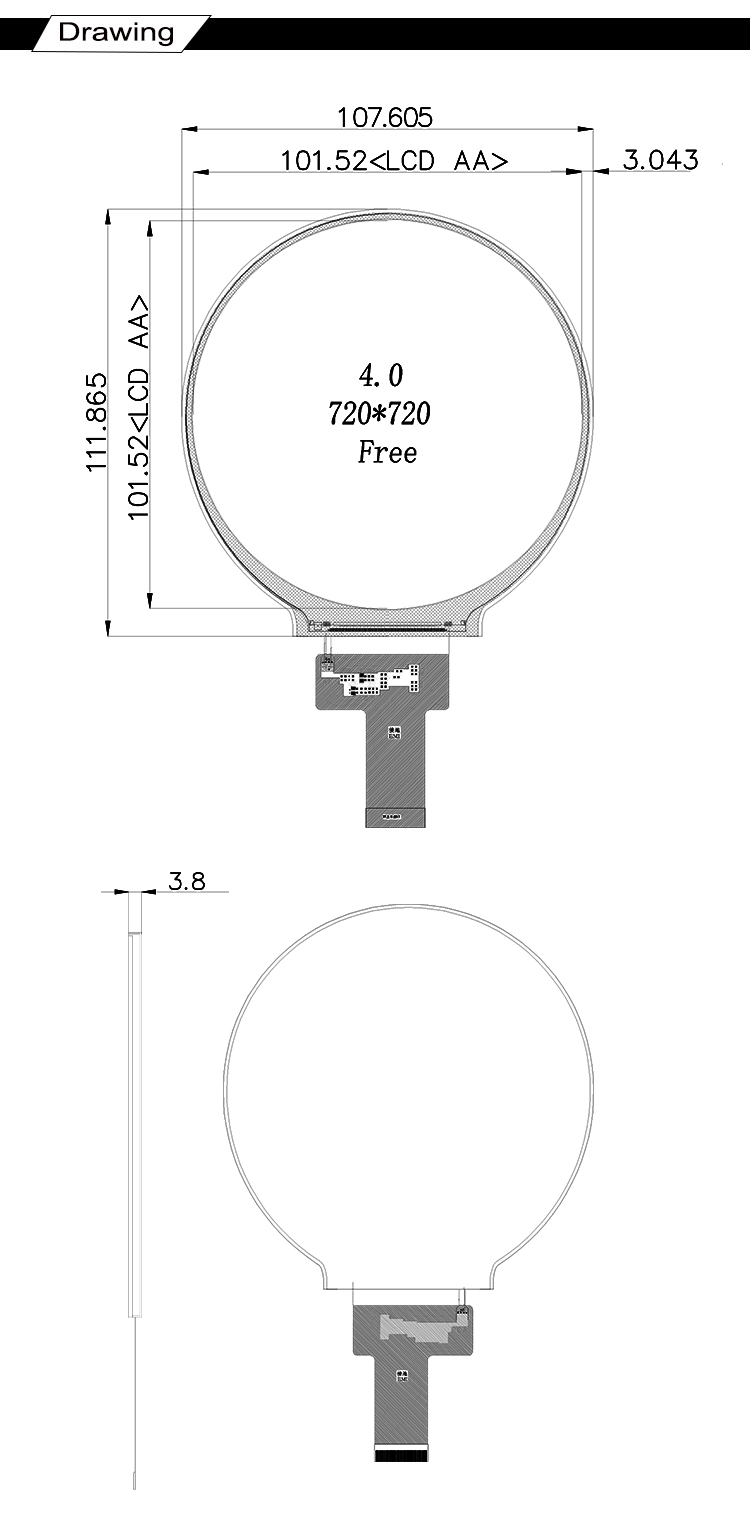

Schéma

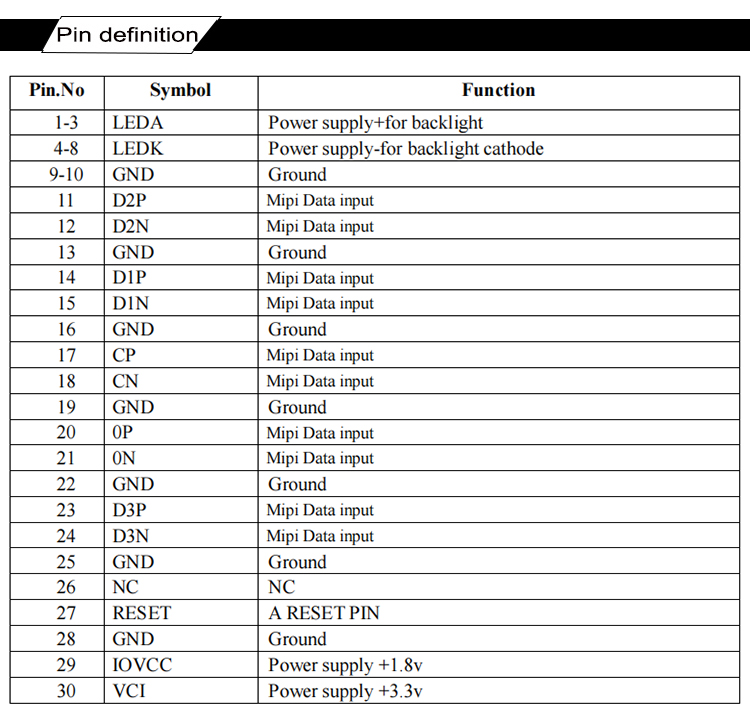

Fonction des broches d'interface
