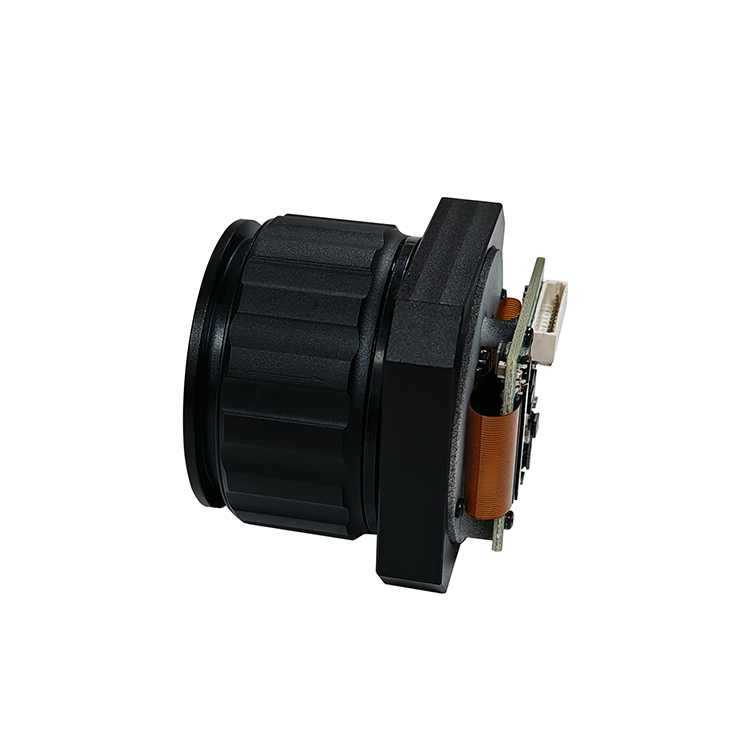

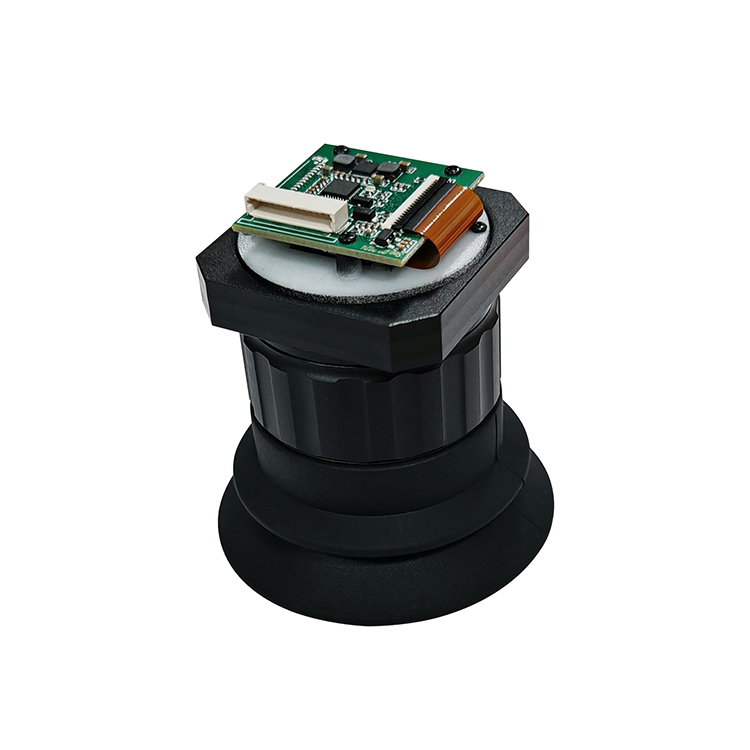

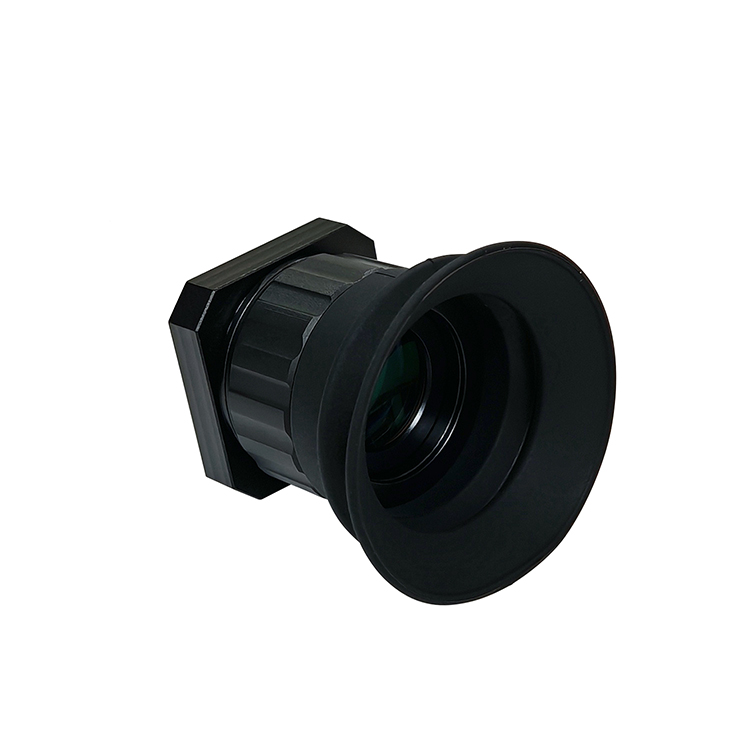

Le kit intégré de micro-écran OLED de 0,39 pouce est un module de visualisation compact et performant, conçu principalement pour les viseurs électroniques (EVF).
Le kit de micro-écran intégré décrit ici s'articule autour d'un micro-écran OLED de 0,39 pouce, conçu pour les systèmes de visualisation compacts tels que les viseurs électroniques (EVF) et les dispositifs de réalité augmentée/virtuelle (AR/VR) portés à l'œil. Le module offre une résolution haute densité de 1024 × 768 pixels au sein d'une zone active de 7,92 × 6,00 mm, atteignant ainsi une densité de pixels de 3255 PPI. Avec une luminance typique de 500 cd/m², un taux de contraste supérieur à 10 000:1 et la prise en charge de multiples formats vidéo numériques, ce kit allie une capacité d'imagerie précise à une solution de pilotage intégrant le signal CVBS, offrant ainsi une voie pratique pour un déploiement rapide du système.
Spécifications générales
|
|---|
Architecture du micro-écran et performances optiques
Le micro-écran adopte la technologie OLED-sur-silicium, permettant d'atteindre une densité de pixels élevée dans un encombrement minimal. La disposition des pixels en bandes verticales RGB assure une reproduction fidèle des couleurs, tandis que le pas de point fin de 7,5 μm garantit un rendu d'image détaillé, essentiel pour la visualisation à proximité de l'œil.
Qualité d'image et caractéristiques de luminance
Avec un niveau de luminance de 500 cd/m², l'écran maintient une luminosité adéquate pour les systèmes optiques clos, tels que les modules EVF et les optiques de réalité augmentée. Le taux de contraste, supérieur à 10 000:1, contribue à l'obtention de noirs profonds et d'une plage dynamique étendue, ce qui s'avère particulièrement bénéfique dans les applications immersives. La méthode de balayage progressif, associée à un taux de rafraîchissement de 60 Hz, assure un affichage stable avec un minimum d'artefacts de mouvement, garantissant ainsi une expérience de visionnage confortable lors des scènes dynamiques.
Intégration électrique et compatibilité des signaux
Le module est conçu pour offrir une compatibilité de signaux flexible, lui permettant de s'interfacer avec diverses sources vidéo via des voies numériques et analogiques.
Entrée et traitement vidéo
L'écran prend en charge :
· Une entrée RVB parallèle sur 24 bits
· Une entrée numérique YCbCr sur 24 bits
· Une entrée YCbCr sur 16 bits (format 4:2:2)
De plus, la carte CVBS intégrée simplifie la conception du système en permettant une connexion directe aux sources vidéo composites, un atout particulièrement avantageux pour les systèmes existants ou les environnements de prototypage rapide.
Amélioration et contrôle du signal
Une unité interne de traitement du signal assure les fonctionnalités suivantes :
· Réglage du contraste
· Mise à l'échelle de l'entrée 8 bits avec sortie en niveaux de gris sur 10 bits via conversion numérique-analogique (N/A)
· Effet miroir (inversion) horizontal et vertical de l'image
Une interface série à 2 fils est implémentée pour la configuration et le contrôle, permettant une communication efficace avec les processeurs hôtes.
Conception mécanique et flexibilité d'intégration

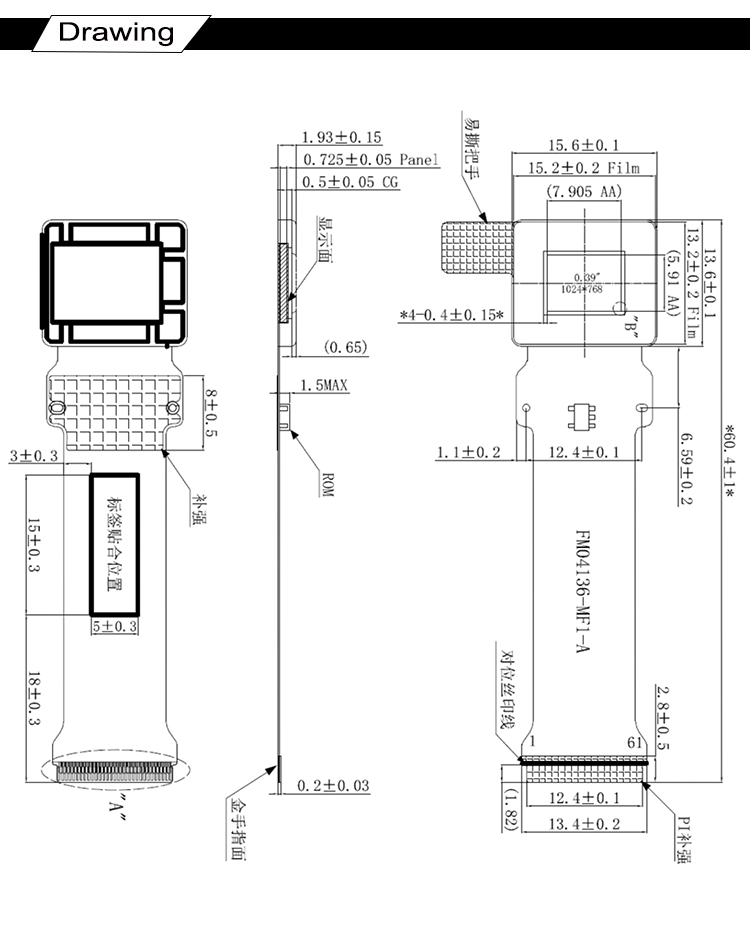

La conception structurelle compacte répond aux exigences des systèmes optiques portatifs (wearables) et embarqués. La dalle d'affichage mesure 11,72 × 8,41 mm, tandis que le module complet — incluant le circuit imprimé flexible (FPCA) — présente des dimensions de 50,4 × 15,6 × 2,0 mm.
Fiabilité environnementale
Conçu pour opérer dans des conditions exigeantes, le module fonctionne de manière fiable sur une plage de température allant de -40 ℃ à +65 ℃, avec une tolérance de stockage s'étendant de -55 ℃ à +80 ℃. Cette robustesse le rend adapté aux applications relevant aussi bien de l'électronique grand public que des dispositifs industriels spécialisés ou destinés à un usage en extérieur.
Fonctionnalités pour l'intégration AR/VR
Capacités de traitement vidéo numérique
Le module intègre une interface visuelle numérique prenant en charge de multiples formats d'entrée, ce qui permet une intégration transparente avec les plateformes de traitement contemporaines. L'inclusion de fonctionnalités d'amélioration des niveaux de gris et de réglage du contraste garantit une adaptabilité aux exigences variées des systèmes optiques.
Orientation et ajustement de l'image
Les fonctions intégrées d'effet miroir horizontal et vertical simplifient la conception du chemin optique, en particulier dans les systèmes de réalité augmentée (AR) et virtuelle (VR) où l'inversion de l'image est souvent requise en raison de la configuration des lentilles.
SCHÉMA

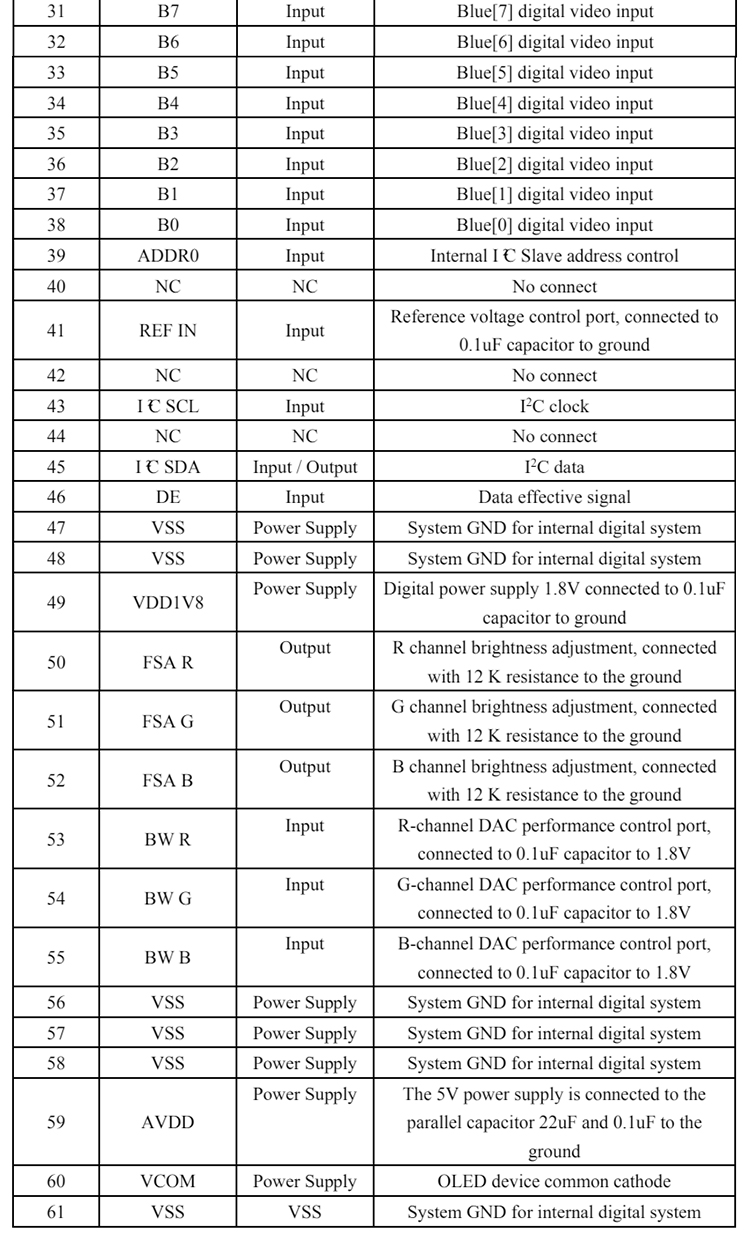

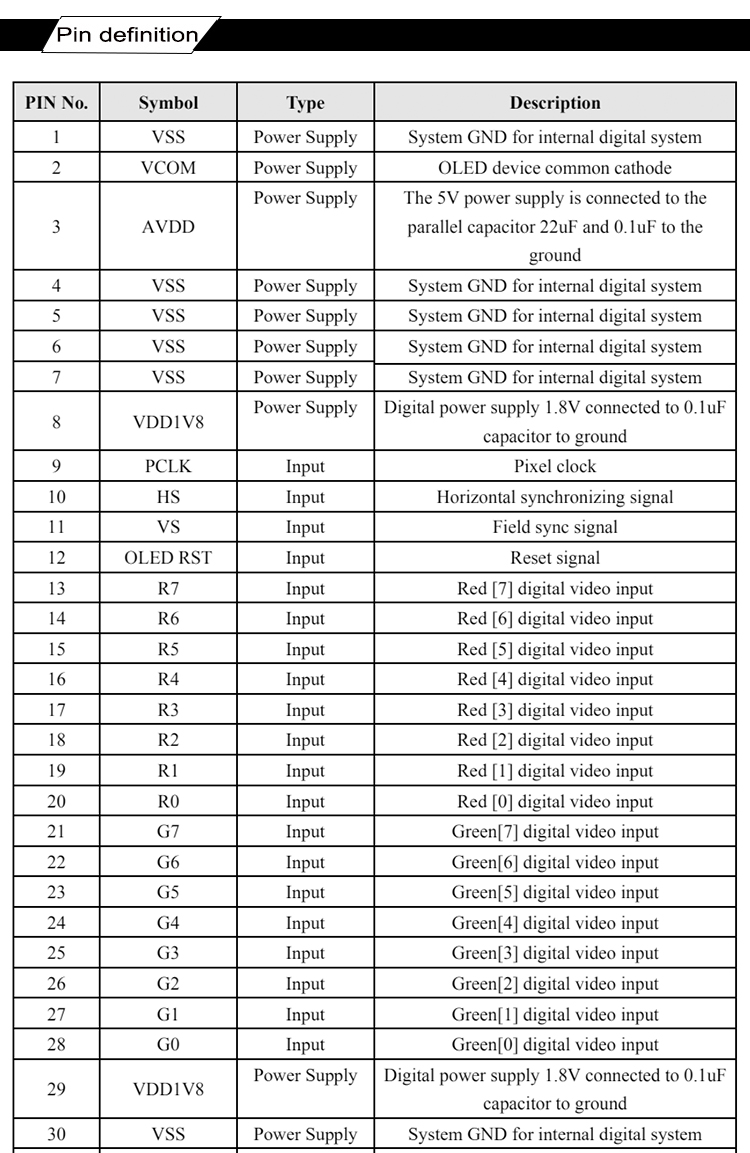

FONCTION DES BROCHES DE L'INTERFACE
Perspective applicative
Ce kit intégré, doté d'un micro-écran OLED de 0,39 pouce, est particulièrement adapté aux applications suivantes :
· Visiocasques de réalité augmentée (RA)
· Moteurs optiques compacts pour la réalité virtuelle (RV)
· Viseurs électroniques (EVF)
· Systèmes portables d'inspection et d'imagerie
Sa combinaison d'une haute densité de pixels, de formats d'entrée flexibles et d'une intégration compacte en fait un choix judicieux pour les solutions d'affichage de proximité (near-eye) de nouvelle génération.
Conclusion
Le module de micro-écran HGM0XGA039136A, complété par une carte d'interface intégrant le signal CVBS, offre un équilibre raffiné entre performance et efficacité d'intégration. Son architecture OLED haute résolution, associée à une compatibilité de signal robuste et à une résilience environnementale, constitue une base fiable pour les systèmes visuels avancés, tant dans le domaine professionnel que grand public.
