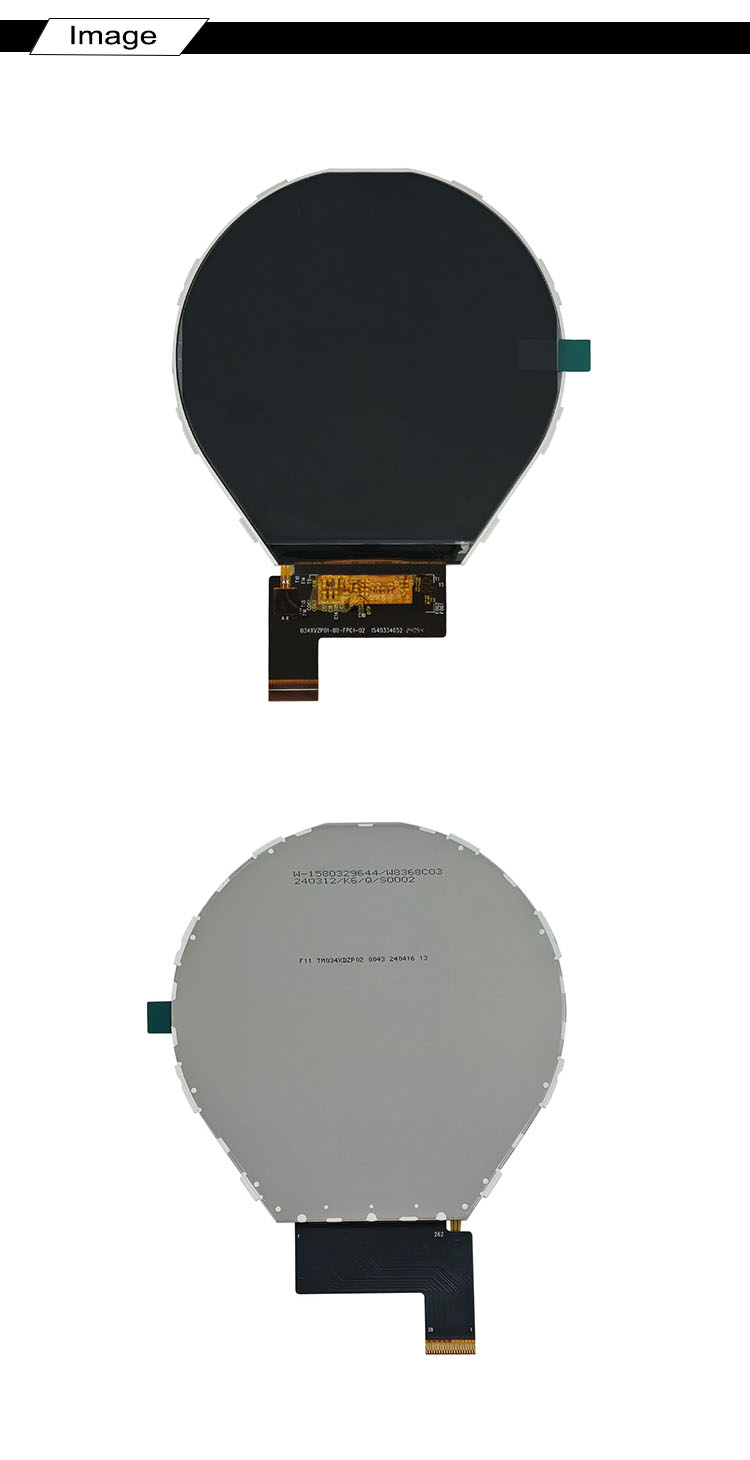

HICENDA : Le module LCD TFT circulaire 3,4 pouces, modèle HG034XDZP02, offre une résolution RVB de 800 x 800 dans un format rond compact, grâce à la technologie TFT transmissive a-Si et une dalle IPS. Doté du circuit intégré de pilotage ILI9881C et d'une interface MIPI à 3 voies, cet écran prend en charge l'affichage couleur avec 16,7 millions de couleurs. Son écran tactile intégré, son profil fin et sa plage de températures de fonctionnement stable en font une solution idéale pour les applications exigeant à la fois une clarté visuelle optimale et une conception élégante.

Spécifications générales

Parameter	Specification
Model No.	HG034XDZP02
Display Size	3.4 inches (circular)
Resolution	800 (RGB) × 800
Display Type	Transmissive TFT (a-Si)
Viewing Direction	IPS (Wide Viewing Angle)
Active Area	87.6 × 87.6 mm
Outline Dimensions	96.6 × 99.0 × 2.45 mm
Color Depth	16.7 Million Colors
Pixel Configuration	RGB Vertical Stripe
Driver IC	ILI9881C
Interface	MIPI 3-Lane
Display Mode	Normally Black
Backlight	8 White LEDs
Touch Panel	Integrated (With TSP)
Connector	39 Pins
Operating Temperature	-20°C to +70°C
Storage Temperature	-30°C to +80°C

Conception structurelle et géométrie de l'écran

Zone active circulaire aux dimensions équilibrées

Ce module présente une configuration d'affichage véritablement circulaire, avec une zone active de 87,6 × 87,6 mm. Cette géométrie permet des interfaces utilisateur symétriques, particulièrement adaptées aux applications telles que les systèmes domotiques, les objets connectés et les tableaux de bord, où l'esthétique circulaire améliore l'ergonomie.

Ses dimensions globales de 96,6 × 99,0 × 2,45 mm témoignent d'une conception compacte et discrète. Malgré sa faible épaisseur, le module conserve une intégrité structurelle et une grande flexibilité d'intégration grâce à son connecteur à 39 broches.

Disposition des pixels et homogénéité visuelle

L'écran adopte une configuration de pixels à bandes verticales RVB, garantissant un rendu des couleurs précis et une distribution uniforme de la luminance. Avec une résolution de 800 × 800 pixels, le module offre une densité de pixels élevée, permettant des interfaces graphiques détaillées et une iconographie fluide.

Performances optiques et caractéristiques d'affichage

Technologie IPS avec angles de vision larges

Grâce à la technologie IPS (In-Plane Switching), le module assure une couleur et une luminosité constantes, quel que soit l'angle de vision. Cette caractéristique est particulièrement avantageuse dans les environnements multi-utilisateurs ou les installations où l'écran peut être utilisé depuis différentes positions.

Mode normalement noir et profondeur des couleurs

En mode normalement noir, l'écran offre un contraste amélioré et des noirs plus profonds, contribuant à une meilleure lisibilité et à une plus grande profondeur visuelle. La profondeur de 16,7 millions de couleurs permet des transitions fluides et une reproduction d'image éclatante, répondant ainsi aux exigences des interfaces modernes.

Interface électrique et intégration du pilote

Interface MIPI à 3 voies pour transmission de données haut débit

Ce module utilise une interface MIPI à 3 voies, offrant un transfert de données haut débit efficace, adapté aux écrans haute résolution. Cette interface réduit le nombre de broches tout en maintenant la bande passante, garantissant des mises à jour d'écran fluides et réactives.

Fonctionnalités du circuit intégré pilote ILI9881C

Le circuit intégré pilote ILI9881C intégré assure un contrôle précis de la synchronisation d'affichage, de la correction gamma et de la gestion de l'alimentation. Sa compatibilité avec les protocoles MIPI garantit une intégration simplifiée avec les processeurs et plateformes embarquées modernes.

Système de rétroéclairage et intégration tactile

Configuration du rétroéclairage LED blanc

Le système de rétroéclairage est composé de 8 LED blanches, offrant un éclairage uniforme sur l'écran circulaire. La structure TFT transmissive exploite ce rétroéclairage pour obtenir une luminosité stable et un rendu visuel constant.

Écran tactile intégré (TSP)

Ce module intègre un écran tactile permettant une interaction directe avec l'utilisateur. Cette intégration simplifie la conception du système en réduisant le besoin de composants tactiles supplémentaires, tout en conservant une réponse précise.

Fiabilité environnementale

Conçu pour un déploiement pratique, le module fonctionne dans une plage de températures allant de -20 °C à +70 °C, avec des conditions de stockage s'étendant de -30 °C à +80 °C. Ces spécifications garantissent des performances fiables dans diverses conditions environnementales, des appareils électroniques grand public aux applications semi-industrielles.

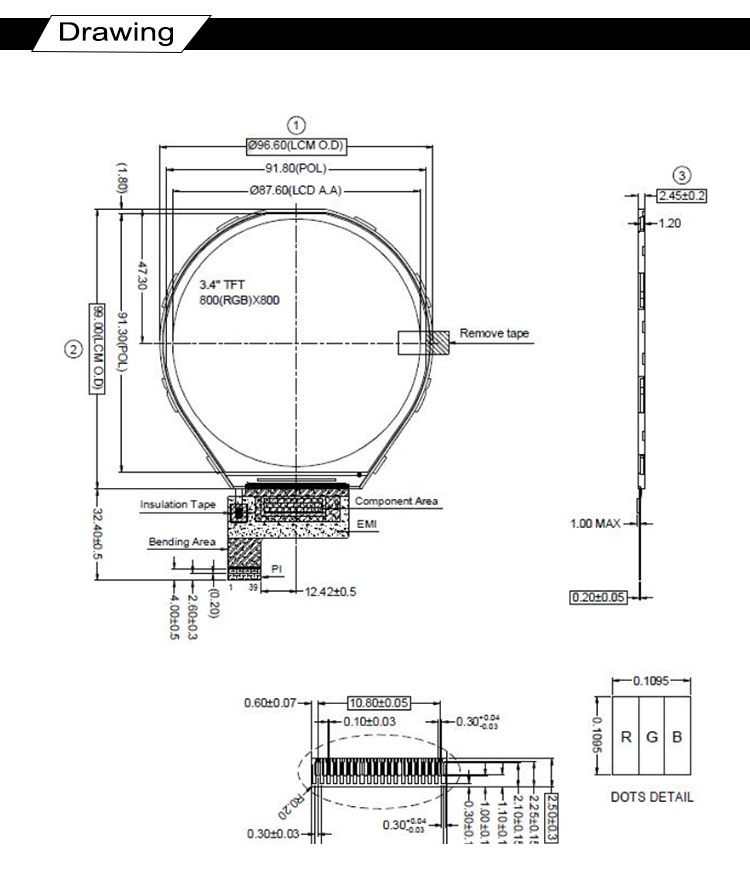

Schéma

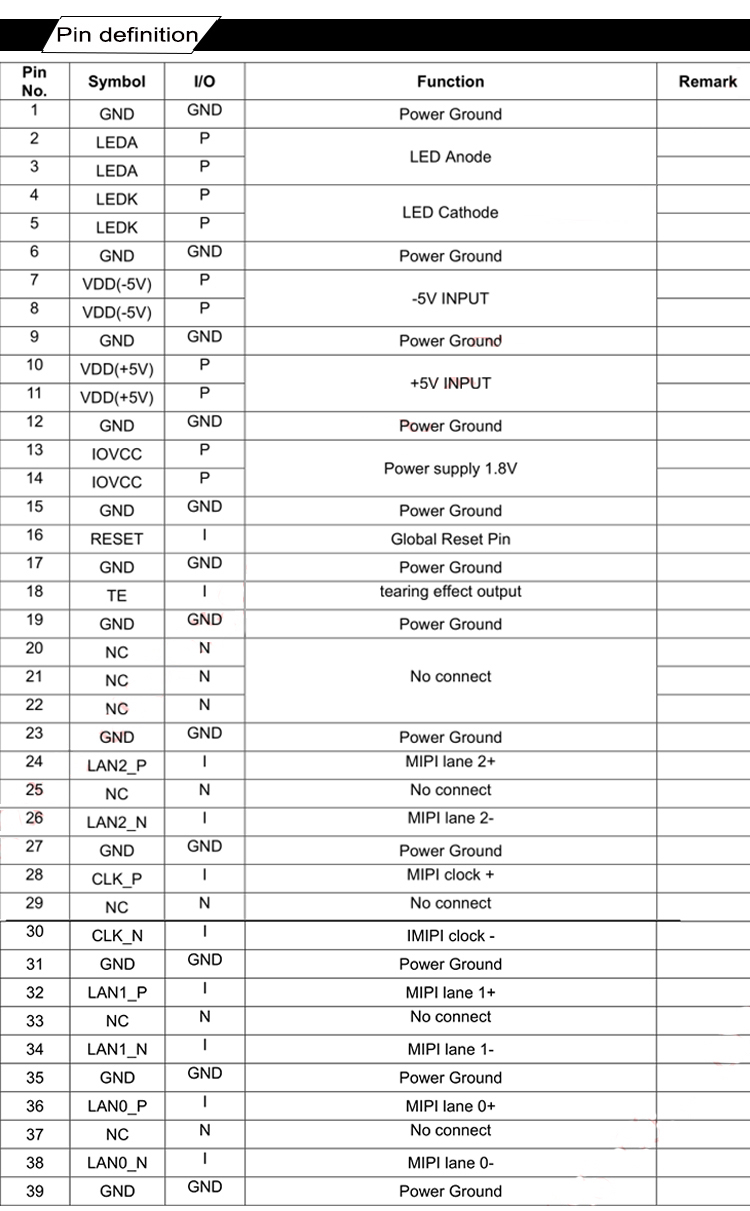

Fonction des broches d'interface

Perspectives d'application

Adaptabilité dans la conception d'interfaces modernes

Le format circulaire ouvre de nouvelles perspectives en matière de conception d'interfaces, notamment pour les applications tirant parti des agencements radiaux, telles que les thermostats intelligents, les tableaux de bord portables et les interfaces de commande automobile. La haute résolution garantit la netteté et la lisibilité des éléments graphiques, même complexes.

Efficacité d'intégration

Grâce à son interface MIPI et à sa fonctionnalité tactile intégrée, le module réduit la complexité du système tout en conservant des performances élevées. La prise en charge de circuits intégrés de pilotage éprouvés et la connectivité standardisée permettent des cycles de développement efficaces et un fonctionnement fiable à long terme.

Conclusion

Le module LCD TFT circulaire de 3,4 pouces (800 × 800 pixels) illustre une intégration réussie.
