Descrizione del prodotto

Descrizione del prodotto

Il modulo display Micro-OLED da 0,39 pollici (1024x768) è un microdisplay ultra-compatto ad alta risoluzione, progettato per ottiche termiche tattiche, sistemi di visione notturna, mirini elettronici (EVF) e sistemi di realtà aumentata (AR). Con un peso di appena 1 g, questo display offre un'eccezionale nitidezza ottica riducendo al minimo il carico complessivo del dispositivo.

Disponibile sia in versione a colori (Full Color) che monocromatica ad alta luminanza (bianco, verde e rosso), il display raggiunge livelli di luminosità impressionanti, fino a 10.000 cd/m² nelle modalità monocromatiche. Grazie al supporto per un'elevata frequenza di aggiornamento (fino a 120 Hz), al dimming PWM integrato, al controllo I2C e alla funzione di mirroring dell'immagine (orizzontale/verticale), garantisce un'adattabilità ottimale per applicazioni in esterni, industriali e tattiche.

Per semplificare la prototipazione del prodotto, sono disponibili schede driver "plug-and-play" HDMI e CVBS che consentono una rapida valutazione del sistema.

Specifiche generali

Item	Parameter Details
Model No.	LXR039XGA
Display Type	Full Color / Monochrome White / Monochrome Green / Monochrome Red
Resolution	1024 × 768 (Active Pixels: 1040 × 784, XGA)
Pixel Size	7.8 μm × 7.8 μm
Pixel Array	RGB Vertical Stripe
Active / View Area	8.1325 mm × 6.1779 mm (0.393" Diagonal)
Module Outline Dimension	16.6 mm × 14.2 mm × 3.3 mm
Operating Voltage (Power Supply)	Digit Core: DC 1.8V @ Max 15mA / OLED Array: DC 5.0V @ Max 150mA
Gray Level	256 Levels (Lv.256)
Video Interface	24-bit RGB / 24-bit or 16-bit YCbCr / 8-bit Mono
Frame Refresh Rate	25 Hz ~ 120 Hz
Contrast Ratio	> 10,000 : 1
Luminance Uniformity	> 90%
Typical Luminance	Full Color: 500 cd/m² | Mono White: 500 cd/m² | Mono Green: 10,000 cd/m² | Mono Red: 10,000 cd/m²
Chromaticity Coordinate (CIE x, y)	Full Color / Mono White: CIE-x: 0.31±0.05, CIE-y: 0.33±0.05 | Mono Green: CIE-x: 0.21±0.05, CIE-y: 0.70±0.05 | Mono Red: CIE-x: 0.63±0.05, CIE-y: 0.33±0.05
Lifetime	20,000 Hours
Operating Temperature	-40°C to +65°C
Storage Temperature	-55°C to +90°C
Net Weight	1g

Caratteristiche principali

Opzioni cromatiche multiple: Disponibile in versioni a colori (RGB) e monocromatiche ad alta luminanza (bianco, verde e rosso) per adattarsi a diversi contesti ottici.

Prestazioni di luminanza elevate: Offre una luminosità fino a 10.000 cd/m² (monocromatico verde e rosso) e 500 cd/m² (colori e bianco), con un'uniformità superiore al 90% e un rapporto di contrasto superiore a 10.000:1.

Frequenza di aggiornamento ultra-rapida a 120 Hz: Supporta un'ampia gamma dinamica di frequenze di aggiornamento, da 25 Hz a 120 Hz, garantendo una riproduzione video fluida e priva di sfocature da movimento (motion blur).

Ultra-leggero e compatto: Pesa solo 1 g e presenta dimensioni della micro-struttura di 16,6 mm × 14,2 mm × 3,3 mm; ideale per dispositivi indossabili sulla testa sensibili al peso.

Supporto completo per segnali e interfacce: compatibile con ingressi RGB a 24 bit, YCbCr a 24/16 bit e monocromatici a 8 bit; include protocollo I2C integrato, regolazione della luminosità PWM, luminosità adattiva e funzione di mirroring dell'immagine.

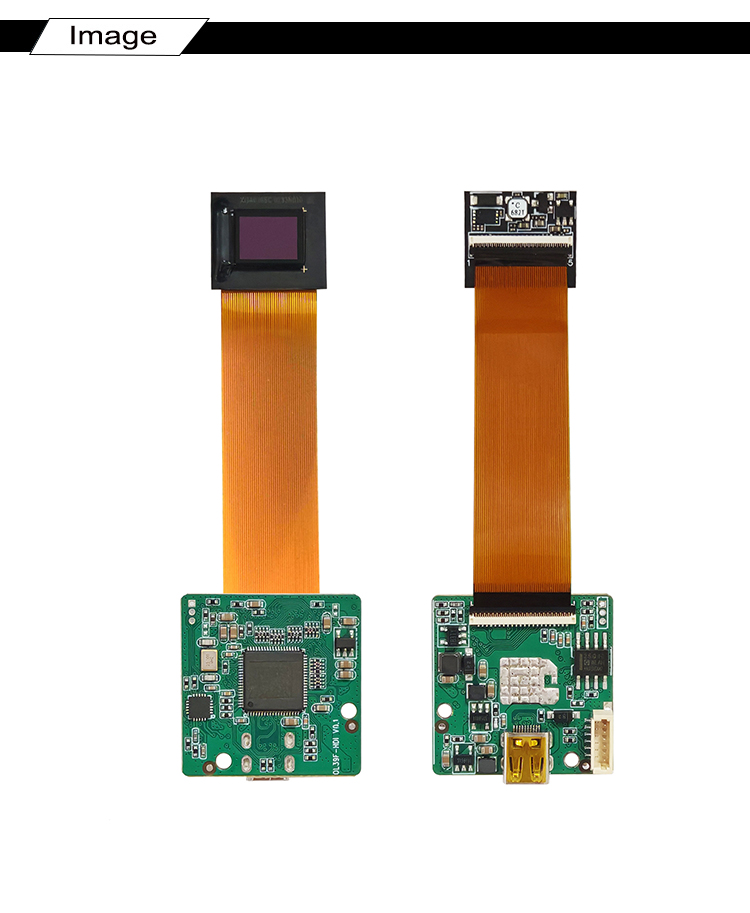

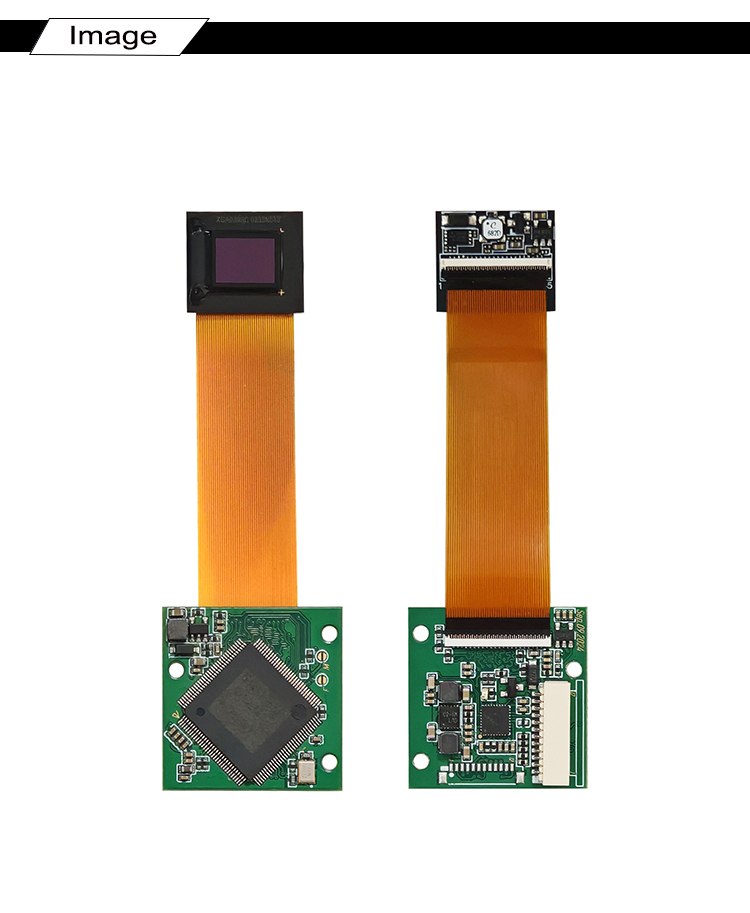

Kit di schede driver "chiavi in mano": schede driver HDMI e CVBS pronte all'uso per una rapida integrazione hardware e valutazione.

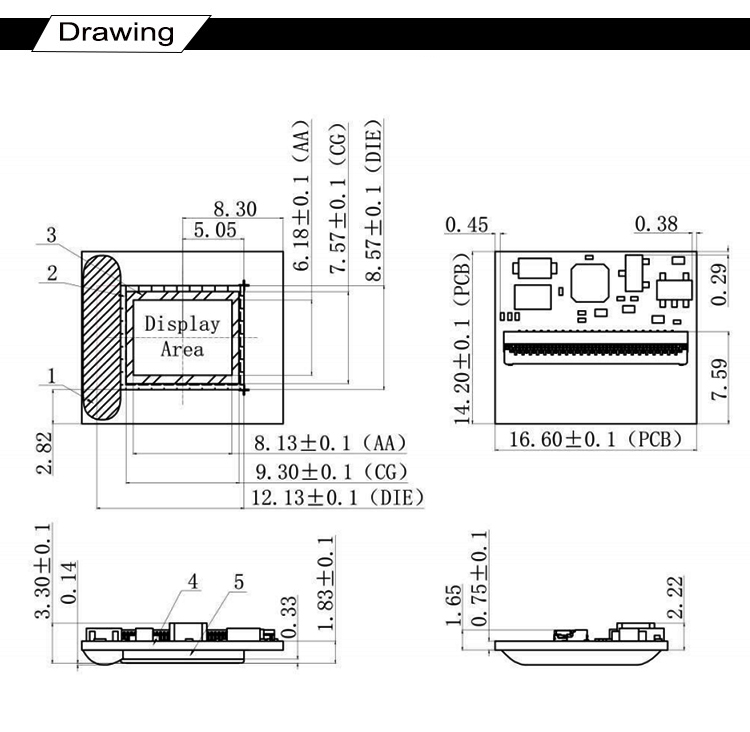

DISEGNO TECNICO

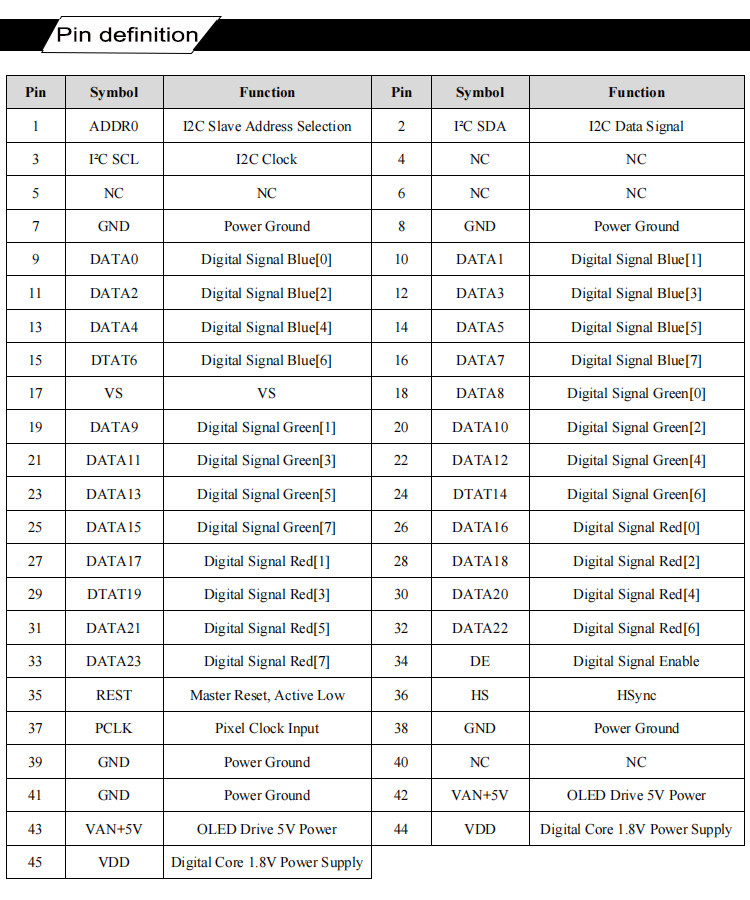

FUNZIONE DEI PIN DELL'INTERFACCIA

Principali applicazioni

Mirini tattici termici e ottiche per visione notturna (alta luminosità verde/rossa)
Mirini elettronici (EVF) per fotocamere e ispezione industriale
Visori indossabili (HMD) e occhiali AR leggeri
Strumenti ottici portatili per endoscopia e dispositivi indossabili
