0.39インチ Micro OLEDマイクロディスプレイ (1024x768) - HDMI & CVBS基板

製品紹介

製品概要

この0.39インチ・マイクロOLEDディスプレイモジュール（解像度1024x768）は、タクティカル・サーマルスコープ、暗視光学機器、電子ビューファインダー（EVF）、拡張現実（AR）システム向けに設計された、超小型かつ高解像度なマイクロディスプレイです。重量わずか1gという軽量設計により、デバイス全体の負荷を最小限に抑えつつ、優れた光学的な鮮明さを実現します。

フルカラーに加え、高輝度モノクロ（白・緑・赤）の各バージョンが用意されており、モノクロモードでは最大10,000 cd/m²という驚異的な輝度を実現します。最大120Hzのリフレッシュレート、PWM調光機能、I2C制御、水平・垂直方向の画像反転（ミラーリング）機能をサポートしており、屋外、産業用、タクティカル（戦術）用途など、幅広い環境で柔軟に活用できます。

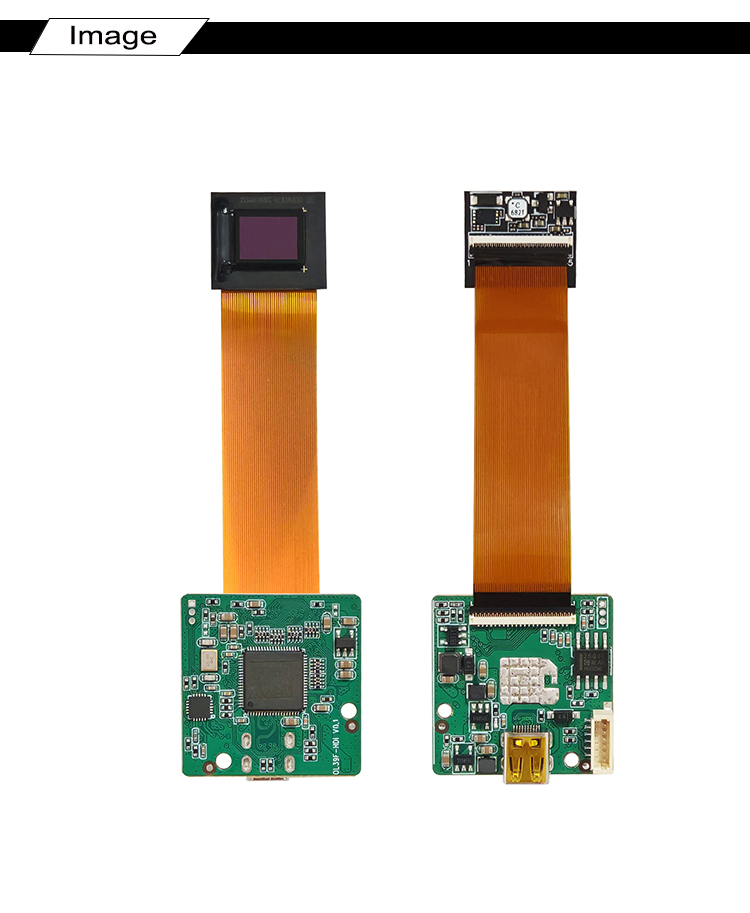

製品のプロトタイピングを迅速化するため、プラグアンドプレイ対応のHDMIおよびCVBSドライバーボードのオプションも提供しており、素早いシステム評価が可能です。

一般仕様

Item	Parameter Details
Model No.	LXR039XGA
Display Type	Full Color / Monochrome White / Monochrome Green / Monochrome Red
Resolution	1024 × 768 (Active Pixels: 1040 × 784, XGA)
Pixel Size	7.8 μm × 7.8 μm
Pixel Array	RGB Vertical Stripe
Active / View Area	8.1325 mm × 6.1779 mm (0.393" Diagonal)

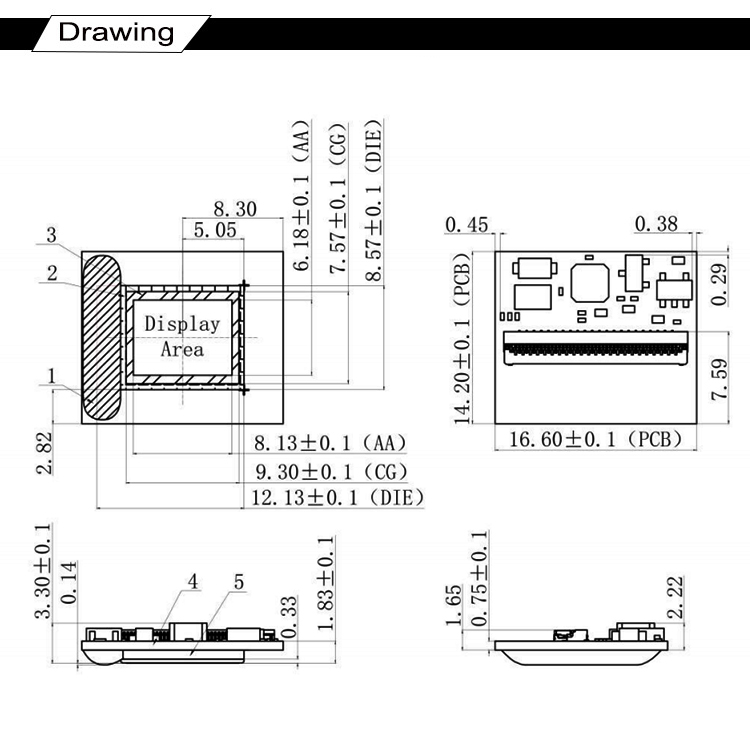

Module Outline Dimension	16.6 mm × 14.2 mm × 3.3 mm
Operating Voltage (Power Supply)	Digit Core: DC 1.8V @ Max 15mA / OLED Array: DC 5.0V @ Max 150mA
Gray Level	256 Levels (Lv.256)

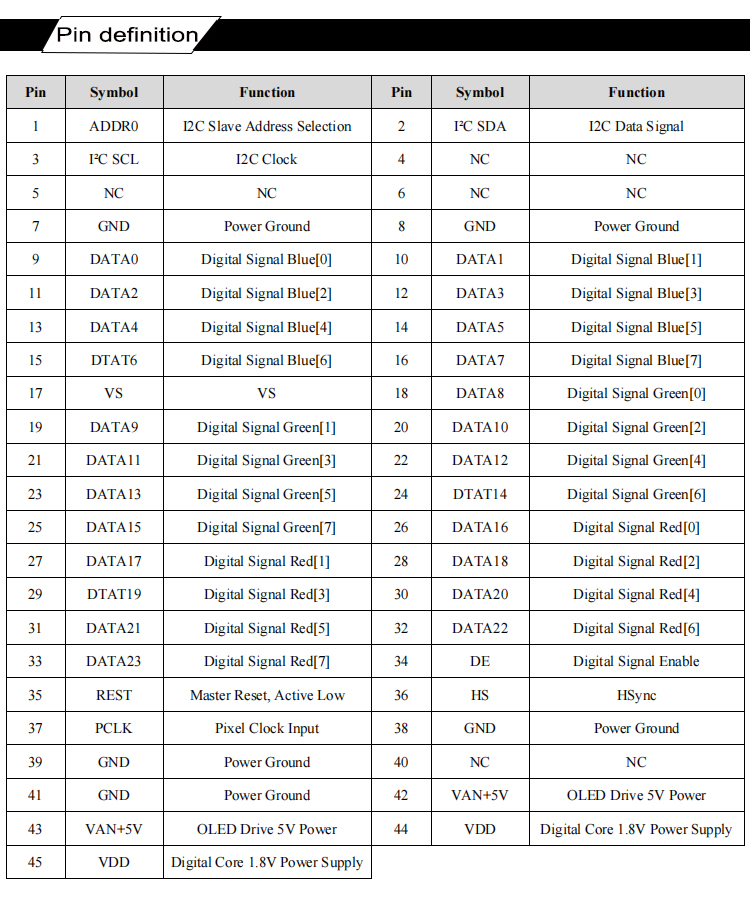

Video Interface	24-bit RGB / 24-bit or 16-bit YCbCr / 8-bit Mono
Frame Refresh Rate	25 Hz ~ 120 Hz
Contrast Ratio	> 10,000 : 1
Luminance Uniformity	> 90%
Typical Luminance	Full Color: 500 cd/m² \| Mono White: 500 cd/m² \| Mono Green: 10,000 cd/m² \| Mono Red: 10,000 cd/m²
Chromaticity Coordinate (CIE x, y)	Full Color / Mono White: CIE-x: 0.31±0.05, CIE-y: 0.33±0.05 \| Mono Green: CIE-x: 0.21±0.05, CIE-y: 0.70±0.05 \| Mono Red: CIE-x: 0.63±0.05, CIE-y: 0.33±0.05
Lifetime	20,000 Hours
Operating Temperature	-40°C to +65°C
Storage Temperature	-55°C to +90°C
Net Weight	1g

主な特長

多彩なカラーオプション：フルカラー（RGB）に加え、用途や光学環境に合わせて選べる高輝度モノクロ（白・緑・赤）モデルを用意。

極めて高い輝度性能：最大10,000 cd/m²（緑・赤モノクロ）および500 cd/m²（カラー・白）の高輝度を実現。輝度均一性90%以上、コントラスト比10,000:1以上を誇ります。

超高速120Hzリフレッシュレート：25Hzから120Hzまでの幅広いリフレッシュレートに対応し、モーションブラー（残像感）のない滑らかな映像再生を実現します。

超軽量・コンパクト設計：重量わずか1g、外形寸法16.6mm × 14.2mm × 3.3mmの超小型サイズで、様々な用途に最適です。重量制限のあるヘッドマウントデバイス。

包括的な信号・インターフェース対応：24-bit RGB、24/16-bit YCbCr、8-bitモノクロ入力に対応し、I2Cプロトコル、PWM調光、適応型輝度調整、画像ミラーリング機能を搭載。

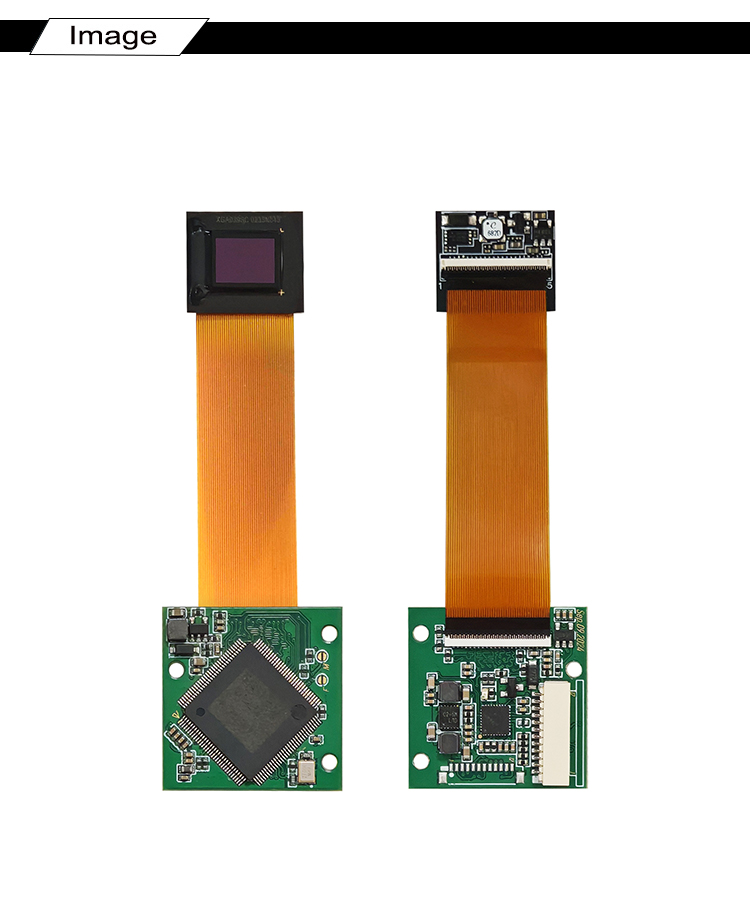

すぐに使用可能なドライバーボードキット：HDMIおよびCVBS対応のドライバーボードを提供し、迅速なハードウェア統合と評価を実現。
