製品紹介

製品説明

この0.4インチ FLCOSマイクロディスプレイキットは、次世代のスマートグラス、サーマルイメージングスコープ、暗視装置、および拡張現実（AR）システム向けに設計された、高性能かつプラグアンドプレイ対応のマイクロ光学エンジンです。本製品は、0.4インチFLCOSパネル「FL09S」、精密設計された12.5倍光学拡大プリズムレンズ、および小型HDMIドライバーボードを組み合わせた統合型キットであり、開封後すぐに使用可能な完全なビジュアルソリューションを提供します。

最先端のFLCOS（強誘電性液晶オンシリコン）反射型ディスプレイ技術を採用し、6.35μmという微細な画素ピッチで1280 (RGB) × 960の高精細な解像度を実現しています。反射型ディスプレイならではの高コントラスト、豊かな24ビット色深度（1678万色）、そして極めて高速な応答速度（最大540Hz）により、フレームの歪みやブレのない滑らかな高速動画像の表示に最適です。

専用設計の光学プリズム（モデル：OP-FL12.5）は、耐久性に優れた金属と光学ガラスで構成され、1%未満という極めて低い光学歪みと、幅広い視度調整範囲（-500～+400）を誇ります。使いやすいHDMIドライバーインターフェース（RGB888/YCbCrフォーマット対応）と組み合わせることで、エンジニアや製品開発者は研究開発期間を大幅に短縮し、市場投入までの時間を早めることが可能です。

一般仕様

Category	Parameter	Specification
Display Panel	Model No.	FL09S
	Display Technology	FLCOS (Ferroelectric LC on CMOS, Reflective)
	Display Size	0.4 inches (10.16 mm Diagonal)
	Active Area	8.127 × 6.095 mm
	Resolution	1280 (RGB) × 960
	Luminance	220 cd/m² (Typical, Color)
	Contrast Ratio	150:1 (Typical)
	Pixel Pitch	6.35 μm
	Color Depth	16.78 Million Colors (8-bit)
	Refresh Rate	60Hz / 540Hz (NTSC), 50Hz / 450Hz (PAL)
Optical Lens	Lens Model	OP-FL12.5
	Magnification	12.5X
	Focal Length	20 mm
	Entrance Pupil Diameter	6 mm
	Exit Pupil Distance	26 mm
	Optical Distortion	< 1%
	Diopter Adjustment	-500 to +400 (Diopter)
	Lens Construction	Metallic + Glass
	Mount	M29 * 0.75
	Focus / Iris Operation	Manual Focus / Fixed Iris
	Lens Weight	55 g
	Lens Outer Dimension	Φ 38.5 × 41 mm
System & Driver	Interface Board	HDMI Board (Plug-and-Play)
	Input Format	RGB888 / YCbCr (4:4:4)
	Display Operating Temp.	-10°C to 70°C
	Lens Operating Temp.	-20°C to 80°C

主な特長

ターンキー統合ソリューション：0.4インチ 1280x960 FLCOSディスプレイ、専用HDMIドライバーボード、12.5倍拡大光学プリズムレンズをあらかじめ組み込んだ完全な光学システム。

高解像度で鮮明な映像：SVGA+（1280x960）の解像度、6.35μmの微細な画素ピッチ、1678万色のフルカラー表示により、極めて鮮明な光学出力を実現。

超高速FLCOS技術：強誘電性液晶オンシリコン（FLCOS）技術を採用し、サブミリ秒単位の応答速度と超高リフレッシュレート（最大540Hz）に対応。

プラグアンドプレイ対応HDMIインターフェース：ドライバーボードはHDMI経由で標準的なRGB888/YCbCr映像信号に対応しており、プロトタイプ作成から量産への組み込みまでを円滑化。工業グレードの光学システム：高品質な金属・ガラス製レンズを採用し、12.5倍の高倍率、極めて低い光学歪み（1%未満）、および幅広い視度調整範囲（-500～+400）を実現しています。

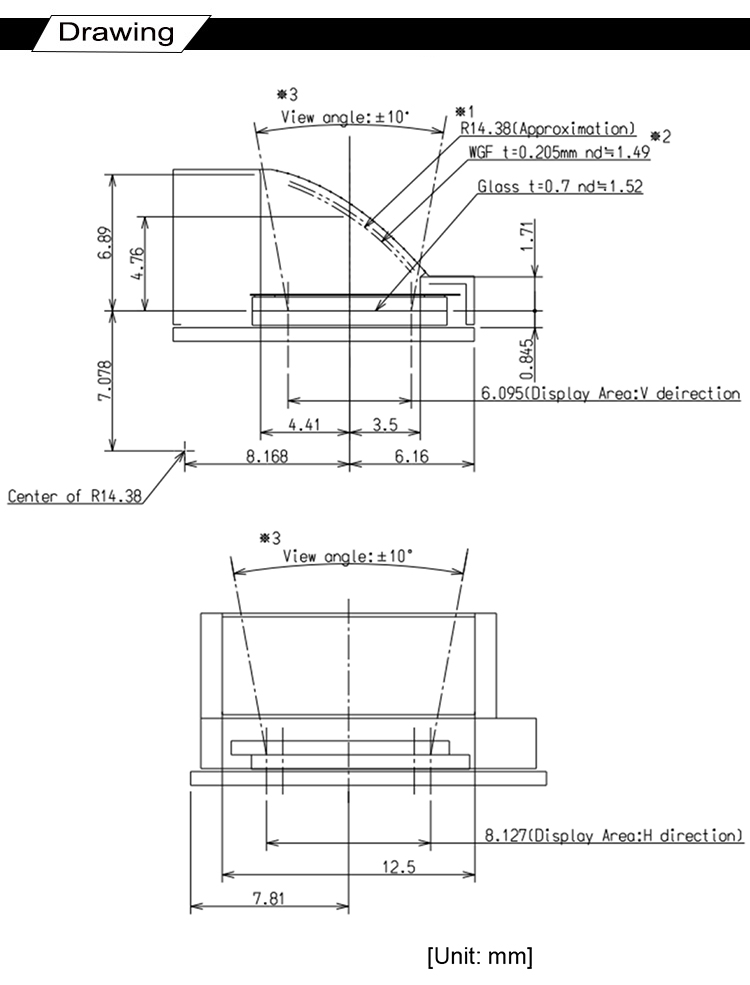

図面

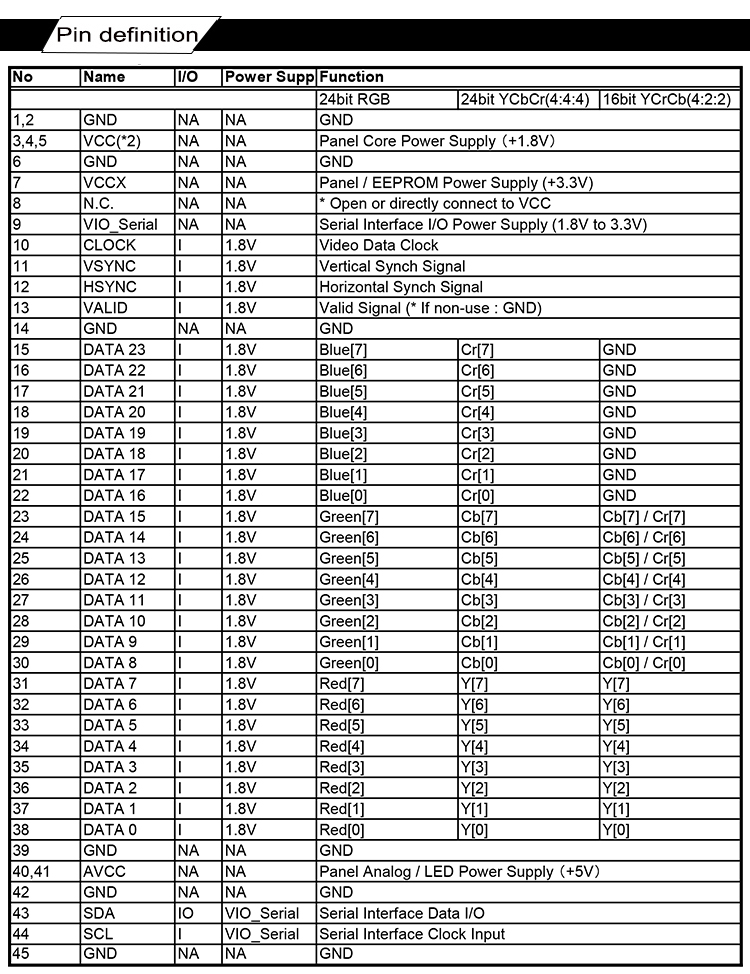

インターフェース・ピン機能
