製品紹介

製品概要

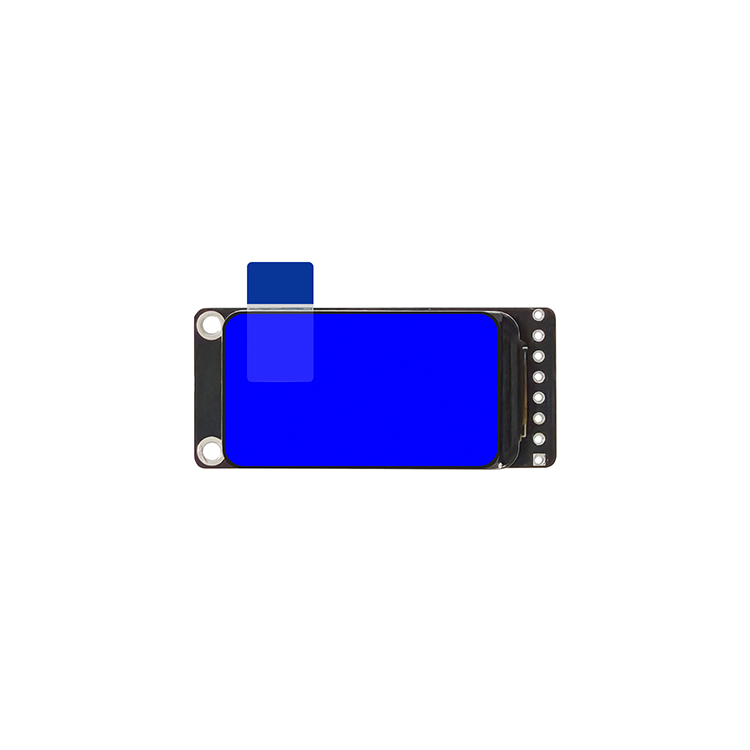

HICENDAの高性能1.47インチTFT LCDディスプレイモジュールは、超小型フォームファクタでありながら、鮮明な172(H)RGB x 320(V)の解像度を実現しています。信頼性の高いST7789V3ドライバICと4線式SPIインターフェースを搭載し、スムーズなデータ転送、262K色による鮮やかな色再現、そして効率的な消費電力を実現します。

ノーマリーブラックIPS方式を採用しており、全方向から優れた視認性を確保する広視野角を実現しています。600 cd/m²の高輝度バックライトを搭載し、明るい環境下でも高い視認性を維持します。耐久性と産業グレードの安定性を備え、-20°Cから+70°Cの広い動作温度範囲に対応しているため、スマートウェアラブル、携帯型ヘルスケア機器、ハンディターミナル、IoTスマートホームデバイスなどのディスプレイソリューションとして最適です。

一般仕様

Property	Specification
LCD Size	1.47 inch
Display Mode	Normally Black (IPS)
Resolution	172(H)RGB x 320(V) pixels
Pixel Pitch	0.0337(H) x 0.1011(V) mm
Active Area	17.3892(H) x 32.352(V) mm

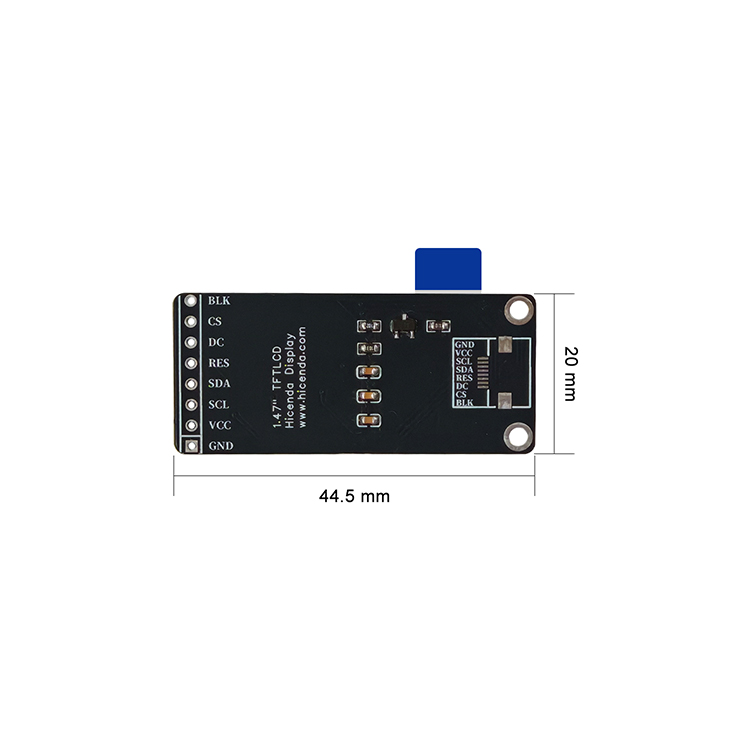

Module Size	19.39(H) x 36.28(V) x 1.46(D) mm
Pixel Arrangement	RGB Vertical Stripe
Interface	4-Line SPI
Display Colors	262K Colors
Driver IC	ST7789V3
Luminance	600 cd/m² (TYP)
Viewing Direction	All View
Backlight	3 White LEDs (Parallel)
Operating Temp.	-20°C ~ +70°C
Storage Temp.	-30°C ~ +80°C
Weight	2.7g

1.47インチIPS TFT LCDモジュールの特徴

コンパクト＆高解像度：スリムな形状で、1.47インチの画面サイズと172x320 RGBの解像度を実現。

IPS広視野角技術：超広視野角（ノーマリーブラック）により、どの方向から見ても安定した色再現性を確保。

高輝度性能：標準輝度 600 cd/m²。鮮明でクリアな表示を実現するバックライト輝度。

容易な統合：4線式SPIインターフェースによりMCUのI/O要件を低減し、柔軟な組み込みシステム設計を可能にします。

産業グレードの信頼性：-20°C～+70°Cの動作温度範囲に対応し、多様な環境下での使用に適しています。

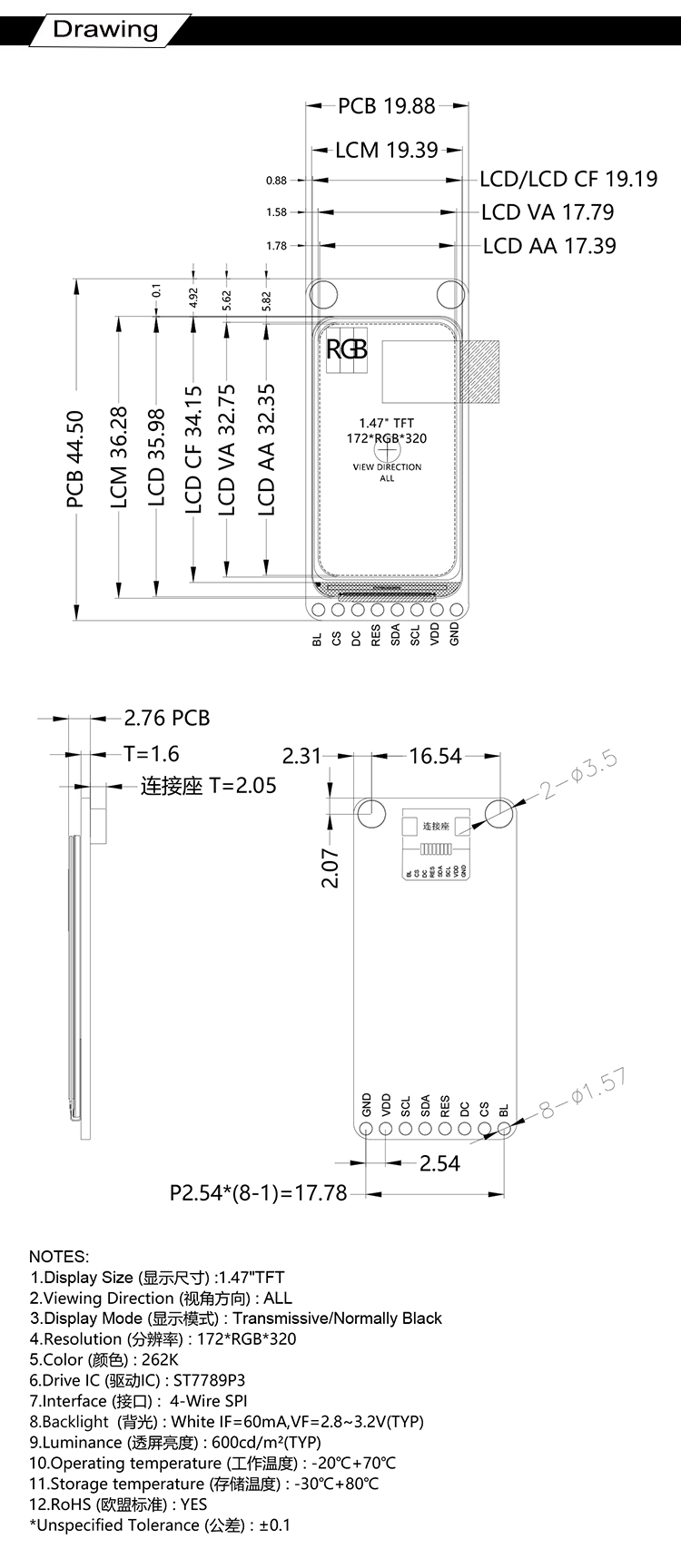

図面

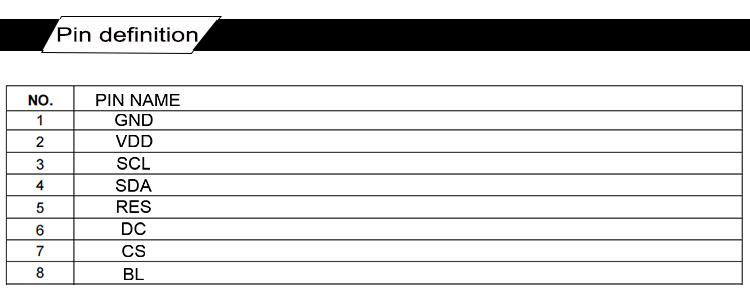

インターフェース・ピン機能
