Descrição do Produto

Descrição do Produto

O módulo de display Micro OLED de 0,39 polegadas e resolução 1024x768 é um microdisplay ultracompacto de alta resolução, projetado para miras térmicas táticas, equipamentos ópticos de visão noturna, visores eletrônicos (EVF) e sistemas de realidade aumentada (AR). Pesando apenas 1g, este display oferece clareza óptica excepcional enquanto minimiza o peso total do dispositivo.

Disponível em versões coloridas (Full Color) e monocromáticas de alta luminância (branco, verde e vermelho), este display atinge níveis impressionantes de brilho de até 10.000 cd/m² nos modos monocromáticos. Com suporte para alta taxa de atualização (até 120Hz), controle de brilho (dimming) via PWM integrado, controle I2C e espelhamento de imagem horizontal/vertical, ele garante excelente adaptabilidade para aplicações externas, industriais e táticas.

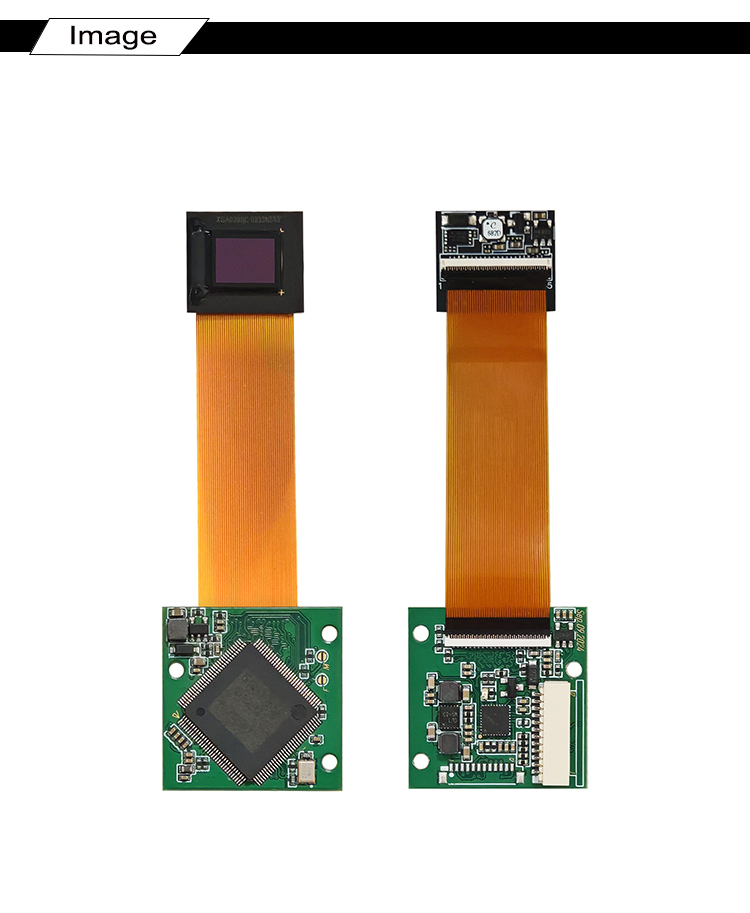

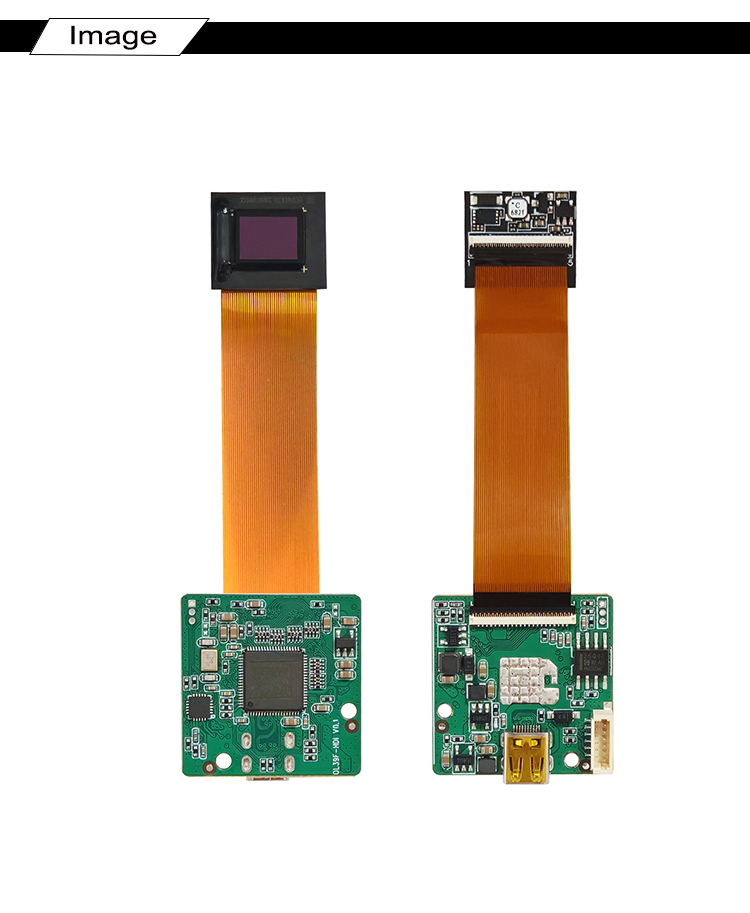

Para agilizar a prototipagem do produto, são oferecidas opções de placas controladoras HDMI e CVBS do tipo *plug-and-play*, permitindo uma rápida avaliação do sistema.

Especificações Gerais

Item	Parameter Details
Model No.	LXR039XGA
Display Type	Full Color / Monochrome White / Monochrome Green / Monochrome Red
Resolution	1024 × 768 (Active Pixels: 1040 × 784, XGA)
Pixel Size	7.8 μm × 7.8 μm
Pixel Array	RGB Vertical Stripe
Active / View Area	8.1325 mm × 6.1779 mm (0.393" Diagonal)
Module Outline Dimension	16.6 mm × 14.2 mm × 3.3 mm
Operating Voltage (Power Supply)	Digit Core: DC 1.8V @ Max 15mA / OLED Array: DC 5.0V @ Max 150mA
Gray Level	256 Levels (Lv.256)
Video Interface	24-bit RGB / 24-bit or 16-bit YCbCr / 8-bit Mono
Frame Refresh Rate	25 Hz ~ 120 Hz
Contrast Ratio	> 10,000 : 1
Luminance Uniformity	> 90%
Typical Luminance	Full Color: 500 cd/m² | Mono White: 500 cd/m² | Mono Green: 10,000 cd/m² | Mono Red: 10,000 cd/m²
Chromaticity Coordinate (CIE x, y)	Full Color / Mono White: CIE-x: 0.31±0.05, CIE-y: 0.33±0.05 | Mono Green: CIE-x: 0.21±0.05, CIE-y: 0.70±0.05 | Mono Red: CIE-x: 0.63±0.05, CIE-y: 0.33±0.05
Lifetime	20,000 Hours
Operating Temperature	-40°C to +65°C
Storage Temperature	-55°C to +90°C
Net Weight	1g

Principais Características

Opções de Cores: Disponível em versões coloridas (RGB) e monocromáticas de alta luminância (branco, verde e vermelho) para atender a diferentes ambientes ópticos.

Desempenho de Luminância Extrema: Oferece alto brilho de até 10.000 cd/m² (monocromático verde e vermelho) e 500 cd/m² (colorido e branco), com uniformidade >90% e taxa de contraste >10.000:1.

Taxa de Atualização Ultrarrápida de 120Hz: Suporta uma ampla faixa de taxa de atualização dinâmica, de 25Hz a 120Hz, proporcionando reprodução de vídeo fluida e sem borrões de movimento (*motion blur*).

Ultraleve e Compacto: Pesa apenas 1g, com dimensões de microestrutura de 16,6mm × 14,2mm × 3,3mm, sendo ideal para... dispositivos montados na cabeça sensíveis ao peso.

Suporte Abrangente a Sinais e Interfaces: Compatível com entradas RGB de 24 bits, YCbCr de 24/16 bits e monocromáticas de 8 bits; inclui protocolo I2C integrado, controle de luminosidade (dimming) via PWM, brilho adaptativo e espelhamento de imagem.

Kits de Placas Controladoras "Turnkey": Placas controladoras HDMI e CVBS prontas para uso, facilitando a rápida integração e avaliação de hardware.

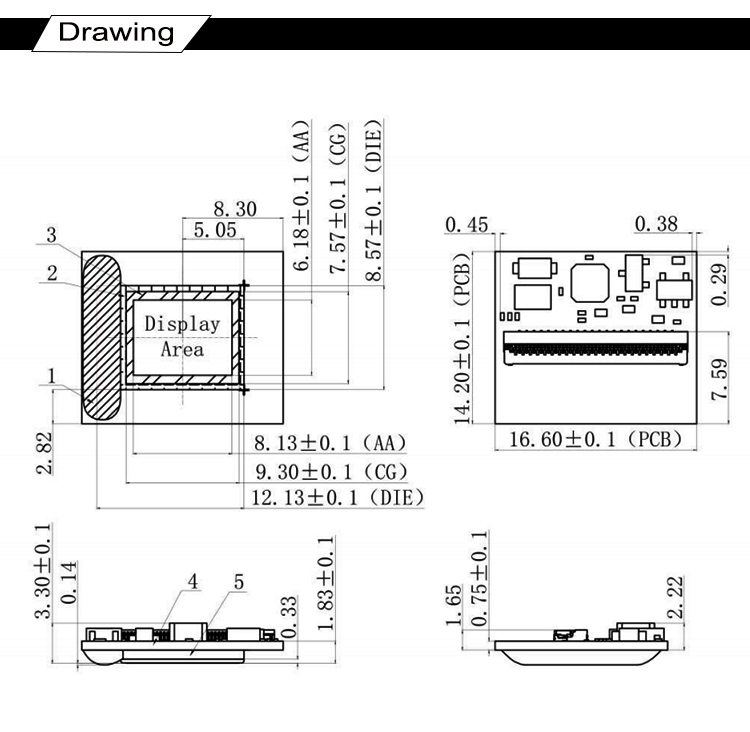

DESENHO TÉCNICO

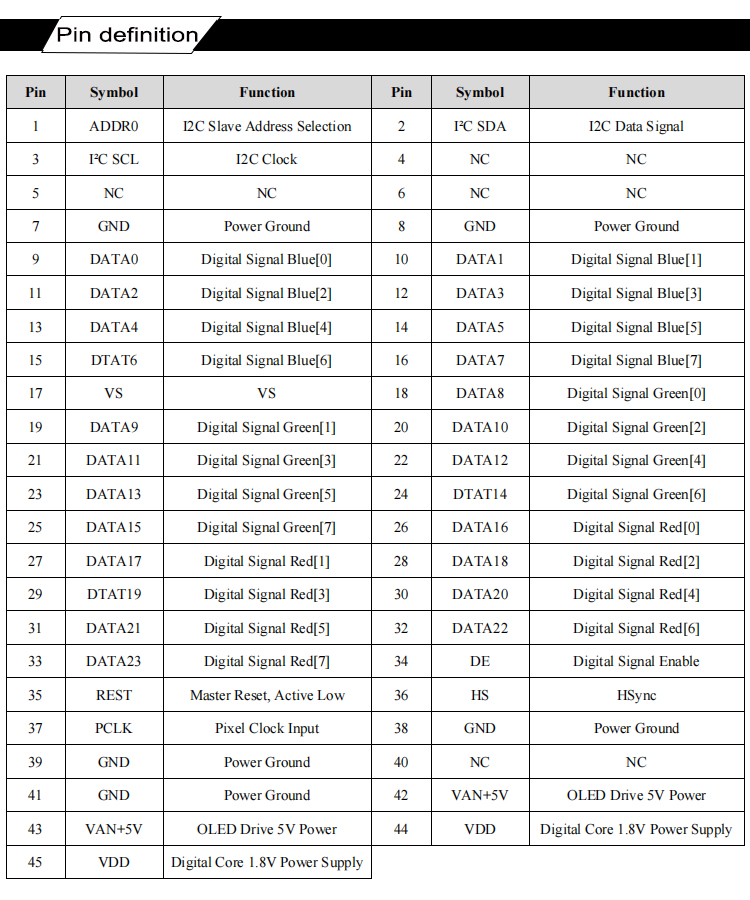

FUNÇÃO DOS PINOS DA INTERFACE

Principais Aplicações

Miras Táticas de Imagem Térmica e Ópticas de Visão Noturna (Alta Luminosidade Verde/Vermelha)
Visores Eletrônicos (EVF) para Câmeras e Inspeção Industrial
Displays Montados na Cabeça (HMD) e Óculos de Realidade Aumentada (AR) Leves
Instrumentos Ópticos Portáteis, Endoscópicos e Vestíveis
