Descrição do Produto

Descrição do Produto

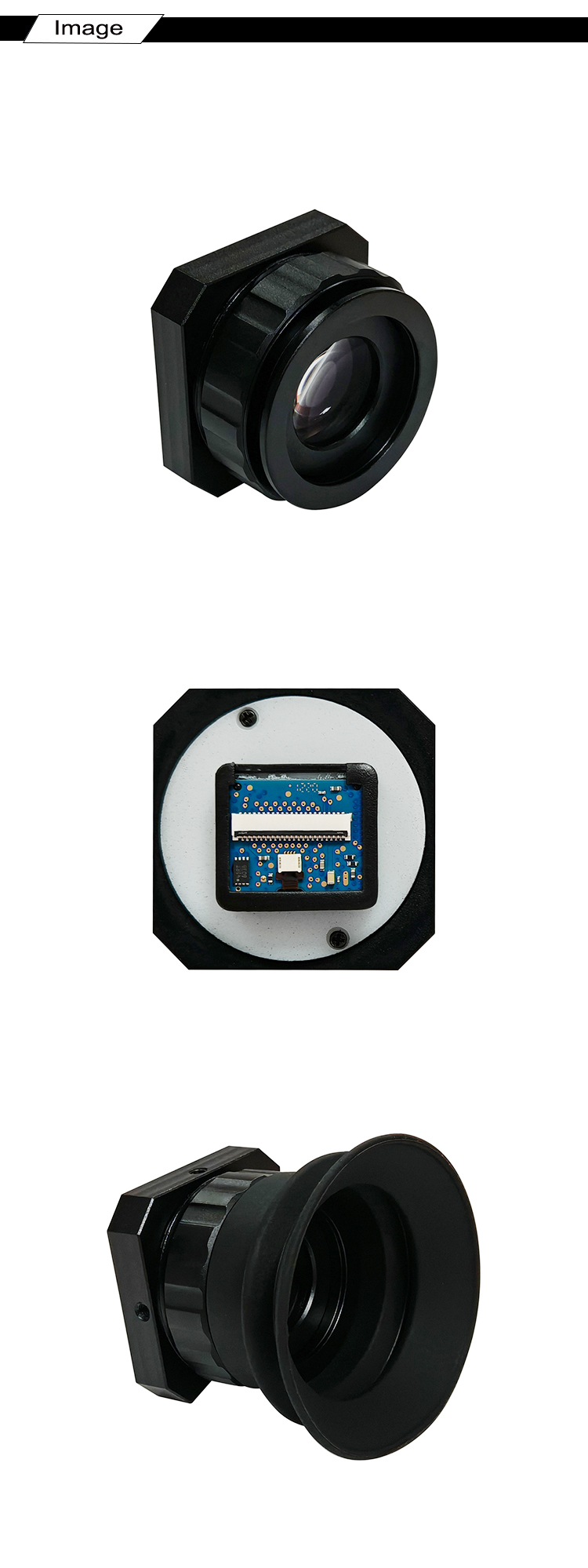

O Kit de Microdisplay FLCOS de 0,4 polegadas é um micro motor óptico de alto desempenho e operação *plug-and-play*, projetado para a próxima geração de óculos inteligentes, miras de imagem térmica, dispositivos de visão noturna e sistemas de realidade aumentada (AR). Este kit integrado combina o painel FLCOS de 0,4" (modelo FL09S), uma lente de prisma óptico de ampliação de 12,5x projetada com precisão e uma placa controladora HDMI compacta, oferecendo uma solução visual completa e pronta para uso.

Equipado com a avançada tecnologia de display reflexivo FLCOS (Cristal Líquido Ferroelétrico sobre Silício), este módulo oferece uma resolução nítida de 1280 (RGB) × 960, com um *pixel pitch* denso de 6,35 μm. O display reflexivo proporciona imagens de alto contraste, rica profundidade de cor de 24 bits (16,78 milhões de cores) e taxas de resposta extremamente rápidas (até 540 Hz), sendo ideal para a visualização de movimentos em alta velocidade sem distorção de quadros ou desfoque.

O prisma óptico personalizado (Modelo: OP-FL12.5) é construído com metal durável e vidro óptico, apresentando uma impressionante distorção óptica inferior a 1% e ampla capacidade de ajuste de dioptria (de -500 a +400). Combinado com uma interface controladora HDMI intuitiva (com suporte para formatos RGB888/YCbCr), o kit permite que engenheiros e desenvolvedores de produtos reduzam drasticamente os ciclos de P&D e acelerem o lançamento no mercado.

Especificações Gerais

Category	Parameter	Specification
Display Panel	Model No.	FL09S
	Display Technology	FLCOS (Ferroelectric LC on CMOS, Reflective)
	Display Size	0.4 inches (10.16 mm Diagonal)
	Active Area	8.127 × 6.095 mm
	Resolution	1280 (RGB) × 960
	Luminance	220 cd/m² (Typical, Color)
	Contrast Ratio	150:1 (Typical)
	Pixel Pitch	6.35 μm
	Color Depth	16.78 Million Colors (8-bit)
	Refresh Rate	60Hz / 540Hz (NTSC), 50Hz / 450Hz (PAL)
Optical Lens	Lens Model	OP-FL12.5
	Magnification	12.5X
	Focal Length	20 mm
	Entrance Pupil Diameter	6 mm
	Exit Pupil Distance	26 mm
	Optical Distortion	< 1%
	Diopter Adjustment	-500 to +400 (Diopter)
	Lens Construction	Metallic + Glass
	Mount	M29 * 0.75
	Focus / Iris Operation	Manual Focus / Fixed Iris
	Lens Weight	55 g
	Lens Outer Dimension	Φ 38.5 × 41 mm
System & Driver	Interface Board	HDMI Board (Plug-and-Play)
	Input Format	RGB888 / YCbCr (4:4:4)
	Display Operating Temp.	-10°C to 70°C
	Lens Operating Temp.	-20°C to 80°C

Principais Características

Solução Integrada "Turnkey" (Pronta para Uso): Sistema óptico completo pré-montado, composto por um display FLCOS de 0,4" (1280x960), placa controladora HDMI personalizada e lente de prisma óptico de ampliação de 12,5x.

Imagens Nítidas de Alta Resolução: Oferece resolução SVGA+ (1280x960) com *pixel pitch* fino de 6,35 μm e 16,78 milhões de cores reais para uma saída óptica de extrema clareza.

Tecnologia FLCOS Ultrarrápida: Utiliza a tecnologia de Cristal Líquido Ferroelétrico sobre Silício, oferecendo tempos de resposta inferiores a um milissegundo e suporte a taxas de atualização ultrarrápidas (até 540 Hz).

Interface HDMI Plug-and-Play: A placa controladora aceita sinais de vídeo padrão RGB888/YCbCr via HDMI, simplificando a prototipagem e a integração em processos de produção em massa. Sistema óptico de grau industrial: Design premium em metal e vidro, com alta ampliação de 12,5x, distorção óptica ultrabaixa (<1%) e ampla faixa de ajuste de dioptria (-500 a +400).

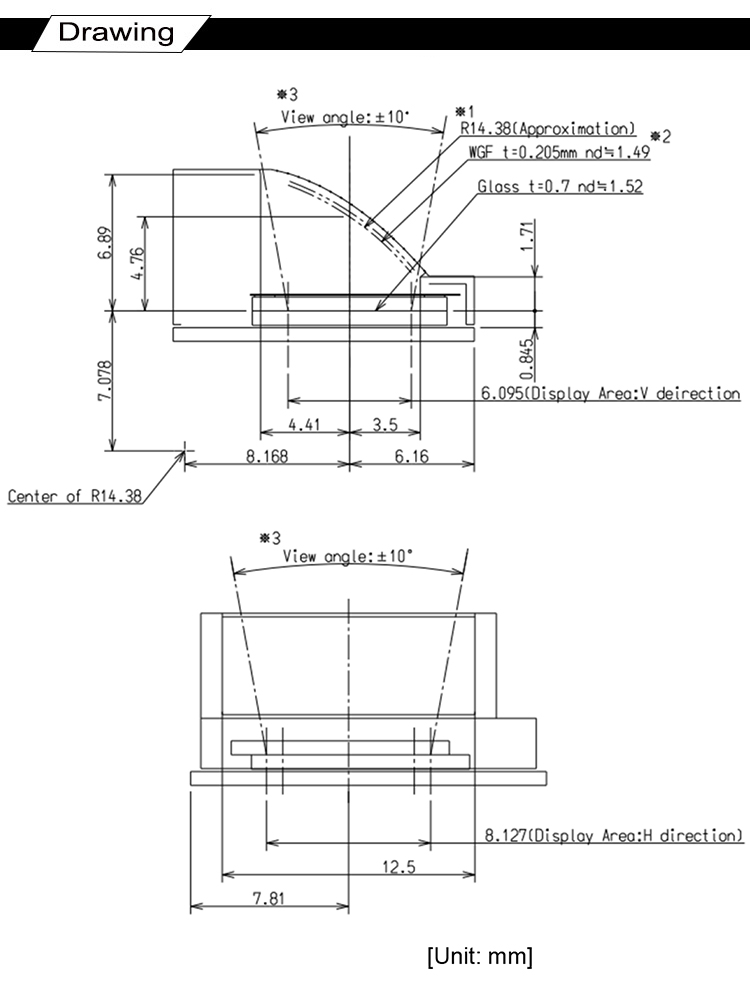

DESENHO

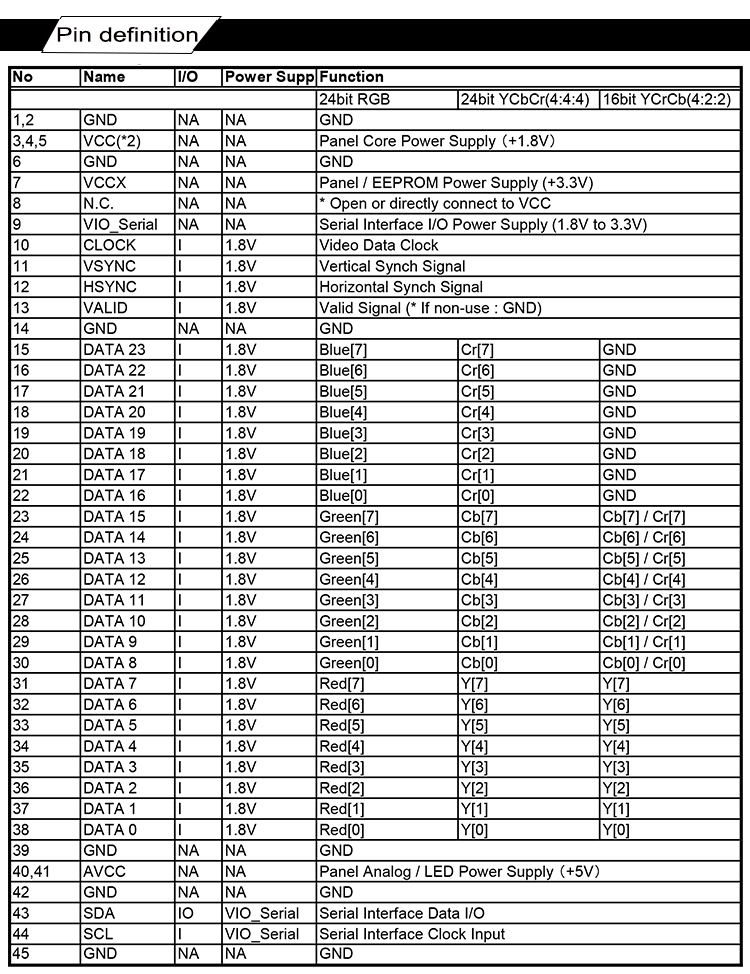

FUNÇÃO DOS PINOS DA INTERFACE
