Descrição do Produto

DESCRIÇÃO

O módulo de ecrã TFT LCD de alto desempenho de 1,47 polegadas da HICENDA apresenta uma resolução nítida de 172(H)RGB x 320(V) num formato ultracompacto. Integrado com o fiável CI driver ST7789V3 e uma interface SPI de 4 fios, este ecrã oferece uma transmissão de dados fluida, reprodução de cores vivas com 262 mil cores e um consumo de energia eficiente.

Concebido com o modo IPS "Normally Black" (preto standard), oferece um ângulo de visão amplo e completo para garantir uma qualidade visual superior a partir de qualquer direção. Equipado com uma luz de fundo (backlight) de alta luminância de 600 cd/m², este ecrã TFT de formato compacto mantém uma excelente legibilidade mesmo sob condições de luz ambiente intensa. Concebido para uma durabilidade e estabilidade de nível industrial, suporta uma vasta gama de temperatura de funcionamento, de -20°C a +70°C, o que o torna uma solução de visualização ideal para dispositivos wearable inteligentes, instrumentos portáteis de saúde, terminais portáteis e dispositivos IoT para casas inteligentes.

ESPECIFICAÇÕES GERAIS

Property	Specification
LCD Size	1.47 inch
Display Mode	Normally Black (IPS)
Resolution	172(H)RGB x 320(V) pixels
Pixel Pitch	0.0337(H) x 0.1011(V) mm
Active Area	17.3892(H) x 32.352(V) mm
Module Size	19.39(H) x 36.28(V) x 1.46(D) mm
Pixel Arrangement	RGB Vertical Stripe
Interface	4-Line SPI
Display Colors	262K Colors
Driver IC	ST7789V3
Luminance	600 cd/m² (TYP)
Viewing Direction	All View
Backlight	3 White LEDs (Parallel)
Operating Temp.	-20°C ~ +70°C
Storage Temp.	-30°C ~ +80°C
Weight	2.7g

Características do módulo TFT LCD IPS de 1,47 polegadas

Compacto e de Alta Resolução: Tamanho de ecrã de 1,47 polegadas com resolução RGB de 172x320 num perfil fino.

Tecnologia IPS de Ângulo de Visão Total: Ângulo de visão ultra-amplo (modo "Normally Black") garante uma precisão de cor consistente a partir de qualquer direção.

Desempenho de Alto Brilho: 600 cd/m² (típico). Brilho de retroiluminação para um desempenho visual nítido e vívido.

Fácil integração: interface SPI de 4 vias reduz a necessidade de pinos de E/S do MCU, permitindo um design flexível de sistemas embebidos.

Fiabilidade industrial: temperatura de funcionamento de -20°C a +70°C, adequada a diversas condições ambientais.

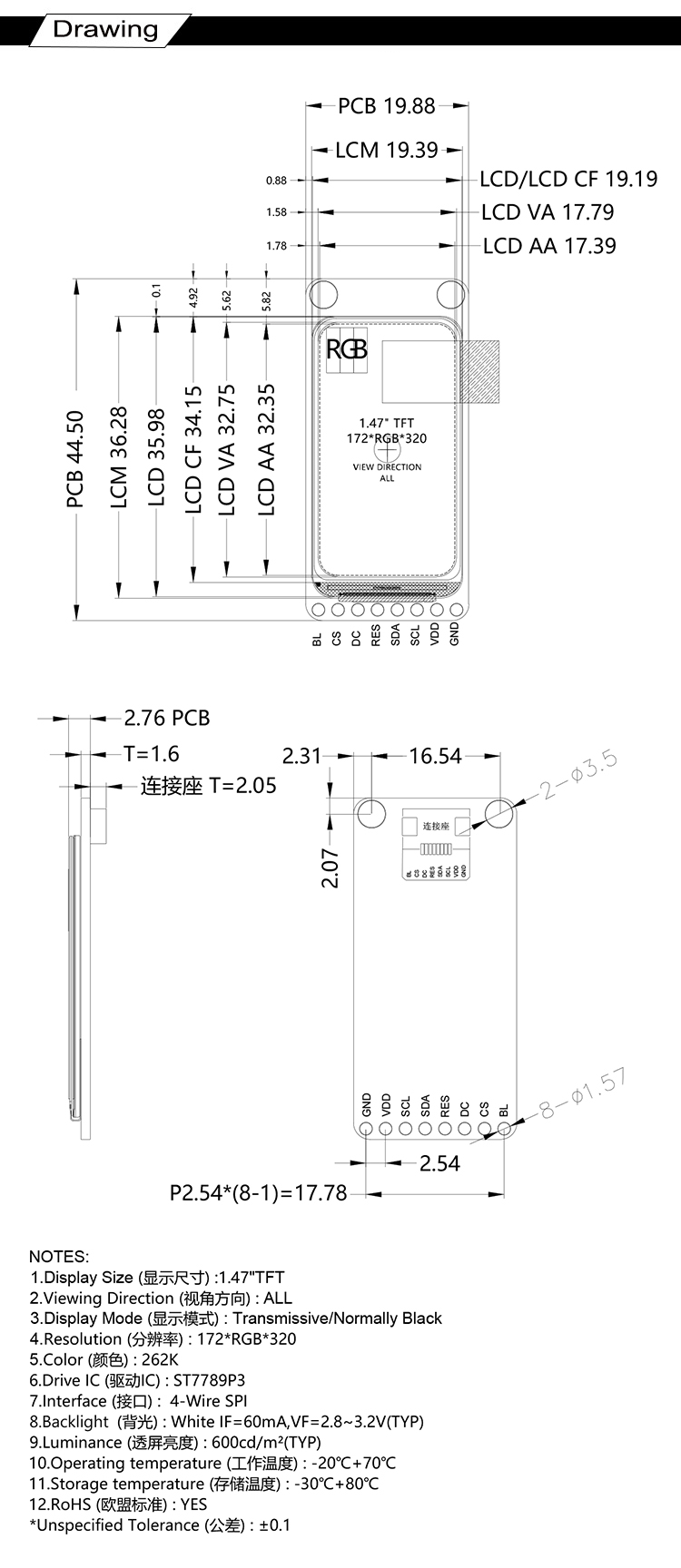

DESENHO TÉCNICO

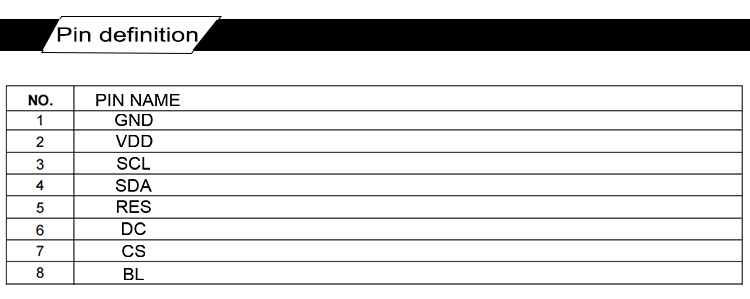

FUNÇÃO DOS PINOS DA INTERFACE
