Описание продукта

Модуль Micro-OLED дисплея с диагональю 0,39 дюйма и разрешением 1024x768 — это сверхкомпактный микродисплей высокого разрешения, разработанный для тактических тепловизионных прицелов, оптики ночного видения, электронных видоискателей (EVF) и систем дополненной реальности (AR). При весе всего 1 г этот дисплей обеспечивает исключительную оптическую четкость, минимизируя при этом общую нагрузку на устройство.

Дисплей доступен в полноцветном варианте, а также в версиях с высокой яркостью свечения (монохромные: белый, зеленый и красный цвета); в монохромных режимах яркость достигает впечатляющих 10 000 кд/м². Поддержка высокой частоты обновления (до 120 Гц), встроенная ШИМ-регулировка яркости, управление по интерфейсу I2C и функция зеркального отображения (по горизонтали и вертикали) обеспечивают отличную адаптивность для использования в полевых, промышленных и тактических условиях.

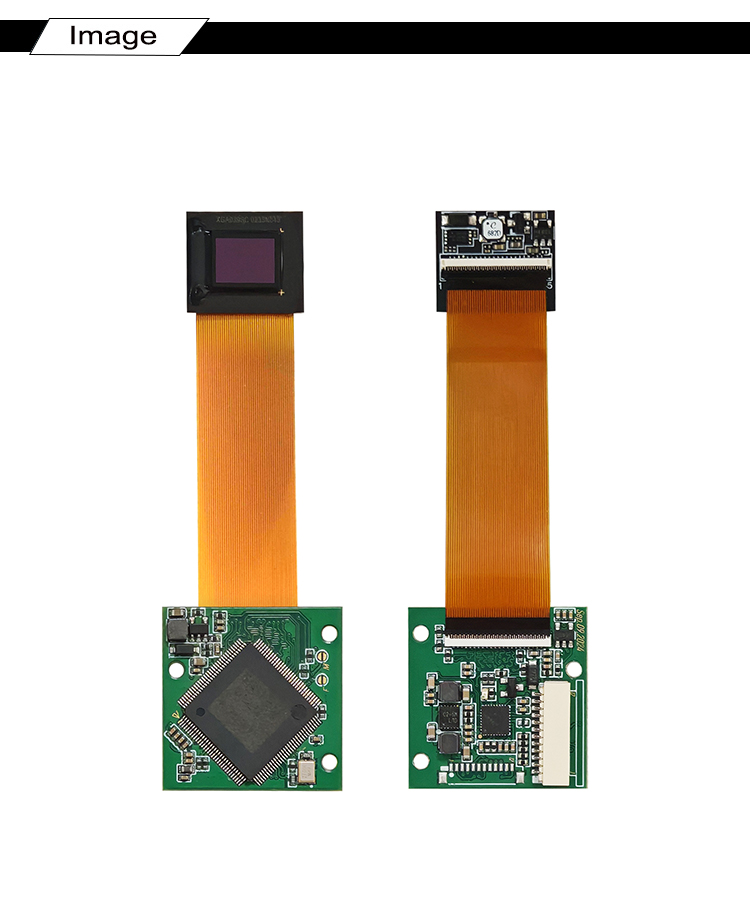

Для упрощения прототипирования предлагаются платы управления с интерфейсами HDMI и CVBS (по принципу plug-and-play), позволяющие быстро оценить работу системы.

Общие характеристики

Item	Parameter Details
Model No.	LXR039XGA
Display Type	Full Color / Monochrome White / Monochrome Green / Monochrome Red
Resolution	1024 × 768 (Active Pixels: 1040 × 784, XGA)
Pixel Size	7.8 μm × 7.8 μm
Pixel Array	RGB Vertical Stripe
Active / View Area	8.1325 mm × 6.1779 mm (0.393" Diagonal)
Module Outline Dimension	16.6 mm × 14.2 mm × 3.3 mm
Operating Voltage (Power Supply)	Digit Core: DC 1.8V @ Max 15mA / OLED Array: DC 5.0V @ Max 150mA
Gray Level	256 Levels (Lv.256)
Video Interface	24-bit RGB / 24-bit or 16-bit YCbCr / 8-bit Mono
Frame Refresh Rate	25 Hz ~ 120 Hz
Contrast Ratio	> 10,000 : 1
Luminance Uniformity	> 90%
Typical Luminance	Full Color: 500 cd/m² | Mono White: 500 cd/m² | Mono Green: 10,000 cd/m² | Mono Red: 10,000 cd/m²
Chromaticity Coordinate (CIE x, y)	Full Color / Mono White: CIE-x: 0.31±0.05, CIE-y: 0.33±0.05 | Mono Green: CIE-x: 0.21±0.05, CIE-y: 0.70±0.05 | Mono Red: CIE-x: 0.63±0.05, CIE-y: 0.33±0.05
Lifetime	20,000 Hours
Operating Temperature	-40°C to +65°C
Storage Temperature	-55°C to +90°C
Net Weight	1g

Ключевые особенности

Различные цветовые решения: Доступны полноцветные (RGB) и высокояркостные монохромные версии (белый, зеленый и красный цвета) для различных условий эксплуатации.

Исключительная яркость: Высокая яркость до 10 000 кд/м² (зеленый и красный монохром) и 500 кд/м² (цветной и белый варианты); равномерность свечения >90%, контрастность >10 000:1.

Сверхвысокая частота обновления (120 Гц): Поддержка динамической частоты обновления в диапазоне от 25 до 120 Гц, обеспечивающая плавное воспроизведение видео без размытия в движении.

Сверхлегкий и компактный: Вес всего 1 г, габариты модуля 16,6 мм × 14,2 мм × 3,3 мм — идеальное решение для... легкие устройства, устанавливаемые на голову.

Широкая поддержка сигналов и интерфейсов: совместимость с входными сигналами форматов 24-бит RGB, 24/16-бит YCbCr и 8-бит Mono; встроенная поддержка протокола I2C, ШИМ-регулировка яркости, адаптивная яркость и функция зеркального отображения изображения.

Готовые комплекты плат управления: платы управления с интерфейсами HDMI и CVBS, готовые к использованию для быстрой интеграции в оборудование и проведения испытаний.

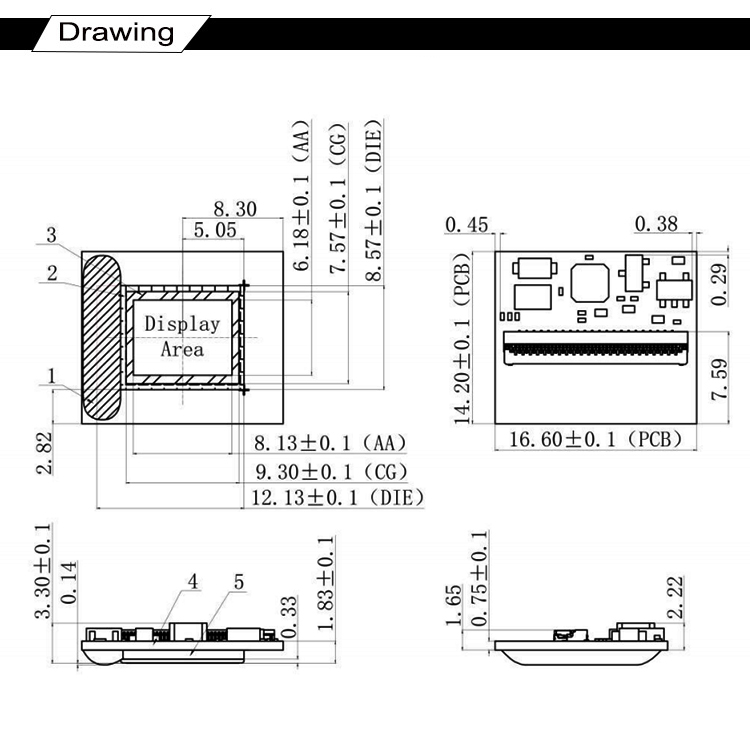

ЧЕРТЕЖ

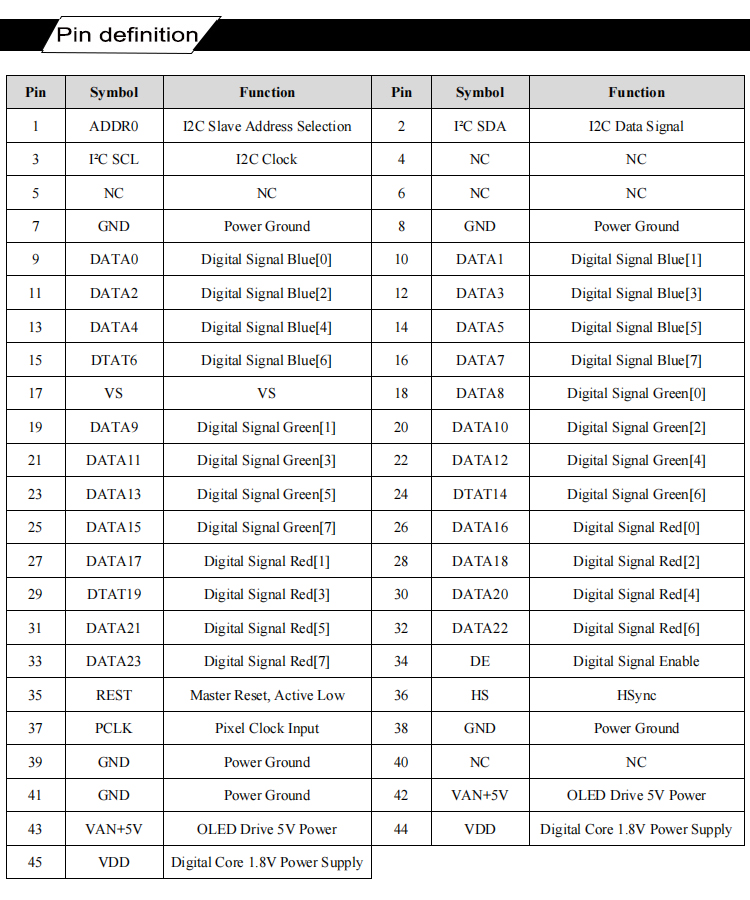

НАЗНАЧЕНИЕ КОНТАКТОВ ИНТЕРФЕЙСА

Основные области применения

Тактические тепловизионные прицелы и приборы ночного видения (с высокой яркостью зеленого/красного свечения)
Электронные видоискатели (EVF) для камер и систем промышленного контроля
Наголовные дисплеи (HMD) и легкие очки дополненной реальности (AR)
Портативные эндоскопические и носимые оптические приборы
