Описание продукта

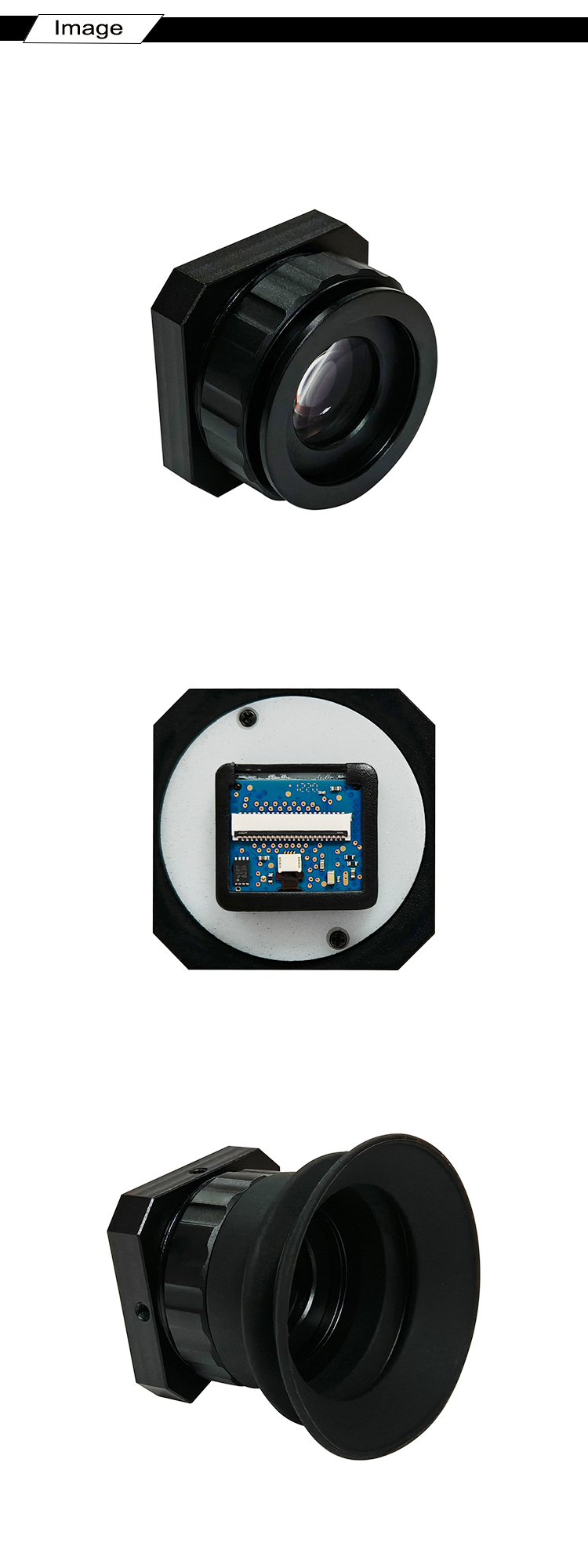

Комплект с микродисплеем FLCOS 0,4 дюйма представляет собой высокопроизводительный оптический микромодуль (micro optical engine) с поддержкой технологии Plug-and-Play, разработанный для «умных» очков нового поколения, тепловизионных прицелов, приборов ночного видения и систем дополненной реальности (AR). Этот комплексный набор объединяет в себе 0,4-дюймовую FLCOS-панель FL09S, прецизионную оптическую призму с 12,5-кратным увеличением и компактную плату драйвера HDMI, представляя собой готовое визуальное решение, не требующее дополнительной сборки.

Модуль создан на базе передовой технологии отражающих дисплеев FLCOS (сегнетоэлектрические жидкие кристаллы на кремнии) и обеспечивает четкое изображение с разрешением 1280 (RGB) × 960 и малым шагом пикселя — 6,35 мкм. Отражающая технология дисплея гарантирует высокую контрастность, насыщенную 24-битную глубину цвета (16,78 млн цветов) и исключительно высокую скорость отклика (до 540 Гц), что делает устройство идеальным для отображения быстродвижущихся объектов без искажений кадра или размытия.

Специально подобранная оптическая призма (модель OP-FL12.5) выполнена из прочного металла и оптического стекла; она отличается впечатляюще низким уровнем оптических искажений (менее 1%) и широким диапазоном диоптрийной коррекции (от -500 до +400). Благодаря удобному интерфейсу драйвера HDMI (с поддержкой форматов RGB888/YCbCr) инженеры и разработчики могут существенно сократить циклы НИОКР и ускорить вывод продукции на рынок.

Общие технические характеристики

Category	Parameter	Specification
Display Panel	Model No.	FL09S
	Display Technology	FLCOS (Ferroelectric LC on CMOS, Reflective)
	Display Size	0.4 inches (10.16 mm Diagonal)
	Active Area	8.127 × 6.095 mm
	Resolution	1280 (RGB) × 960
	Luminance	220 cd/m² (Typical, Color)
	Contrast Ratio	150:1 (Typical)
	Pixel Pitch	6.35 μm
	Color Depth	16.78 Million Colors (8-bit)
	Refresh Rate	60Hz / 540Hz (NTSC), 50Hz / 450Hz (PAL)
Optical Lens	Lens Model	OP-FL12.5
	Magnification	12.5X
	Focal Length	20 mm
	Entrance Pupil Diameter	6 mm
	Exit Pupil Distance	26 mm
	Optical Distortion	< 1%
	Diopter Adjustment	-500 to +400 (Diopter)
	Lens Construction	Metallic + Glass
	Mount	M29 * 0.75
	Focus / Iris Operation	Manual Focus / Fixed Iris
	Lens Weight	55 g
	Lens Outer Dimension	Φ 38.5 × 41 mm
System & Driver	Interface Board	HDMI Board (Plug-and-Play)
	Input Format	RGB888 / YCbCr (4:4:4)
	Display Operating Temp.	-10°C to 70°C
	Lens Operating Temp.	-20°C to 80°C

Ключевые особенности

Комплексное готовое решение: полностью собранная оптическая система, включающая 0,4-дюймовый FLCOS-дисплей (1280x960), специализированную плату драйвера HDMI и оптическую призму с 12,5-кратным увеличением.

Четкое изображение высокого разрешения: разрешение SVGA+ (1280x960), малый шаг пикселя (6,35 мкм) и поддержка 16,78 млн цветов обеспечивают исключительную четкость визуального вывода.

Сверхбыстрая технология FLCOS: использование технологии сегнетоэлектрических жидких кристаллов на кремнии (FLCOS) обеспечивает время отклика менее одной миллисекунды и поддержку сверхвысокой частоты обновления (до 540 Гц).

Интерфейс HDMI с поддержкой Plug-and-Play: плата драйвера принимает стандартные видеосигналы RGB888 / YCbCr через HDMI, что упрощает процессы создания прототипов и интеграции в серийное производство. Оптическая система промышленного класса: высококачественная конструкция из металла и стекла, обеспечивающая значительное увеличение (12,5x), сверхнизкий уровень оптических искажений (<1%) и широкий диапазон диоптрийной регулировки (от -500 до +400).

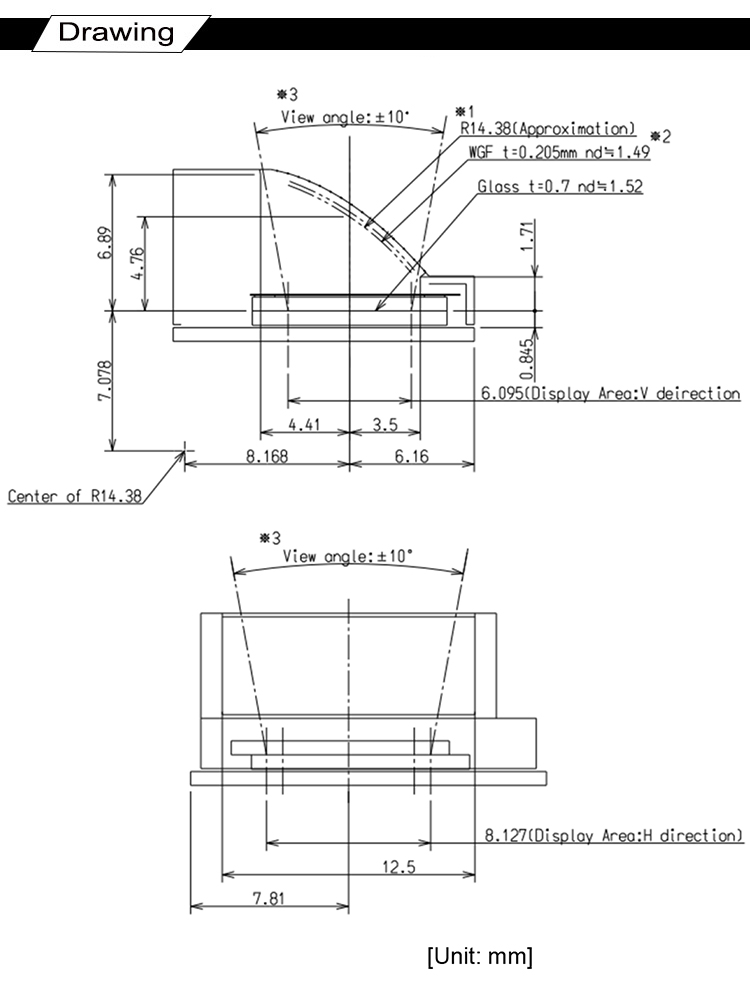

 ЧЕРТЕЖ

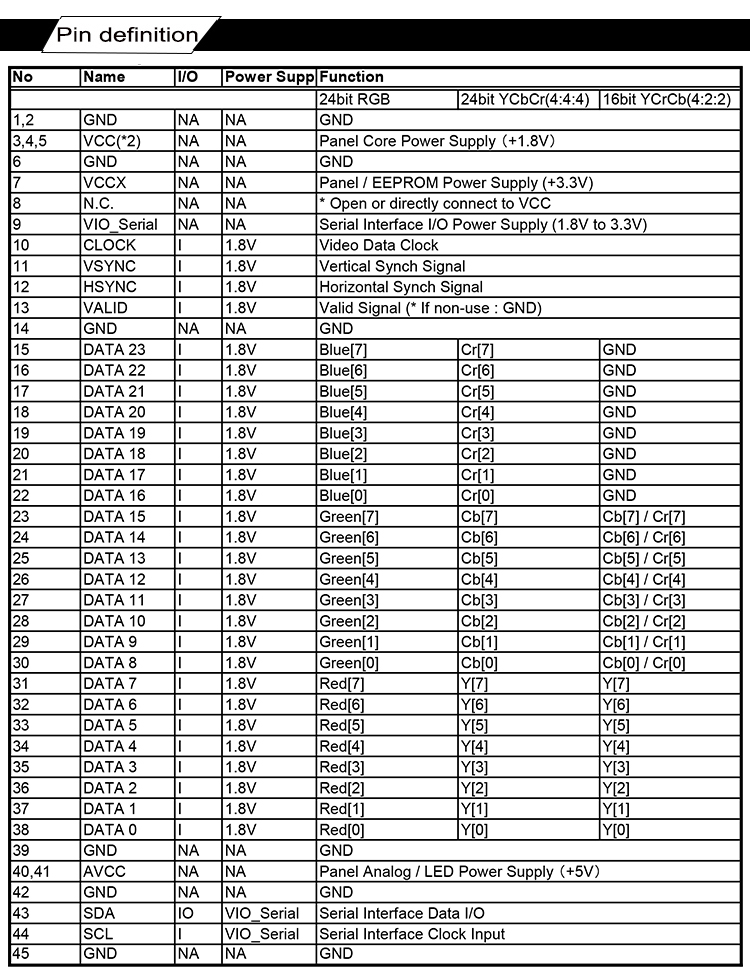

ИНТЕРФЕЙС: НАЗНАЧЕНИЕ ВЫВОДОВ
