OLED-дисплей | AMOLED-дисплей | OLED-дисплей с сенсорным экраном

2,4-дюймовый AMOLED-дисплей с разрешением 450RGB×600, яркостью 800 кд/м², драйвером RM690B0 и сенсорной панелью

описание продукта

ОПИСАНИЕ

Модуль 2,4-дюймового AMOLED-дисплея от компании HICENDA (с интерфейсом SPI) оснащен панелью с разрешением 450(RGB) × 600 пикселей, обеспечивает яркость до 800 кд/м² и управляется микросхемой-драйвером RM690B0. Поддерживая интерфейсы SPI, MCU и MIPI, а также имея встроенную сенсорную панель, этот модуль сочетает в себе полноцветную передачу изображения, широкие углы обзора и высокую контрастность при компактных габаритах, что делает его идеальным решением для широкого спектра встраиваемых систем и интеллектуальных устройств отображения информации.

ОБЩИЕ ХАРАКТЕРИСТИКИ

Parameter	Specification
Display Mode	Rigid AMOLED
Display Size	2.4 inch
Resolution	450(RGB) × 600
Color	Full Color
Color Depth	16.7M (24-bit)
Brightness	800 cd/m²
Contrast Ratio	100,000:1
Viewing Direction	All
Pixel Pitch	81.6 μm
Pixel Density	311 PPI
Frame Rate	60 Hz
Driver IC	RM690B0
Interface	SPI / MCU / MIPI
Touch Panel	Yes
Outline Dimensions	38.72 × 51.56 mm
Active Area	36.72 × 48.96 mm
Pin Count	45 Pins
Operating Temperature	-20°C to +80°C
Storage Temperature	-40°C to +80°C

Обзор архитектуры дисплея

В модуле применена жесткая (ригидная) структура AMOLED, которая обеспечивает высокую механическую прочность, сохраняя при этом все преимущества технологии органических светодиодов. Каждый пиксель является самосветящимся элементом, что устраняет необходимость в подсветке и позволяет осуществлять точное управление яркостью.

Благодаря разрешению 450(RGB) × 600 пикселей и шагу пикселя 81,6 мкм дисплей достигает плотности изображения 311 PPI. Эти параметры обеспечивают высокую детализацию изображения и плавность графических переходов, что особенно важно для компактных человеко-машинных интерфейсов.

Ключевые конструктивные особенности

· Технология самосветящихся пикселей AMOLED для высокой энергоэффективности

· Полноцветная глубина с поддержкой 16,7 млн цветов (24-битная палитра)

· Симметричные характеристики обзора без ограничений по направлению просмотра

· Встроенная емкостная сенсорная панель для реализации интерактивных функций

Электрические и оптические характеристики

Микросхема-драйвер RM690B0 служит стабильной и гибкой платформой управления, поддерживающей множество протоколов интерфейсов, включая SPI, MCU и MIPI. Такая универсальность значительно упрощает интеграцию дисплея в системы с различными аппаратными архитектурами. Дисплей достигает уровня яркости 800 кд/м², обеспечивая отличную читаемость при различных условиях внешнего освещения. В сочетании со сверхвысоким коэффициентом контрастности 100 000:1 данный модуль обеспечивает глубокий черный цвет и яркую цветопередачу.

Ключевые характеристики производительности

· Частота обновления кадров до 60 Гц для плавного отображения динамического контента

· Высокий коэффициент контрастности для придания изображению дополнительной глубины

· Широкий диапазон рабочих температур: от -20°C до +80°C

· Надежная устойчивость к низким температурам при хранении (до -40°C)

Механическая конструкция и интеграция

Компактные габаритные размеры (38,72 × 51,56 мм) позволяют эффективно использовать пространство в портативных и встраиваемых системах. Активная область отображения размером 36,72 × 48,96 мм оптимизирована для обеспечения сбалансированных пропорций дисплея при соотношении сторон пикселя 3:4.

45-контактный интерфейс обеспечивает стабильное электрическое соединение, сохраняя при этом компактные размеры, удобные для проектирования печатных плат.

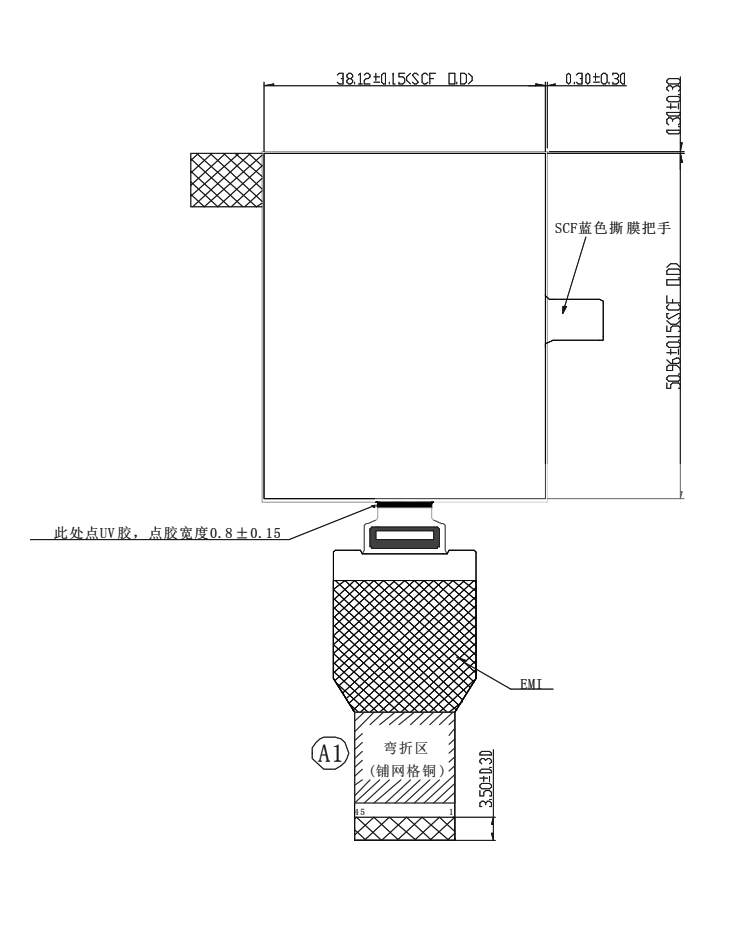

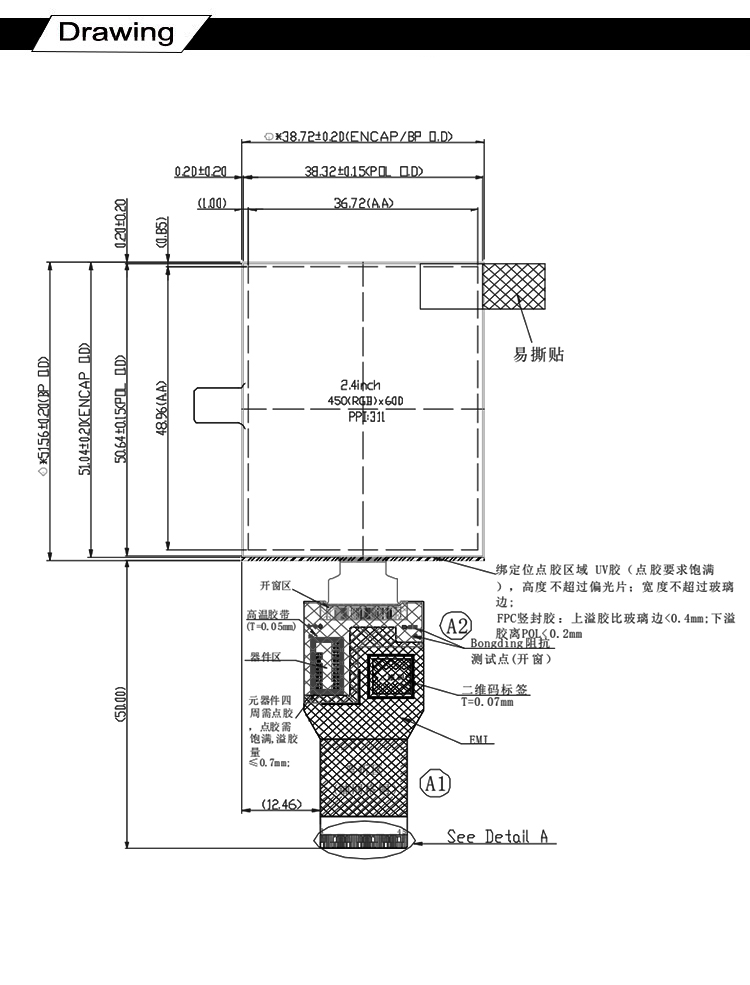

ЧЕРТЕЖ

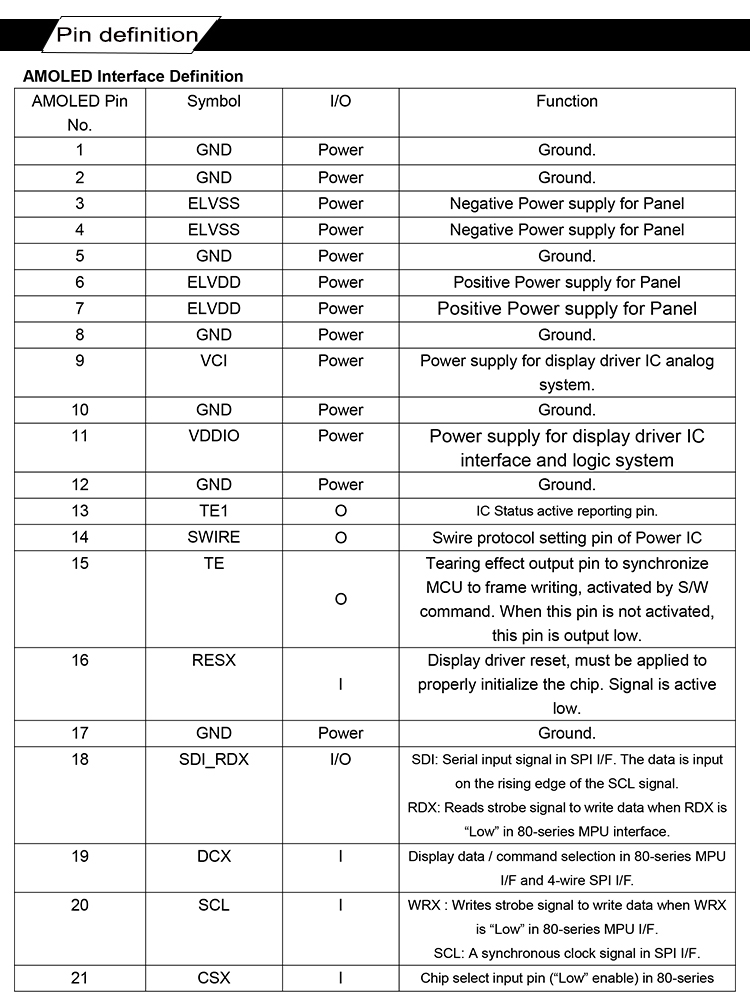

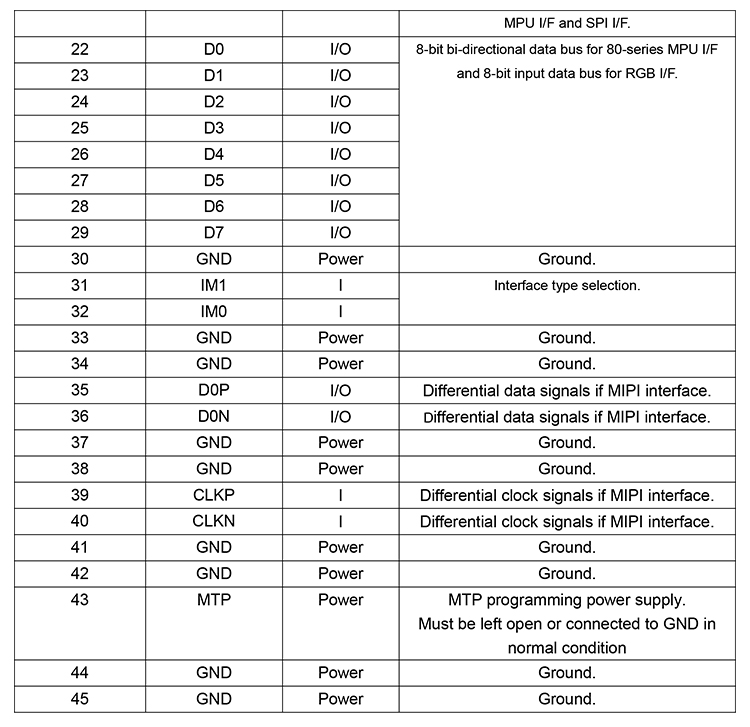

ФУНКЦИИ ВЫВОДОВ ИНТЕРФЕЙСА

Сферы применения

Умные носимые устройства

Высокая плотность пикселей и низкое энергопотребление, характерные для технологии AMOLED, делают этот модуль идеальным решением для передовых носимых систем, требующих четкого и яркого изображения.

Интерфейсы промышленного управления

Широкий диапазон допустимых температур и стабильная работа позволяют использовать данный модуль в промышленных условиях, где надежность является критически важным фактором.

Портативное медицинское оборудование

Точная цветопередача и высокий коэффициент контрастности обеспечивают четкую визуализацию диагностических данных в компактных медицинских приборах.

Заключение

Этот 2,4-дюймовый AMOLED-модуль, управляемый микросхемой RM690B0, демонстрирует сбалансированное сочетание оптических характеристик, гибкости электрических параметров и механической компактности. Поддержка различных интерфейсов и наличие сенсорной функциональности повышают его адаптивность для применения в самых разнообразных областях. Благодаря стабильной работе в широком диапазоне температур и высокому качеству изображения, данный модуль представляет собой надежное решение для встраиваемых дисплейных систем нового поколения.
