Описание продукта

Комплект на базе 0,39-дюймового OLED-микродисплея представляет собой компактный высокопроизводительный модуль визуализации, разработанный преимущественно для электронных видоискателей (EVF).

Описываемый здесь интегрированный комплект базируется на 0,39-дюймовом OLED-микродисплее, предназначенном для компактных систем визуализации, таких как электронные видоискатели (EVF) и наглазные устройства дополненной/виртуальной реальности (AR/VR). Модуль обеспечивает высокое разрешение 1024 × 768 пикселей в пределах активной области размером 7,92 × 6,00 мм, достигая плотности пикселей 3255 PPI. Благодаря типичной яркости 500 кд/м², коэффициенту контрастности, превышающему 10000:1, и поддержке множества цифровых видеоформатов, данный комплект сочетает в себе возможности точной передачи изображения с интегрированным решением для управления (включающим интерфейс CVBS), предлагая практичный путь для быстрого развертывания систем.

Общие технические характеристики

Parameter	Specification
Model No.	HGM0XGA039136A
Display Size	0.39 inch
Resolution	1024 × 768
Display Type	OLED Microdisplay (Color)
Pixel Density	3255 PPI
Luminance	500 cd/m²
Contrast Ratio	>10000:1
Refresh Rate	60 Hz
Pixel Arrangement	RGB Vertical Stripe
Active Area	7.92 × 6.00 mm
Panel Size	11.72 × 8.41 mm
Module Size (FPCA)	50.4 × 15.6 × 2.0 mm
Dot Size / Pitch	7.5 μm
Video Interface	RGB 24-bit, YCbCr 24-bit / 16-bit
Additional Interface	CVBS (via integrated board)
Control Interface	2-wire serial
Operating Temperature	-40℃ to +65℃
Storage Temperature	-55℃ to +80℃

Архитектура микродисплея и оптические характеристики

В микродисплее применена технология OLED-на-кремнии (OLED-on-silicon), позволяющая достичь высокой плотности пикселей при минимальных габаритах. Вертикальное расположение субпикселей RGB обеспечивает точную цветопередачу, а малый шаг точки (7,5 мкм) гарантирует высокую детализацию изображения — качество, критически важное для систем наглазной визуализации.

Качество изображения и характеристики яркости

При уровне яркости 500 кд/м² дисплей обеспечивает достаточную освещенность для использования в закрытых оптических системах, таких как модули EVF и оптика для AR-устройств. Коэффициент контрастности, превышающий 10000:1, способствует достижению глубокого черного цвета и широкого динамического диапазона, что особенно ценно в приложениях с эффектом полного погружения. Метод прогрессивной развертки с частотой обновления 60 Гц обеспечивает стабильное отображение изображения с минимальным количеством артефактов движения, гарантируя комфортный просмотр динамичных сцен.

Электрическая интеграция и совместимость сигналов

Модуль отличается гибкой совместимостью сигналов, что позволяет сопрягать его с различными источниками видеосигнала как по цифровым, так и по аналоговым каналам.

Видеовход и обработка

Дисплей поддерживает:

· 24-битный параллельный вход RGB

· 24-битный цифровой вход YCbCr

· 16-битный вход YCbCr (формат 4:2:2)

Кроме того, встроенная плата CVBS упрощает проектирование системы, обеспечивая прямое подключение к источникам композитного видеосигнала; это является преимуществом при работе с устаревшими системами или в процессе быстрого прототипирования.

Улучшение и управление сигналом

Внутренний блок обработки сигналов обеспечивает:

· Функцию регулировки контрастности

· 8-битное масштабирование входного сигнала с выводом 10-битного изображения в градациях серого посредством цифро-аналогового преобразования

· Горизонтальное и вертикальное зеркальное отображение изображения

Для настройки и управления реализован 2-проводной последовательный интерфейс, обеспечивающий эффективное взаимодействие с центральным процессором (хост-процессором).

Механическая конструкция и гибкость интеграции

Компактная конструкция модуля разработана с учетом требований, предъявляемых к носимым и встраиваемым оптическим системам. Размеры самой дисплейной панели составляют 11,72 × 8,41 мм, а габариты полного модуля (включая гибкую печатную плату — FPCA) достигают 50,4 × 15,6 × 2,0 мм.

Надежность в эксплуатации

Модуль спроектирован для работы в сложных условиях и надежно функционирует в диапазоне температур от -40°C до +65°C; допустимый диапазон температур хранения составляет от -55°C до +80°C. Такая устойчивость позволяет применять модуль как в потребительской электронике, так и в специализированных промышленных устройствах или оборудовании для эксплуатации на открытом воздухе.

Функциональные возможности для интеграции в системы AR/VR

Возможности цифровой обработки видеосигнала

Модуль оснащен цифровым видеоинтерфейсом, поддерживающим множество входных форматов, что обеспечивает его бесшовную интеграцию с современными вычислительными платформами. Наличие функций улучшения градаций серого и настройки контрастности гарантирует адаптивность модуля к разнообразным требованиям конкретных оптических систем.

Ориентация и настройка изображения

Встроенные функции горизонтального и вертикального зеркального отображения упрощают проектирование оптического тракта — особенно в системах дополненной и виртуальной реальности (AR/VR), где инверсия изображения часто требуется в силу особенностей конфигурации используемых линз.

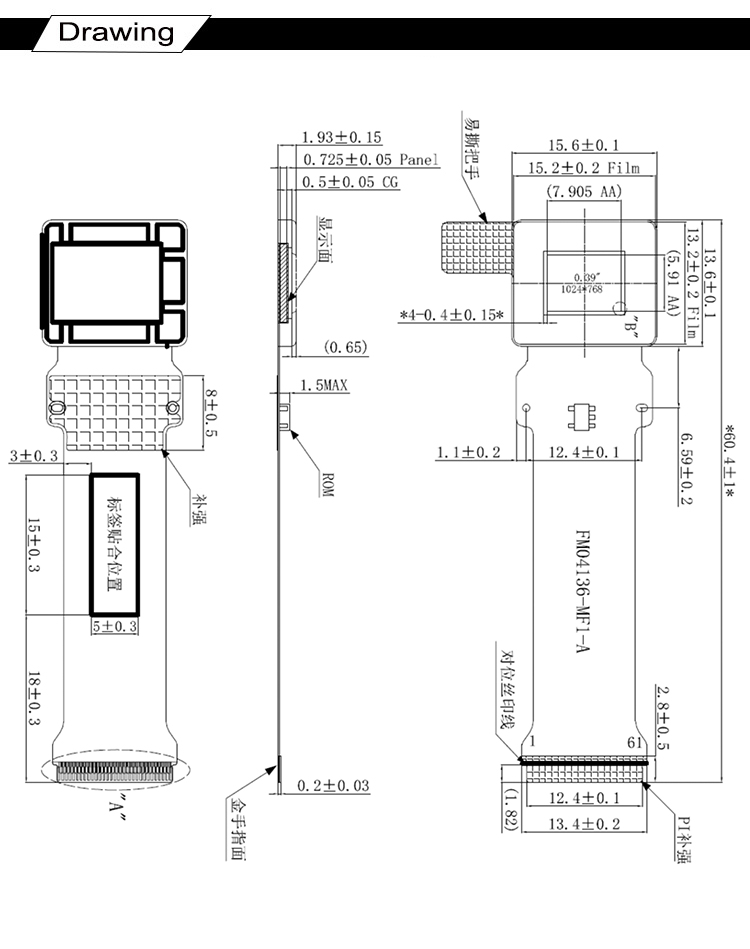

 ЧЕРТЕЖ

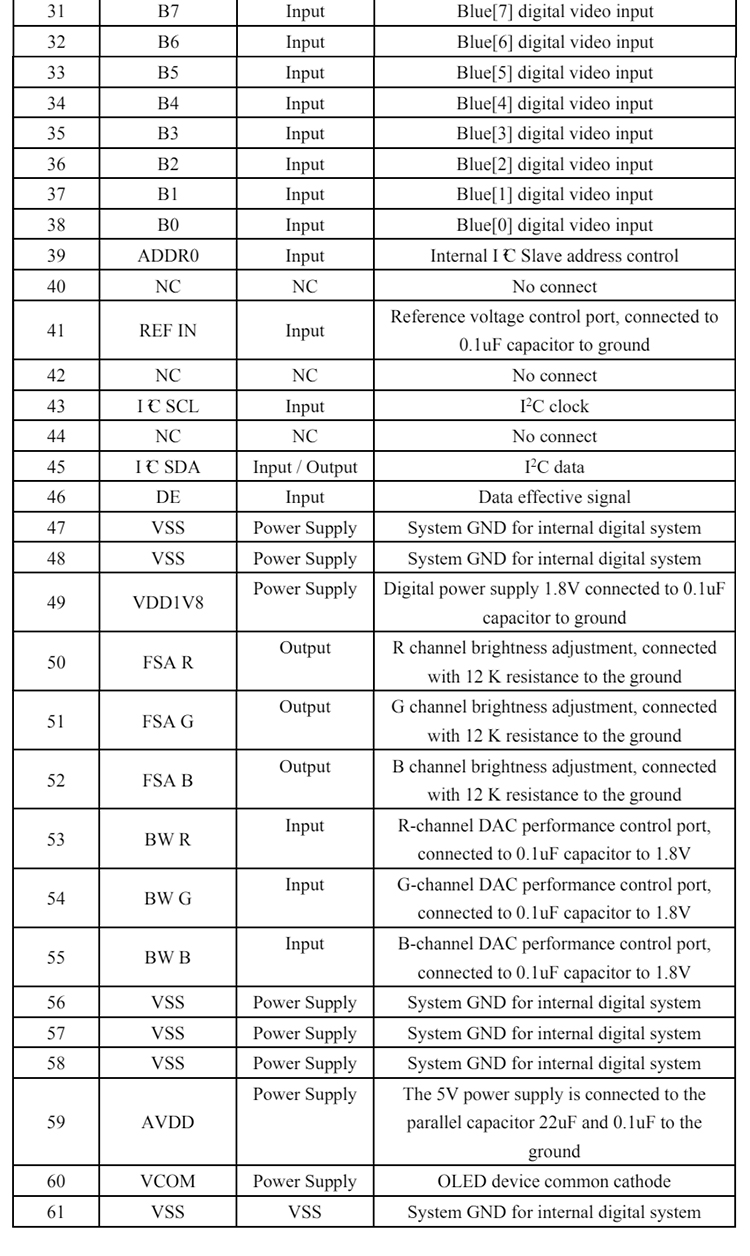

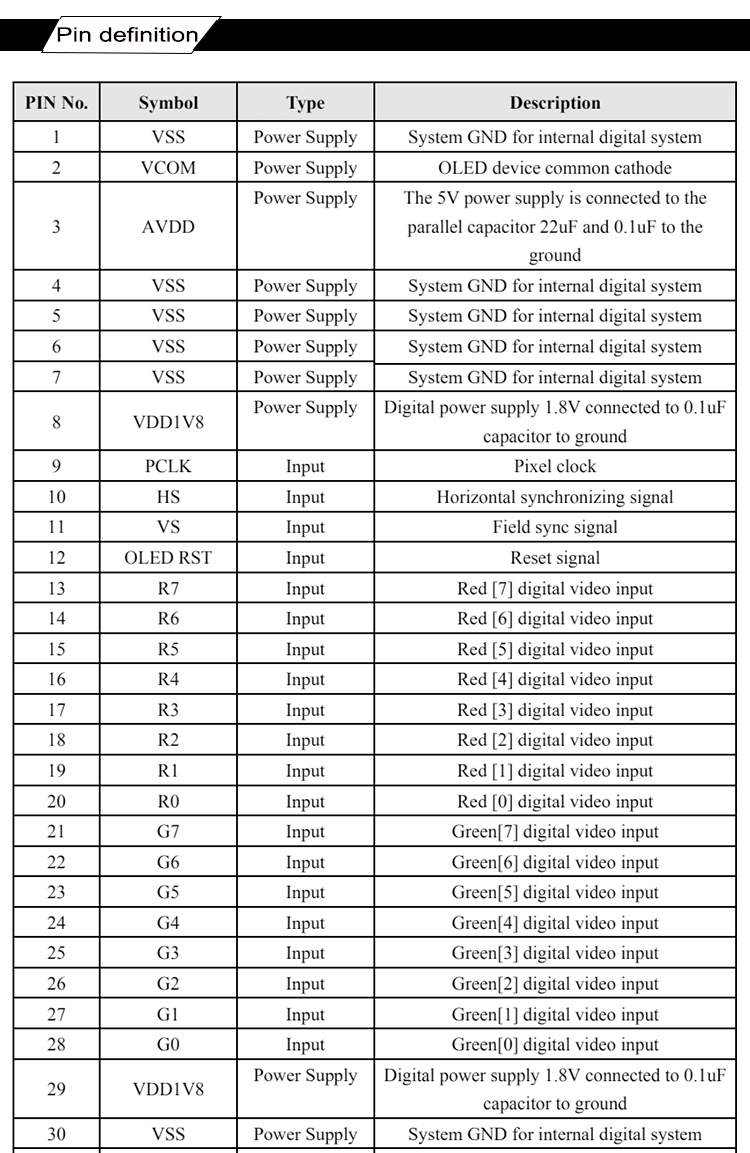

ИНТЕРФЕЙС: НАЗНАЧЕНИЕ ВЫВОДОВ

Области применения

Данный интегрированный комплект на базе 0,39-дюймового OLED-микродисплея оптимально подходит для использования в следующих устройствах:

· Наголовные дисплеи дополненной реальности (AR)

· Компактные оптические модули систем виртуальной реальности (VR)

· Электронные видоискатели (EVF)

· Портативные системы визуализации и инспекционного контроля

Сочетание высокой плотности пикселей, гибкой поддержки входных форматов и компактности интеграции делает это решение практичным выбором для создания дисплеев нового поколения, предназначенных для работы в непосредственной близости от глаз пользователя.

Заключение

Модуль микродисплея HGM0XGA039136A, дополненный интерфейсной платой со встроенной поддержкой стандарта CVBS, демонстрирует идеальный баланс между производительностью и эффективностью интеграции. Его OLED-архитектура высокого разрешения в сочетании с надежной совместимостью сигналов и устойчивостью к внешним воздействиям служит надежной основой для создания передовых систем визуализации как в профессиональной, так и в потребительской сферах.
