Описание продукта

HICENDA 3,4-дюймовый круглый TFT ЖК-модуль, модель HG034XDZP02, объединяет разрешение 800×800 RGB в компактном круглом форм-факторе, используя технологию a-Si transmissive TFT и структуру IPS. Оснащенный микросхемой драйвера ILI9881C и 3-полосным интерфейсом MIPI, дисплей поддерживает полноцветный вывод с 16,7 миллионами цветов. Встроенная сенсорная панель, тонкий механический профиль и стабильный диапазон рабочих температур делают его изысканным решением для приложений, требующих как четкости изображения, так и элегантности конструкции.

Общие характеристики

Parameter	Specification
Model No.	HG034XDZP02
Display Size	3.4 inches (circular)
Resolution	800 (RGB) × 800
Display Type	Transmissive TFT (a-Si)
Viewing Direction	IPS (Wide Viewing Angle)
Active Area	87.6 × 87.6 mm
Outline Dimensions	96.6 × 99.0 × 2.45 mm
Color Depth	16.7 Million Colors
Pixel Configuration	RGB Vertical Stripe
Driver IC	ILI9881C
Interface	MIPI 3-Lane
Display Mode	Normally Black
Backlight	8 White LEDs
Touch Panel	Integrated (With TSP)
Connector	39 Pins
Operating Temperature	-20°C to +70°C
Storage Temperature	-30°C to +80°C

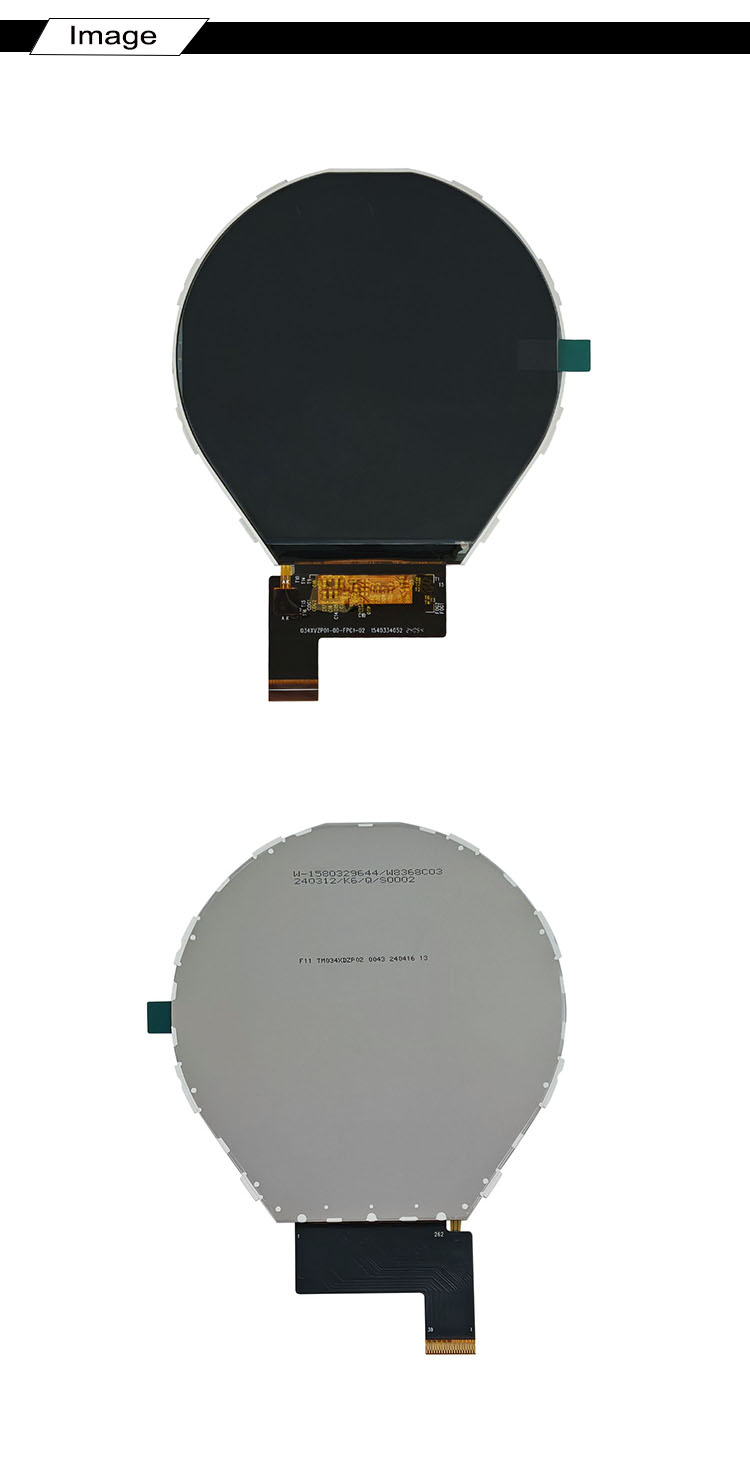

Конструкция и геометрия дисплея

Круглая активная область со сбалансированными размерами

Модуль имеет истинно круглую конфигурацию дисплея с активной областью размером 87,6 × 87,6 мм. Такая геометрия позволяет создавать симметричные макеты пользовательского интерфейса, особенно подходящие для таких приложений, как системы управления умным домом, носимые устройства и приборные панели, где круглая эстетика повышает удобство использования.

Общие габаритные размеры 96,6 × 99,0 × 2,45 мм отражают компактный и низкопрофильный дизайн. Несмотря на свою небольшую толщину, модуль сохраняет структурную целостность и гибкость интеграции благодаря 39-контактному разъему.

Расположение пикселей и визуальная согласованность

Дисплей использует вертикальную полосатую конфигурацию пикселей RGB, обеспечивая точную цветопередачу и равномерное распределение яркости. Благодаря разрешению 800×800 модуль обеспечивает высокую плотность пикселей, что поддерживает детализированные графические интерфейсы и плавную иконографию.

Оптические характеристики и параметры дисплея

Технология IPS с широкими углами обзора Благодаря использованию технологии IPS (In-Plane Switching) модуль обеспечивает стабильную цветопередачу и яркость в широком диапазоне углов обзора. Эта характеристика особенно полезна в многопользовательских средах или системах, где дисплей может просматриваться с разных ракурсов.

Режим «нормально черный» и глубина цвета

Работая в режиме «нормально черный», дисплей обеспечивает улучшенную контрастность и более глубокие уровни черного, что способствует повышению читаемости и визуальной глубины. Глубина цвета в 16,7 миллионов обеспечивает плавные градиентные переходы и яркое воспроизведение изображений, соответствующее современным требованиям к дизайну интерфейсов.

Электрический интерфейс и интеграция драйверов

3-полосный интерфейс MIPI для высокоскоростной передачи данных

Модуль использует 3-полосный интерфейс MIPI, обеспечивающий эффективную высокоскоростную передачу данных, подходящую для дисплеев высокого разрешения. Этот интерфейс уменьшает количество контактов, сохраняя при этом пропускную способность, что обеспечивает быстрое и плавное обновление экрана.

Возможности микросхемы драйвера ILI9881C

Встроенная микросхема драйвера ILI9881C обеспечивает надежное управление синхронизацией дисплея, гамма-коррекцией и питанием. Совместимость с протоколами MIPI гарантирует упрощенную интеграцию с современными процессорами и встроенными платформами.

Система подсветки и интеграция сенсорного экрана

Конфигурация белой светодиодной подсветки

Система подсветки состоит из 8 белых светодиодов, обеспечивающих равномерное освещение по всей круглой панели. Прозрачная TFT-структура использует эту подсветку для достижения стабильной яркости и постоянного визуального отображения.

Встроенная сенсорная панель (TSP)

Модуль включает в себя встроенную сенсорную панель, обеспечивающую прямое взаимодействие с пользователем. Эта интеграция упрощает проектирование системы, уменьшая потребность в дополнительных сенсорных компонентах, при этом сохраняя точную реакцию на ввод.

Надежность в условиях окружающей среды

Разработанный для практического применения, модуль работает в диапазоне температур от -20°C до +70°C, а условия хранения — от -30°C до +80°C. Эти характеристики обеспечивают надежную работу в различных условиях окружающей среды, от бытовой электроники для помещений до полупромышленных приложений.

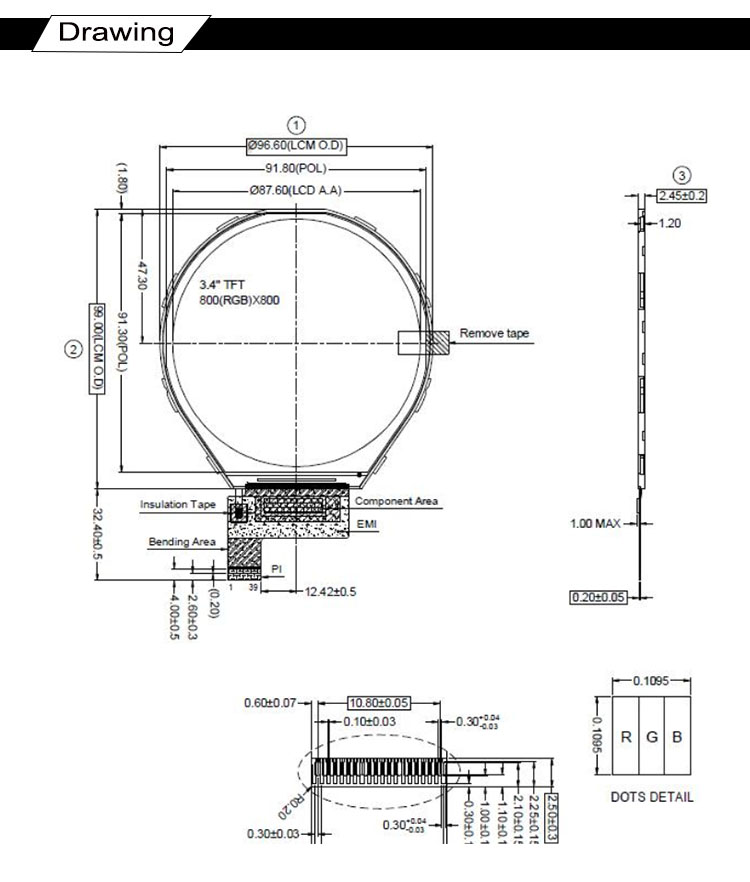

ЧЕРТЕЖ

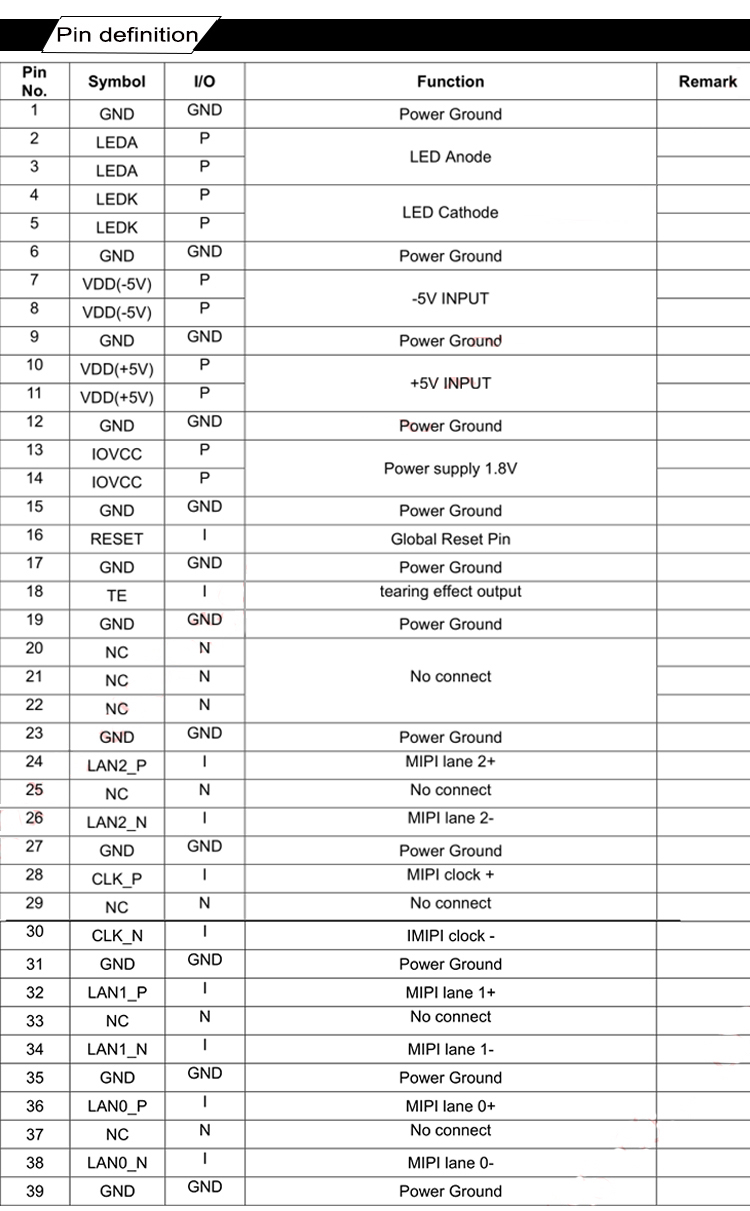

ФУНКЦИИ КОНТАКТОВ ИНТЕРФЕЙСА

Перспективы применения

Адаптируемость в современном дизайне интерфейсов

Круглый форм-фактор открывает новые возможности в дизайне интерфейсов, особенно для приложений, которые выигрывают от радиальной компоновки, таких как интеллектуальные термостаты, носимые приборные панели и автомобильные интерфейсы управления. Высокое разрешение гарантирует, что даже сложные графические элементы остаются четкими и разборчивыми.

Эффективность интеграции

Благодаря интерфейсу MIPI и встроенной сенсорной функциональности модуль снижает сложность системы, сохраняя при этом высокую производительность. Сочетание поддержки зрелых микросхем драйверов и стандартизированных возможностей подключения обеспечивает эффективные циклы разработки и надежную долговременную работу.

Заключение

3,4-дюймовый круглый TFT LCD-модуль с разрешением 800×800 демонстрирует продуманную интеграцию
