Description du produit

DESCRIPTION

HICENDA : Le module d'affichage AMOLED SPI de 2,4 pouces intègre une dalle d'une résolution de 450 (RGB) × 600, offrant une luminosité allant jusqu'à 800 cd/m² et pilotée par le circuit intégré RM690B0. Prenant en charge les interfaces SPI, MCU et MIPI, et équipé d'une dalle tactile, ce module allie un rendu des couleurs intégral, de larges angles de vision et des performances de contraste élevées au sein d'une structure mécanique compacte, ce qui le rend adapté à un large éventail d'applications d'affichage embarquées et intelligentes.

SPÉCIFICATIONS GÉNÉRALES

Aperçu de l'architecture de l'écran

Avec une disposition des pixels de 450 (RGB) × 600 et un pas de pixel de 81,6 μm, l'écran atteint une densité de 311 PPI. Cette spécification permet un rendu d'image fin et des transitions graphiques fluides, ce qui est particulièrement bénéfique dans les interfaces homme-machine compactes.

· Technologie AMOLED auto-émissive pour une haute efficacité

· Profondeur de couleur intégrale avec 16,7 millions de couleurs (24 bits)

· Caractéristiques de vision symétriques avec une direction de vision illimitée

· Dalle tactile capacitive intégrée pour des fonctionnalités interactives



Performances électriques et optiques

Le circuit pilote RM690B0 fournit une plateforme de contrôle stable et flexible, prenant en charge plusieurs protocoles d'interface, notamment SPI, MCU et MIPI. Cette polyvalence simplifie l'intégration du système au sein de différentes architectures matérielles. L'écran atteint un niveau de luminance de 800 cd/m², garantissant une lisibilité optimale quelles que soient les conditions d'éclairage ambiant. Associé à un taux de contraste ultra-élevé de 100 000:1, ce module offre des noirs profonds et une reproduction des couleurs éclatante.

Points forts des performances

· Taux de rafraîchissement allant jusqu'à 60 Hz pour un rendu visuel fluide

· Taux de contraste élevé pour une profondeur d'image accrue

· Large plage de températures de fonctionnement, de -20 °C à +80 °C

· Tolérance de stockage fiable jusqu'à -40 °C




Conception mécanique et intégration

Ses dimensions extérieures compactes de 38,72 × 51,56 mm permettent une utilisation efficace de l'espace au sein des systèmes portables et embarqués. La zone d'affichage active, mesurant 36,72 × 48,96 mm, est optimisée pour offrir des proportions d'affichage équilibrées, avec un rapport d'aspect des pixels de 3:4.

Une interface à 45 broches assure une connectivité électrique stable tout en conservant un encombrement réduit, facilitant ainsi la conception des circuits imprimés (PCB).

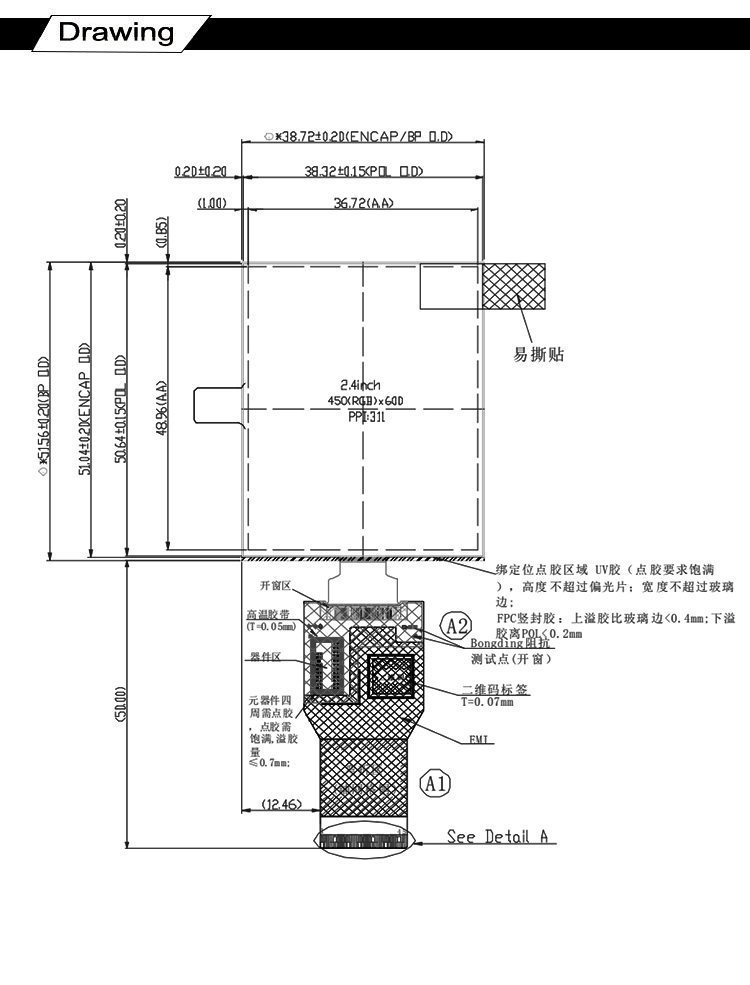

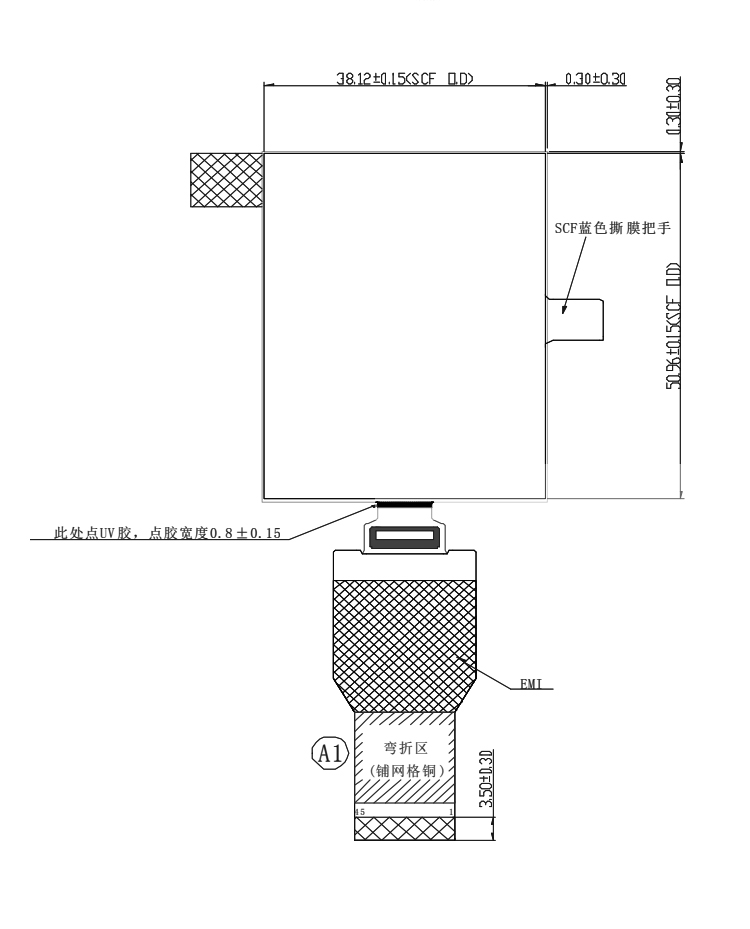

SCHÉMA TECHNIQUE

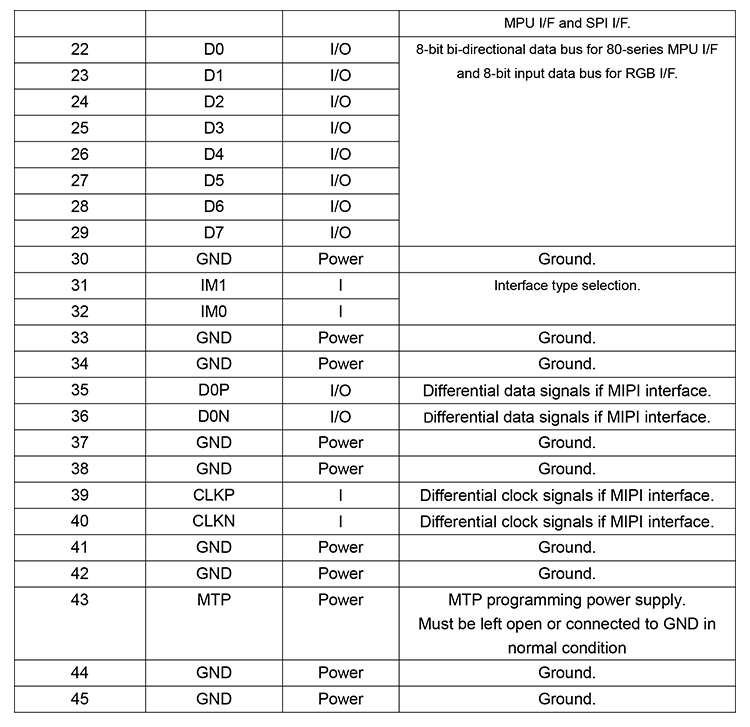

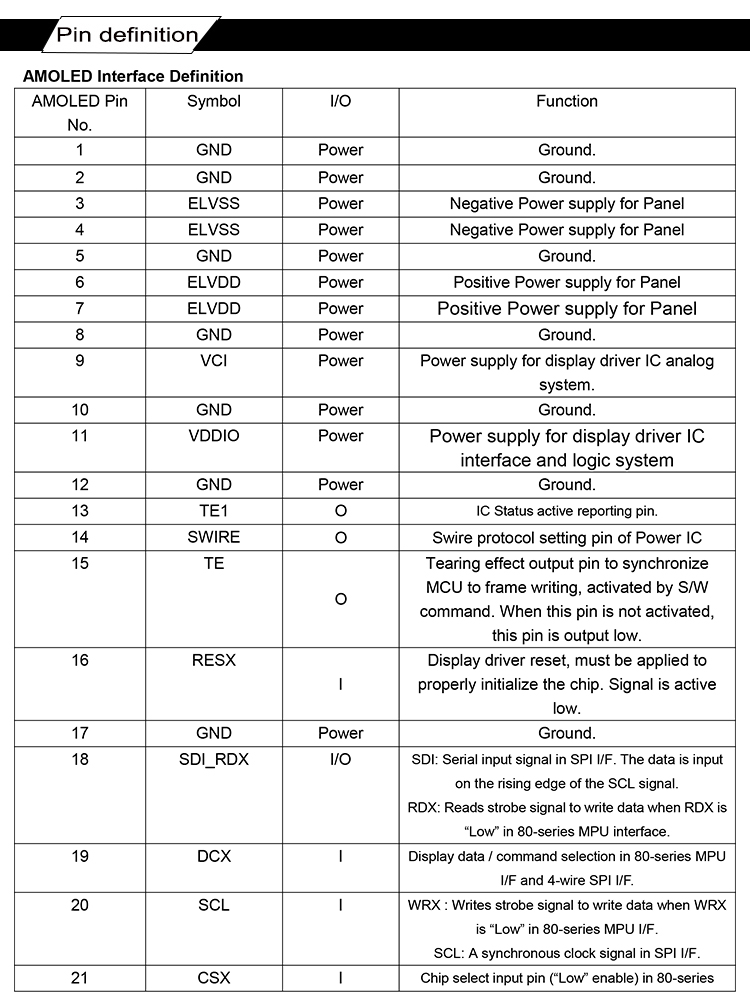

FONCTIONS DES BROCHES DE L'INTERFACE

Scénarios d'application

Dispositifs portables intelligents (Wearables)

La densité de pixels élevée et la faible consommation d'énergie caractéristiques de la technologie AMOLED rendent ce module idéal pour les systèmes portables de pointe nécessitant un affichage net et dynamique.

Interfaces de contrôle industriel

Sa large tolérance thermique et la stabilité de ses performances permettent son déploiement dans des environnements industriels où la fiabilité est un critère essentiel.

Le rendu précis des couleurs et le taux de contraste élevé favorisent une visualisation claire des données de diagnostic au sein des dispositifs médicaux compacts.

Ce module d'affichage AMOLED de 2,4 pouces, piloté par le circuit intégré RM690B0, illustre une intégration équilibrée entre performances optiques, flexibilité électrique et compacité mécanique. Sa compatibilité avec de multiples interfaces et sa fonctionnalité tactile renforcent son adaptabilité à divers domaines d'application. Grâce à un fonctionnement stable sur une large plage de températures et à un rendu visuel de haute qualité, il constitue une solution fiable pour les systèmes d'affichage embarqués de nouvelle génération.
