Description du produit

DESCRIPTION

Le module d'affichage AMOLED de 2,4 pouces décrit ici est doté d'une dalle d'une résolution de 450RGB×600, pilotée par le contrôleur RM690B0. Il offre un affichage en couleur avec une luminosité de 800 cd/m² et un taux de contraste ultra-élevé de 100 000:1. Reposant sur une structure AMOLED rigide, le module prend en charge les interfaces SPI, MCU et MIPI via une configuration à 45 broches, garantissant une large compatibilité avec les plateformes embarquées. Avec une profondeur de couleur de 24 bits, une densité de pixels de 311 PPI et un taux de rafraîchissement de 60 Hz, il assure des performances visuelles stables et en haute définition sur une plage de température de fonctionnement allant de -20 ℃ à +80 ℃.

SPÉCIFICATIONS GÉNÉRALES

Parameter	Specification
Display Mode	Rigid AMOLED
Display Size	2.4 inch
Resolution	450RGB × 600
Display Format	Full Color OLED
Color Depth	16.7M (24-bit)
Brightness	800 cd/m²
Contrast Ratio	100,000:1
Pixel Density	311 PPI
Pixel Size	81.6 × 81.6 μm
Pixel Pitch	81.6 μm
Viewing Direction	All Viewing Angle
Frame Rate	60 Hz
Driver IC	RM690B0
Interface	SPI / MCU / MIPI
Outline Dimensions	38.72 × 51.56 mm
View Area	36.72 × 48.96 mm
Pixel Aspect Ratio	3:4
Pin Count	45 Pins
Operating Temperature	-20℃ to +80℃
Storage Temperature	-40℃ to +80℃

Architecture AMOLED et performances visuelles

Mécanisme d'affichage auto-émissif

La technologie AMOLED rigide employée dans ce module permet à chaque pixel d'émettre sa propre lumière de manière indépendante, éliminant ainsi la nécessité d'un système de rétroéclairage. Cette structure améliore considérablement le contraste et permet la restitution de noirs absolus, contribuant ainsi à une profondeur d'image et une clarté supérieures.

Résolution et ingénierie des pixels

La résolution de 450RGB×600 est disposée selon un format d'image de 3:4, particulièrement adapté aux interfaces à orientation verticale. Avec une taille de pixel de 81,6 × 81,6 μm et une densité de 311 pixels par pouce, l'écran assure une reproduction des détails d'une grande finesse, permettant l'affichage de textes nets et d'éléments graphiques fluides. Profondeur de couleur et stabilité de la luminance
Prenant en charge 16,7 millions de couleurs grâce à une profondeur de 24 bits, le module assure un rendu des couleurs précis et des dégradés fluides. Le niveau de luminosité de 800 cd/m² maintient la lisibilité dans divers environnements lumineux, tandis que le rapport de contraste de 100 000:1 renforce la netteté de l'image.

Architecture d'interface et capacités du pilote

Prise en charge d'interfaces multiprotocoles

Le module est conçu avec des interfaces SPI, MCU et MIPI, offrant une flexibilité adaptée aussi bien aux systèmes de contrôle à basse vitesse qu'aux exigences de transmission de données à haute vitesse. Cette polyvalence simplifie l'intégration sur un large éventail de plateformes matérielles.

Intégration du circuit pilote RM690B0

Le circuit pilote (IC) RM690B0 intègre la gestion de la synchronisation de l'affichage, la régulation de l'alimentation et le traitement du signal. Il assure une fréquence d'images stable de 60 Hz, garantissant un rafraîchissement fluide de l'image tout en maintenant une consommation d'énergie efficace, un atout essentiel pour les appareils portables et alimentés par batterie.

Conception mécanique et fiabilité

Dimensions compactes et configuration des broches

Avec des dimensions hors-tout de 38,72 × 51,56 mm et une zone d'affichage active de 36,72 × 48,96 mm, le module offre une solution d'affichage à la fois compacte et performante. L'interface à 45 broches améliore l'intégrité du signal et permet de répondre à des exigences d'interfaçage complexes.
Durabilité environnementale
Le module est conçu pour fonctionner de manière fiable dans une plage de température allant de -20 ℃ à +80 ℃, avec une tolérance de stockage s'étendant de -40 ℃ à +80 ℃. Cela garantit des performances constantes, tant dans le domaine de l'électronique grand public que dans les environnements industriels.

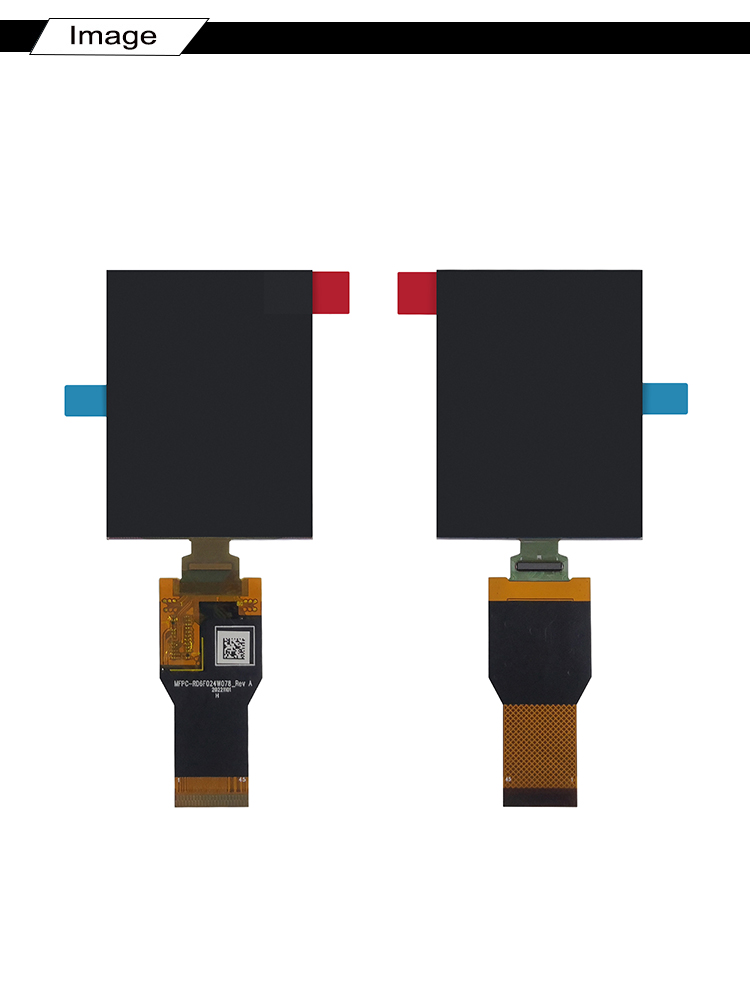

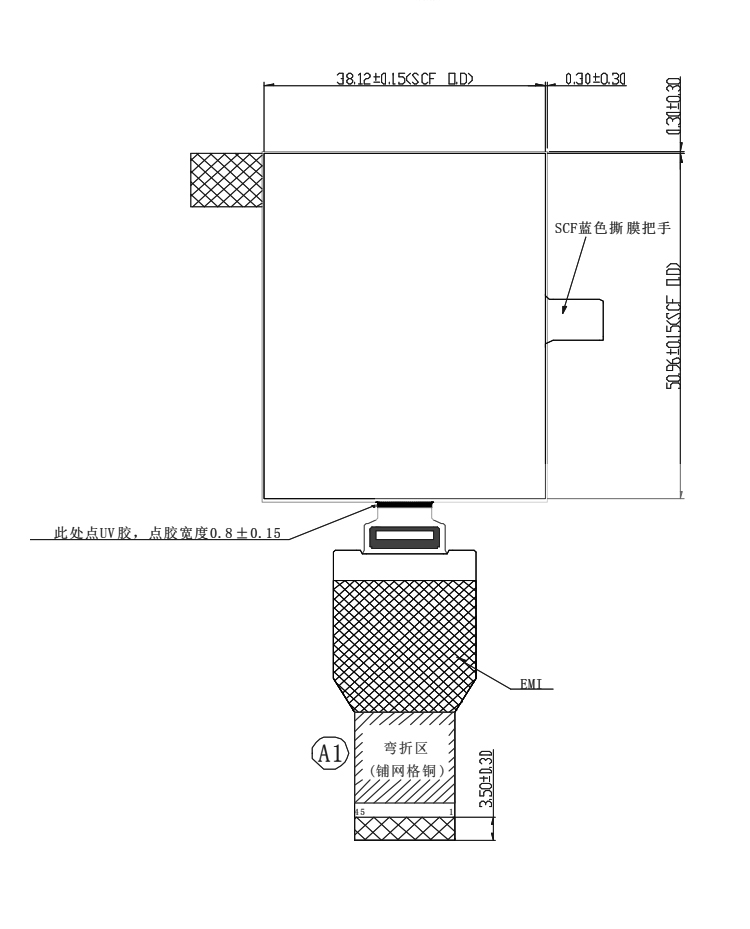

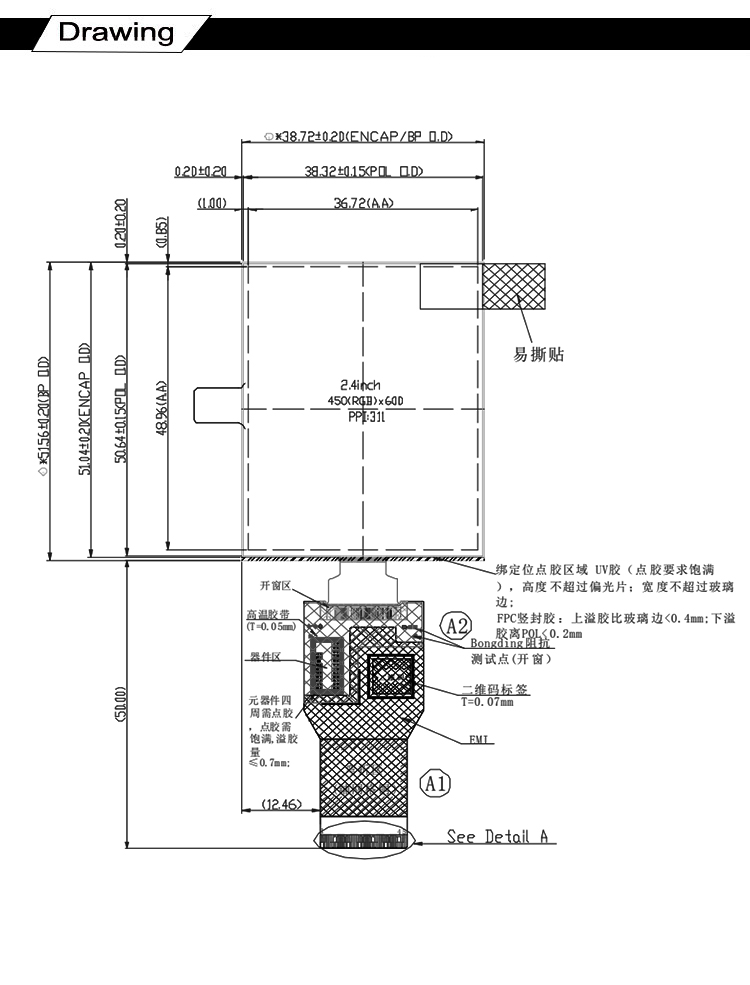

SCHÉMA TECHNIQUE

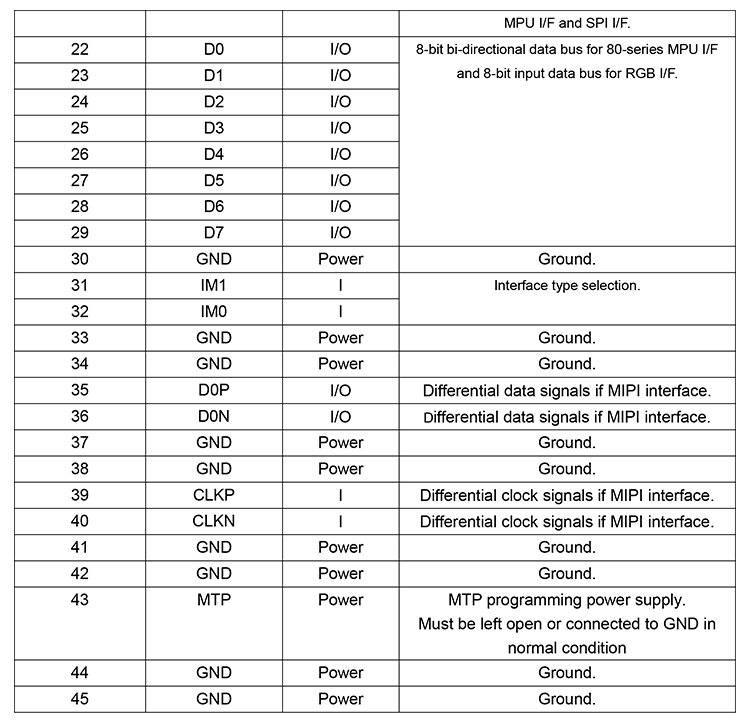

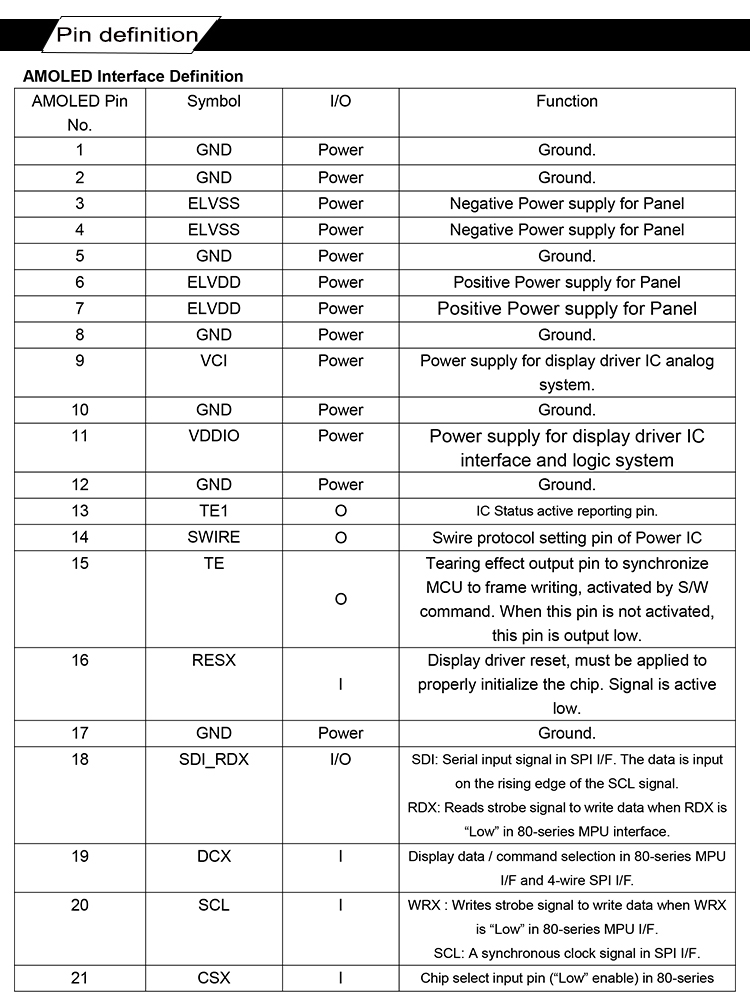

FONCTIONS DES BROCHES DE L'INTERFACE

Intégration orientée applications

Électronique portable intelligente

La combinaison d'une densité de pixels élevée, d'une taille compacte et d'une faible consommation d'énergie rend cet écran particulièrement adapté aux dispositifs portés sur soi (wearables), aux terminaux portatifs et aux panneaux de commande intelligents nécessitant un affichage visuel vif et stable.
Applications industrielles et embarquées

Sa large tolérance thermique et l'intégration robuste de son pilote permettent son déploiement dans l'instrumentation industrielle, les équipements médicaux et les systèmes embarqués, là où la fiabilité et la clarté de l'affichage sont des critères critiques.

Conclusion

Le module d'affichage AMOLED de 2,4 pouces, équipé du pilote RM690B0, représente un équilibre parfaitement maîtrisé entre performances visuelles, polyvalence d'interface et résilience environnementale. Sa conception aboutie et ses caractéristiques optiques précises en font une solution fiable pour les applications électroniques modernes exigeant à la fois efficacité et affichage de haute qualité.
